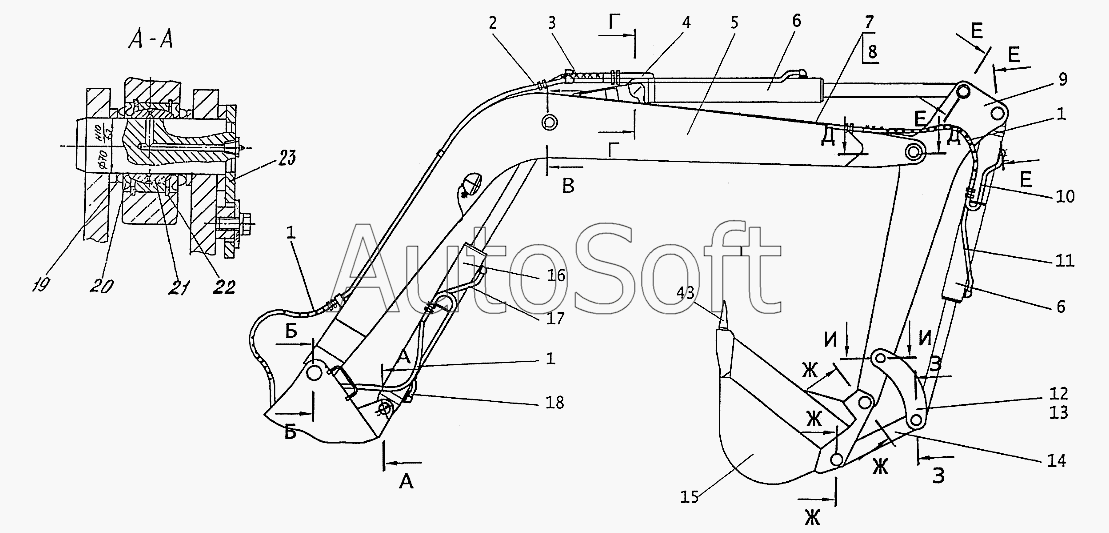

Каталог запасных частей к технике: ТВЭКС ЭО-3323А (2002). Рабочее оборудование обратная лопата (313-00-23.00.000)
13
43
23
22
21
20
19
18
17
16
15
14
1
1
1
12
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***4 | Рукав | |
| 2 | Е***0 | Трубопровод | |
| 3 | Р***4 | Рукав | |
| 4 | Е***0 | Трубопровод | |
| 5 | Е***0 | Стрела | |
| 6 | 3***0 | Гидроцилиндр 125х80х1000 | |
| 7 | Е***0 | Трубопровод | |
| 8 | Е***0 | Трубопровод | |
| 9 | 1***0 | Рукоять | |
| 10 | 1***0 | Трубопровод | |
| 11 | Э***0 | Трубопровод | |
| 12 | 3***0 | Щека правая | |
| 13 | 3***0 | Щека левая | |
| 14 | 3***0 | Тяга | |
| 15 | 3***0 | Ковш | |
| 16 | 3***0 | Гидроцилиндр стрелы (140х90х920) | |
| 17 | Е***0 | Трубопровод | |
| 18 | Е***0 | Трубопровод | |
| 19 | Э***1 | Кольцо распорное | |
| 20 | Э***2 | Кольцо уплотнительное | |
| 21 | 3***К | Подшипник | |
| 22 | 1***5 | Кольцо | |
| 23 | 3***0 | Палец в сборе | |
| 43 | 1***2 | Зуб вильчатый |
