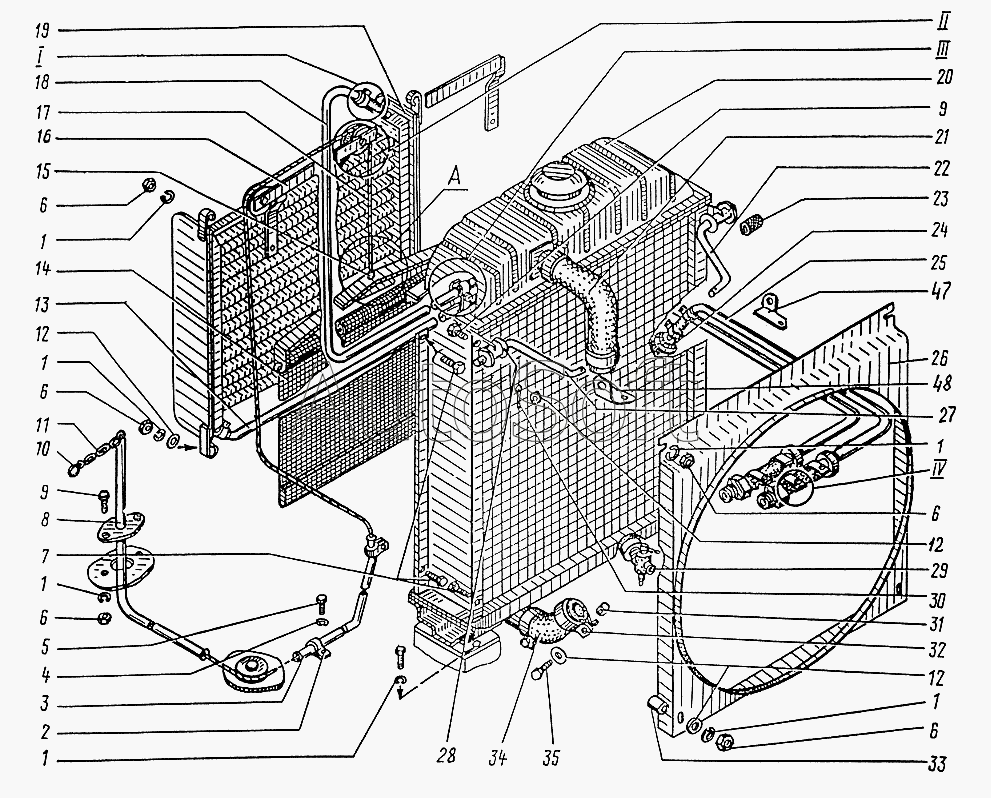

Каталог запасных частей к технике: ТВЭКС ЭО-3323А (2002). Установка радиаторов и шторки (ЭО-3323.04.04.000)
29
21
21
22
23
24
25
26
27
28
20
30
31
32
33
34
35
47
48
11
2
3
4
5
6
6
6
6
6
7
8
9
9
10
1
1
1
1
1
1
12
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***9 | Шайба | |
| 2 | Э***6 | Скоба | |
| 3 | Э***1 | Труба | |
| 4 | 6***9 | Шайба | |
| 5 | 7***9 | Болт | |
| 6 | 5***9 | Гайка | |
| 7 | 7***9 | Болт | |
| 8 | Э***0 | Труба направляющая | |
| 9 | 7***9 | Болт | |
| 10 | Э***1 | Кольцо | |
| 11 | Э***0 | Цепочка | |
| 12 | 1***9 | Шайба | |
| 13 | Э***0 | Трубопровод | |
| 14 | Э***0 | Шторка | |
| 15 | Э***3 | Трубка | |
| 16 | Э***0 | Кронштейн | |
| 17 | 3***) | Канат (L=2100мм) | |
| 18 | Э***0 | Трубопровод | |
| 19 | 7***0 | Радиатор масляный | |
| 20 | 7***0 | Радиатор водяной | |
| 21 | Э***2 | Шланг | |
| 21 | Э***2 | Шланг | |
| 22 | Э***0 | Растяжка | |
| 23 | 1***0 | Рукав L=32+/-1 мм | |
| 24 | 7***0 | Фильтр сетчатый | |
| 25 | Э***0 | Трубопровод | |
| 26 | Э***0 | Кожух | |
| 27 | Э***0 | Растяжка | |
| 28 | Э***8 | Шайба | |
| 29 | П***7 | Кран | |
| 30 | 3***0 | Шплинт | |
| 31 | Э***3 | Бонка | |
| 32 | Э***5 | Хомут | |
| 33 | Э***5 | Втулка | |
| 34 | Э***6 | Шланг | |
| 35 | Э***3 | Болт | |
| 47 | Э***0 | Кронштейн | |
| 48 | Э***9 | Кронштейн |
