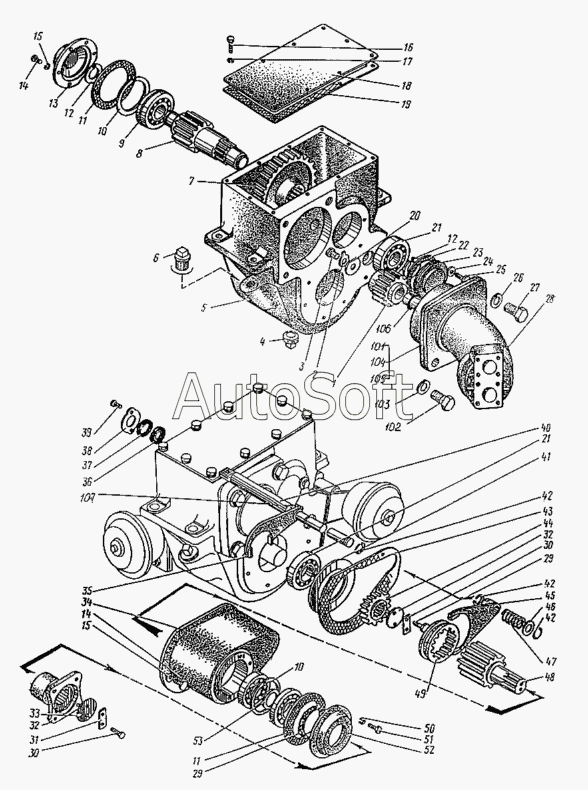

Каталог запасных частей к технике: ТВЭКС ЭО-3323А (2002). Коробка перемены передач (ЭО-3323.20.50.000)
46
32
32
33
34
35
36
37
38
39
40
41
42
42
42
43
44
45
31
47
48
49
50
51
52
53
101
102
103
104
105
106
107
16
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
14
15
15
1
17
18
19
20
21
21
22
23
24
25
26
27
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***5 | Шестерня | |
| 2 | Э***4 | Шайба стопорная | |
| 3 | 7***0 | Болт | |
| 4 | Э***9 | Пробка | |
| 5 | Э***1 | Корпус | |
| 6 | Э***7 | Пробка-сапун | |
| 7 | Э***3 | Шестерня | |
| 8 | Э***6 | Вал-шестерня | |
| 9 | 5***0 | Подшипник | |
| 10 | Э***3 | Кольцо | |
| 11 | Э***8 | Прокладка | |
| 12 | 1***0 | Кольцо | |
| 13 | Э***4 | Крышка | |
| 14 | 7***5 | Болт | |
| 15 | 6***9 | Шайба | |
| 16 | 7***6 | Болт | |
| 17 | 6***9 | Шайба | |
| 18 | Э***6 | Крышка | |
| 19 | Э***7 | Прокладка | |
| 20 | Э***8 | Шайба | |
| 21 | 3***0 | Подшипник | |
| 22 | 9***2 | Кольцо | |
| 23 | Э***1 | Крышка | |
| 24 | Э***6 | Шайба | |
| 25 | 7***5 | Болт | |
| 26 | 6***9 | Шайба | |
| 27 | 7***0 | Болт | |
| 28 | 3***2 | Гидромотор | |
| 29 | 8***1 | Манжета | |
| 30 | 7***0 | Болт | |
| 31 | Э***5 | Шайба стопорная | |
| 32 | Э***5 | Фланец | |
| 33 | Э***7 | Шайба | |
| 34 | Э***2 | Корпус | |
| 35 | Э***8 | Вилка | |
| 36 | 8***1 | Манжета | |
| 37 | Э***6 | Грязесъемнпк | |
| 38 | Э***А | Крышка | |
| 39 | 1***2 | Винт | |
| 40 | Э***7 | Валик | |
| 41 | Э***9 | Кольцо | |
| 42 | Э***2 | Кольцо | |
| 43 | Э***3 | Прокладка | |
| 44 | Э***6 | Полумуфта | |
| 45 | Э***2 | Вилка | |
| 46 | Э***8 | Платик | |
| 47 | Э***9 | Пружина | |
| 48 | Э***7 | Вал | |
| 49 | Э***5 | Полумуфта | |
| 50 | 6***9 | Шайба | |
| 51 | 7***5 | Болт | |
| 52 | Э***6 | Крышка | |
| 53 | Э***8 | Кольцо | |
| 101 | Э***6 | Фланец | |
| 102 | 7***5 | Болт | |
| 103 | 6***9 | Шайба | |
| 104 | Э***2 | Прокладка | |
| 105 | Э***3 | Прокладка | |
| 106 | К***о | Кольцо | |
| 107 | Э***2 | Винт |
