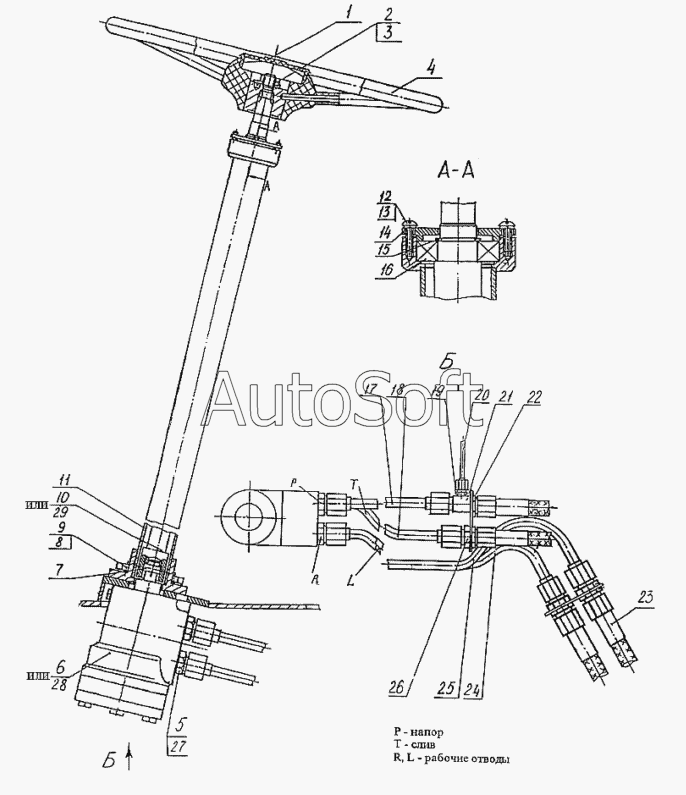

Каталог запасных частей к технике: ТВЭКС ЭО-3323А (2002). Установка руля гидравлического (ЭО-3323А.07.22.000)
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***1 | Колпак | |
| 2 | 5***9 | Гайка | |
| 3 | 1***9 | Шайба | |
| 4 | Г***6 | Штурвал | |
| 5 | Э***1 | Штуцер | |
| 6 | Н***0 | Насос-дозатор моноблочный | |
| 7 | Э***2 | Штифт | |
| 8 | 7***9 | Болт | |
| 9 | 6***9 | Шайба | |
| 10 | Э***0 | Вал | |
| 11 | Э***0 | Колонка | |
| 12 | 1***9 | Винт | |
| 13 | 6***9 | Шайба | |
| 14 | Э***1 | Крышка | |
| 15 | 1***4 | Кольцо | |
| 16 | 8***5 | Подшипник | |
| 17 | Э***0 | Трубопровод | |
| 18 | Э***0 | Трубопровод | |
| 19 | Э***9 | Штуцер | |
| 20 | Э***0 | Трубопровод | |
| 21 | Э***4 | Штуцер | |
| 22 | Э***3 | Гайка | |
| 23 | 2***0 | Рукав | |
| 24 | Э***0 | Трубопровод | |
| 25 | Э***0 | Трубопровод | |
| 26 | Э***9 | Штуцер | |
| 27 | 2***3 | Прокладка | |
| 28 | Т***6 | Насос дозатор | |
| 29 | Э***0 | Вал |
