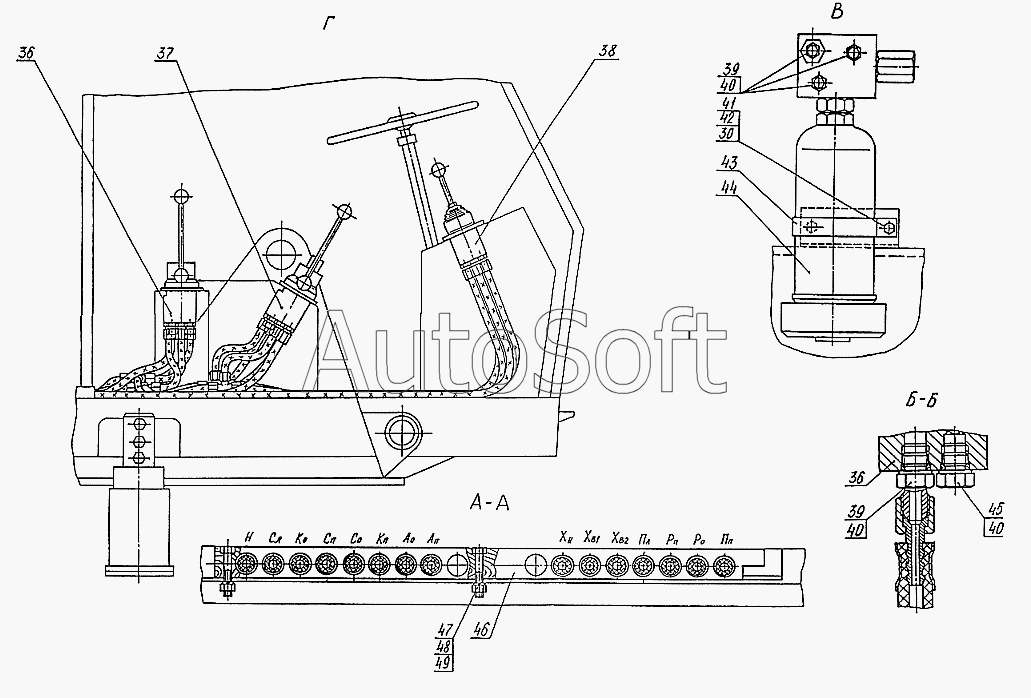

Каталог запасных частей к технике: ТВЭКС ЭО-3323А (2002). Гидроуправление экскаватором (ЭО-3323А.07.21.000)
39
39
30
36
36
37
38
40
40
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***0 | Трубопровод | |
| 2 | Э***0 | Трубопровод L=110 | |
| 3 | Э***0 | Трубопровод | |
| 4 | Э***0 | Трубопровод L=1500 | |
| 5 | Э***0 | Трубопровод L=650 мм | |
| 6 | Э***3 | Крестовина | |
| 7 | Э***0 | Включатель манометра | |
| 8 | Э***6 | Тройник | |
| 9 | Э***0 | Трубопровод | |
| 10 | Э***4 | Тройник | |
| 11 | Э***0 | Трубопровод | |
| 12 | Э***0 | Трубопровод L=300 | |
| 13 | Э***5 | Втулка | |
| 14 | 2***3 | Манометр (Р=10МПа,диам=60мм) | |
| 15 | Э***0 | Рукав L=400 мм | |
| 16 | Э***0 | Рукав L=500 мм | |
| 17 | Э***0 | Рукав L=1900 мм | |
| 18 | Э***0 | Рукав L=1450 мм | |
| 19 | Э***0 | Рукав L=2500 мм | |
| 20 | Э***0 | Рукав L=2700 | |
| 21 | Э***0 | Рукав (L=2900 мм) | |
| 22 | Э***0 | Рукав L=1700 мм | |
| 23 | Э***0 | Рукав L=950 мм | |
| 24 | Э***0 | Рукав L=2100 мм | |
| 25 | Э***0 | Рукав (L-150 мм) | |
| 26 | Э***0 | Трубопровод | |
| 27 | Э***0 | Гидрораспределитель | |
| 28 | Э***0 | Рукав L=450 мм | |
| 29 | 7***9 | Болт | |
| 30 | 6***9 | Шайба | |
| 31 | 1***9 | Шайба | |
| 32 | Э***0 | Рукав L=600 мм | |
| 33 | Э***0 | Трубопровод | |
| 34 | Э***0 | Трубопровод L=420 mm | |
| 35 | Э***0 | Трубопровод (L= 1260 мм) | |
| 36 | 1***0 | Блок управления | |
| 37 | 1***0 | Блок управления | |
| 38 | 1***0 | Блок управления | |
| 39 | Э***6 | Штуцер | |
| 40 | 9***2 | Кольцо | |
| 41 | 7***9 | Болт | |
| 42 | 5***9 | Гайка | |
| 43 | Э***8 | Хомут | |
| 44 | 6***0 | Пневмогидроаккумулятор с гидроклапанами | |
| 45 | Э***4 | Заглушка | |
| 46 | Э***1 | Планка | |
| 47 | 7***9 | Болт | |
| 48 | 5***9 | Гайка | |
| 49 | 6***9 | Шайба | |
| 50 | Э***0 | Трубопровод (L=390мм) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
