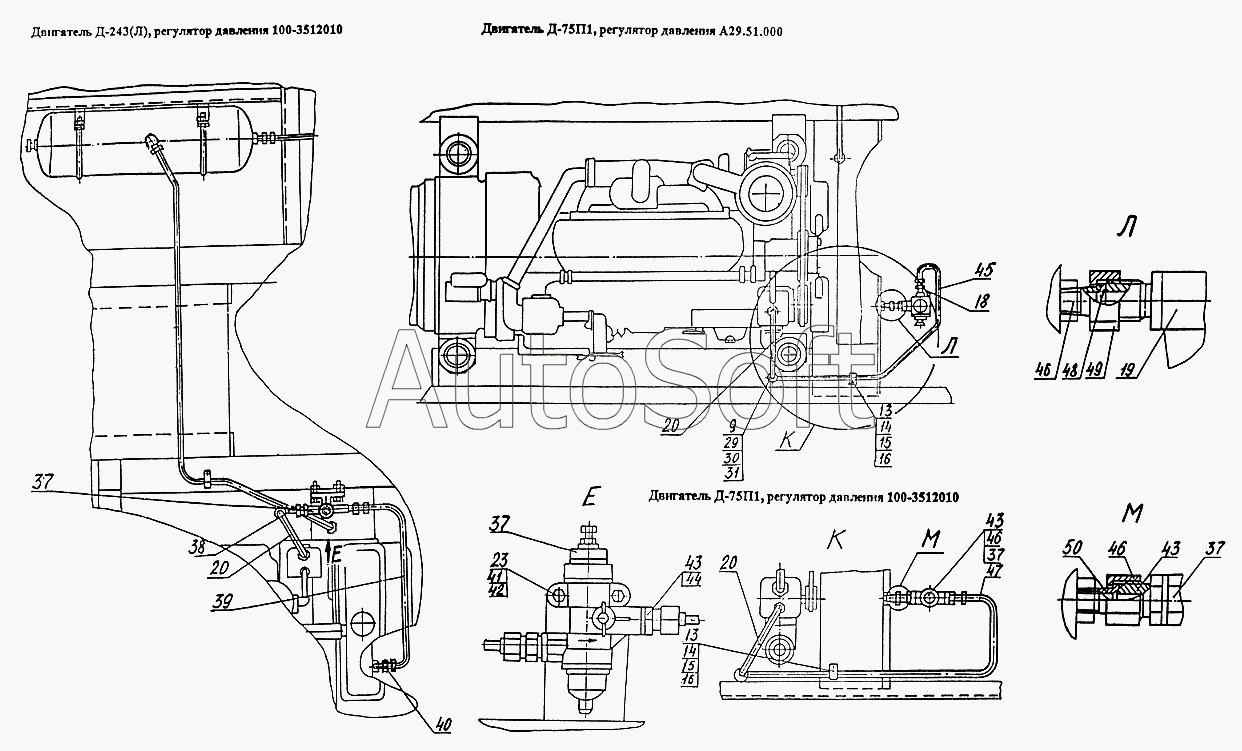

Каталог запасных частей к технике: ТВЭКС ЭО-3323А (2002). Пневмоуправление на поворотной платформе (13.01.91.000)
38
50
49
48
47
46
46
46
45
44
43
43
43
42
41
40
39
9
37
37
37
37
31
30
29
23
20
20
20
19
18
16
16
15
15
14
14
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9 | 1***0 | Шланг | |
| 13 | Э***6 | Скоба | |
| 14 | 7***9 | Болт | |
| 15 | 6***9 | Шайба | |
| 16 | 1***9 | Шайба | |
| 18 | Э***2 | Штуцер | |
| 19 | А***Б | Регулятор давления | |
| 20 | 1***0 | Трубопровод | |
| 23 | 5***9 | Гайка | |
| 29 | Э***5 | Хомут | |
| 30 | 7***9 | Болт | |
| 31 | 5***9 | Гайка | |
| 37 | 1***0 | Регулятор давления | |
| 38 | 1***0 | Трубопровод | |
| 39 | 1***0 | Трубопровод | |
| 40 | Э***2 | Штуцер | |
| 41 | 7***9 | Болт | |
| 42 | 6***9 | Шайба | |
| 43 | Э***5 | Штуцер | |
| 44 | 2***3 | Прокладка | |
| 45 | 1***0 | Трубопровод | |
| 46 | 1***3 | Гайка | |
| 47 | 1***0 | Трубопровод | |
| 48 | 1***1 | Прокладка | |
| 49 | 1***4 | Переходник | |
| 50 | 1***5 | Переходник |
