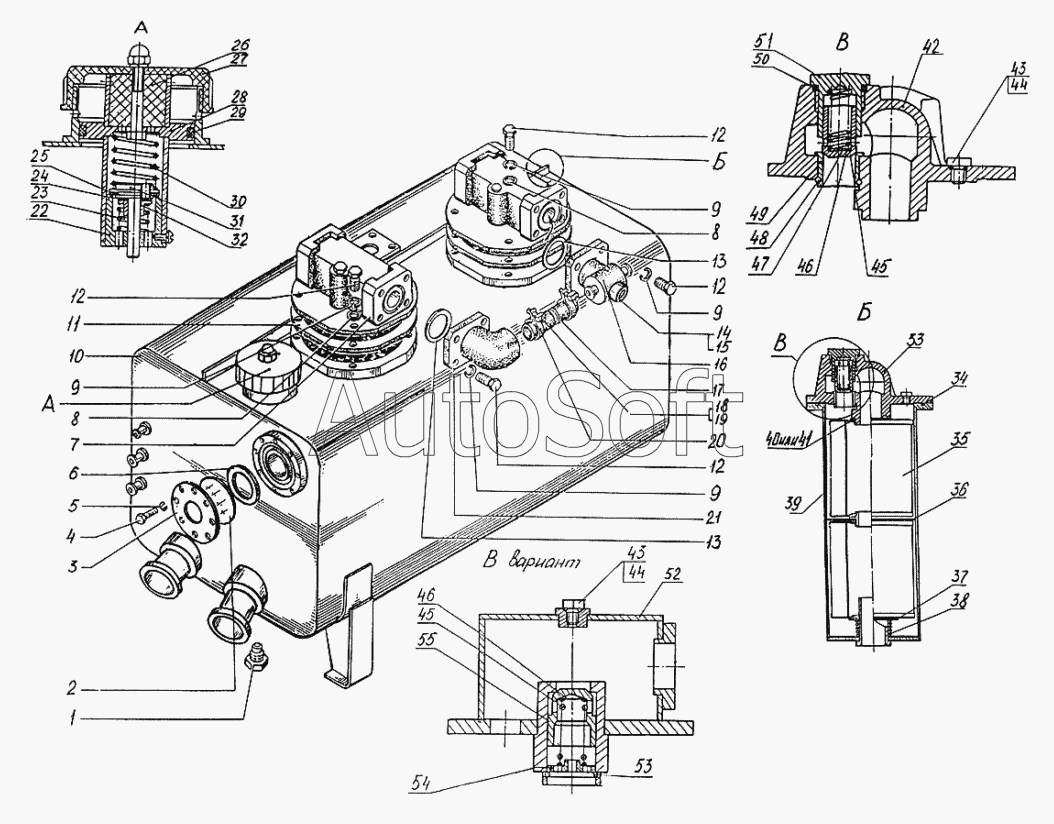

Каталог запасных частей к технике: ТВЭКС ЭО-3323А (2002). Бак гидравлический (ЭО-3323А.08.88.000)
42
29
30
31
32
33
34
35
36
37
38
39
40
41
28
43
43
44
44
45
45
46
46
47
48
49
50
51
52
53
54
55
15
2
3
4
5
6
7
8
8
9
9
9
9
10
11
12
12
12
12
13
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***3 | Штуцер | |
| 2 | Э***3 | Стекло смотровое | |
| 3 | Э***4 | Крышка | |
| 4 | 7***9 | Болт | |
| 5 | 6***9 | Шайба | |
| 6 | 9***2 | Кольцо | |
| 7 | Э***. | Фильтр встроенный | |
| 8 | 1***9 | Шайба | |
| 9 | 6***9 | Шайба | |
| 10 | Э***0 | Бак | |
| 11 | Э***6 | Прокладка | |
| 12 | 7***9 | Болт | |
| 13 | 9***2 | Кольцо | |
| 14 | С***1 | Гайка накидная | |
| 15 | С***2 | Заглушка | |
| 16 | С***0 | Фланец | |
| 17 | Э***2 | Рукав 40х51,5-1,6 (L=170мм) | |
| 18 | Э***3 | Бонка | |
| 19 | Э***3 | Болт | |
| 20 | Э***5 | Хомут | |
| 21 | Э***3 | Угольник | |
| 22 | 3***2 | Корпус клапанов | |
| 23 | 3***9 | Пружина | |
| 24 | 3***4 | Прокладка | |
| 25 | 3***3 | Прокладка | |
| 26 | П***е | Полотно иглопробивное (40х250мм,р=160-200г/м2) | |
| 27 | 3***5 | Крышка | |
| 28 | 3***0 | Корпус | |
| 29 | 9***2 | Кольцо | |
| 30 | 3***7 | Пружина | |
| 31 | 3***3 | Клапан | |
| 32 | 3***2 | Клапан | |
| 33 | 2***0 | Крышка | |
| 34 | 9***2 | Кольцо | |
| 35 | Т***6 | Элемент фильтрующий | |
| 36 | 2***0 | Шайба промежуточная | |
| 37 | 2***2 | Шайба | |
| 38 | 2***5 | Пружина | |
| 39 | 2***0 | Корпус | |
| 40 | 2***1 | Кольцо уплотнительное | |
| 41 | 2***3 | Кольцо уплотнительное | |
| 42 | 2***1 | Крышка | |
| 43 | Э***4 | Заглушка | |
| 44 | 9***2 | Кольцо | |
| 45 | 2***7 | Пружина | |
| 46 | 2***6 | Шайба регулировочная | |
| 47 | 2***5 | Клапан | |
| 48 | 2***4 | Кольцо | |
| 49 | 2***3 | Седло | |
| 50 | 9***2 | Кольцо | |
| 51 | 2***2 | Корпус | |
| 52 | 2***0 | Крышка | |
| 53 | 2***1 | Кольцо | |
| 54 | 2***2 | Шайба | |
| 55 | 2***3 | Клапан |
