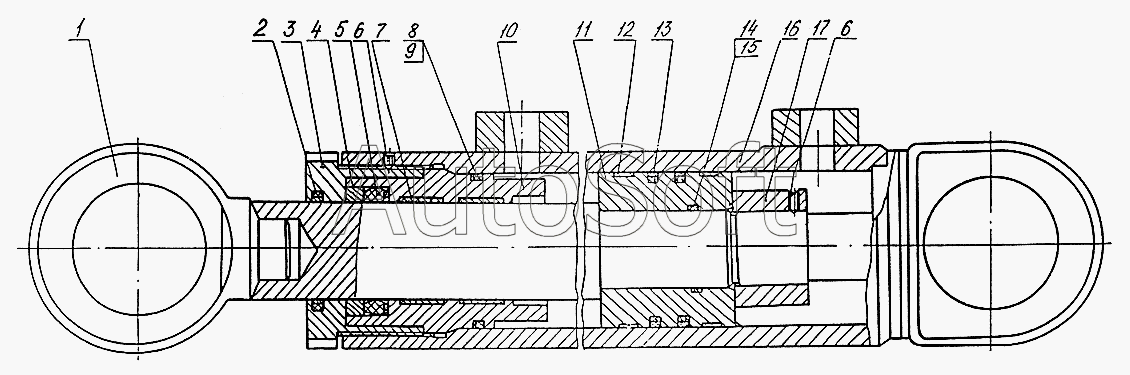

Каталог запасных частей к технике: ТВЭКС ЭО-3323А (2002). Гидроцилиндр выносных опор (08.20.77.000)
9
17
16
15
14
13
12
12
11
10
1
8
7
7
6
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Шток сварной | |
| 2 | Г***3 | Грязесъемник | |
| 2 | Е***3 | Грязесъемник | |
| 3 | 0***2 | Гайка наружная | |
| 4 | 0***3 | Кольцо | |
| 5 | Е***4 | Уплотнительная манжета штока | |
| 6 | 1***9 | Винт | |
| 7 | Е***5 | Кольцо | |
| 7 | К***3 | Кольцо опорно-направляющее | |
| 8 | 1***7 | Кольцо защитное | |
| 9 | 9***2 | Кольцо | |
| 10 | 0***4 | Букса | |
| 11 | 0***1 | Поршень | |
| 12 | Е***0 | Опорно-направляющее кольцо поршня | |
| 12 | К***0 | Кольцо опорно-направляющее | |
| 13 | Е***0 | Уплотнение поршня | |
| 14 | Э***9 | Кольцо защитное | |
| 15 | 9***2 | Кольцо | |
| 16 | 0***0 | Цилиндр | |
| 17 | 0***9 | Гайка |
