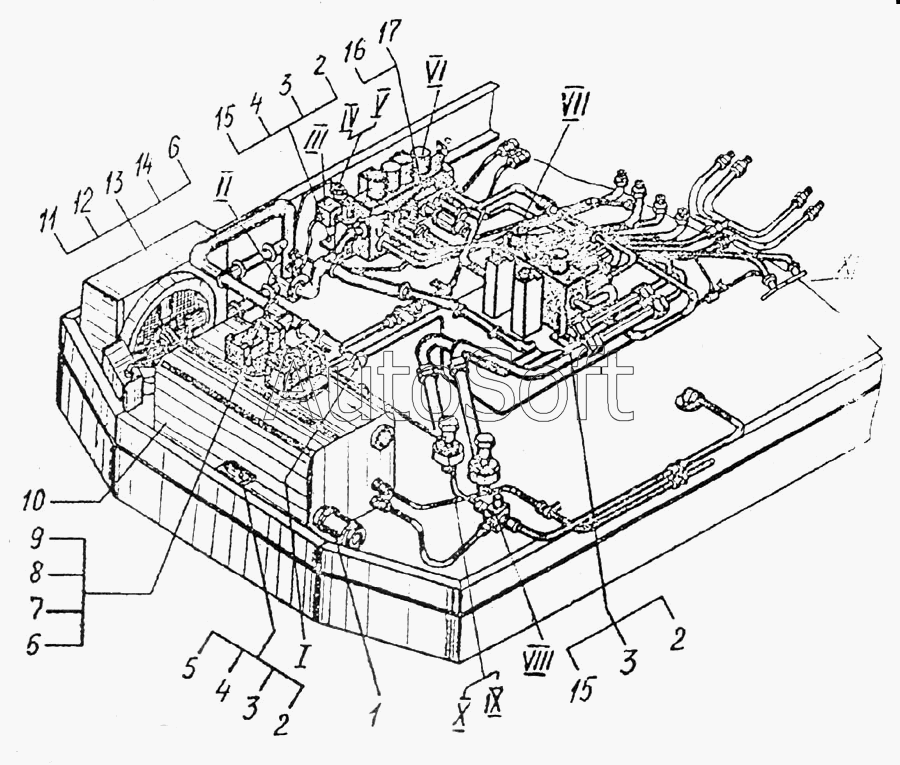

Каталог запасных частей к технике: ТВЭКС ЭО-3326 (2000). 26.23.00.000 Гидрооборудование на поворотной платформе
1
2
2
2
3
3
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
17
100
110
111
1V
V
V1
V11
V111
1X
X
X1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***У | Рукав L= 240 | |
| 10 | 2***0 | Бак гидравлический | |
| 100 | 8***0 | Манометр P=I МПа | |
| 11 | 2***0 | Установка маслоохладителя | |
| 110 | 2***0 | Кран | |
| 111 | 2***0 | Блок плавающего положения стрелы при буксировке | |
| 12 | 7***5 | Болт | |
| 13 | 5***O | Гайка | |
| 14 | 6***Г | Шайба | |
| 15 | 7***5 | Болт | |
| 16 | 2***0 | Трубопроводы на поворотной платформе | |
| 17 | 2***0 | Трубопроводы гидроуправления на поворотной платформе | |
| 17 | 2***0 | Рукава гидроуправления на поворотной платформе | |
| 1V | 5***0 | Гидрозамок односторонний | |
| 1X | 8***0 | Манометр Р=40 МПа | |
| 2 | 1***2 | Шайба | |
| 3 | 6***Г | Шайба | |
| 4 | 5***2 | Гайка | |
| 5 | 7***0 | Болт | |
| 6 | 1***0 | Шайба | |
| 7 | 0***3 | Болт | |
| 8 | 0***3 | Банка | |
| 9 | 0***2 | Хомут | |
| V | 2***0 | Шунт гидрозамка | |
| V1 | Г***1 | Гидрораспределитель | |
| V11 | Г***2 | Гидрораспределитель | |
| V111 | 8***М | Гидроклапан давления | |
| X | 0***0 | Включатель манометра | |
| X1 | 2***0 | Фланец |
