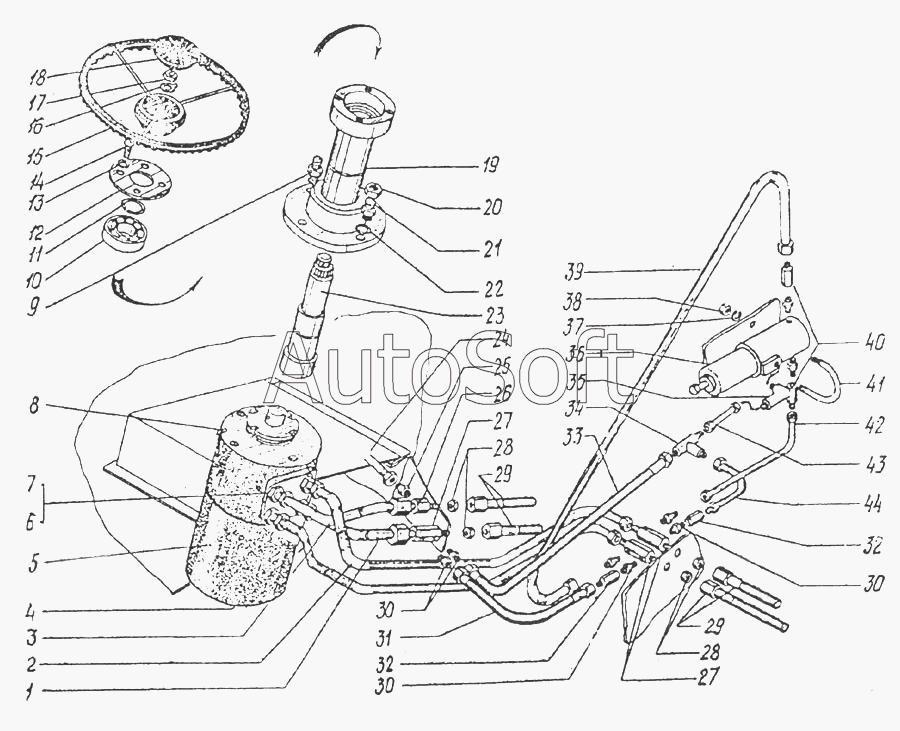

Каталог запасных частей к технике: ТВЭКС ЭО-3326 (2000). 23.07.13.000 Установка руля гидравлического У245-006-002
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
30
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Трубопровод | |
| 2 | 2***0 | Трубопровод | |
| 3 | 2***0 | Трубопровод | |
| 4 | 2***0 | Трубопровод | |
| 5 | У***2 | Гидроруль | |
| 6 | 2***5 | Штуцер | |
| 7 | 9***2 | Кольцо | |
| 8 | 2***2 | Штифт | |
| 9 | 2***6 | Шпилька | |
| 10 | 8***5 | Подшипник | |
| 11 | 1***4 | Кольцо | |
| 12 | 2***1 | Крышка | |
| 13 | 6***Г | Шайба | |
| 14 | 1***4 | Винт | |
| 15 | Г***6 | Штурвал | |
| 16 | 1***6 | Шайба | |
| 17 | 5***6 | Гайка | |
| 18 | 0***1 | Колпак | |
| 19 | 2***0 | Колонка | |
| 20 | 5***0 | Гайка | |
| 21 | 2***7 | Шпилька | |
| 22 | 6***Г | Шайба | |
| 23 | 2***0 | Вал | |
| 24 | 0***0 | Трубопровод | |
| 25 | 2***9 | Штуцер | |
| 26 | 2***4 | Штуцер | |
| 27 | 2***3 | Штуцер | |
| 28 | 5***2 | Гайка | |
| 29 | Р***У | Рукав | |
| 30 | 0***4 | Штуцер | |
| 31 | 2***0 | Рукав | |
| 32 | 2***0 | Клапан обратный | |
| 33 | 2***0 | Рукав | |
| 34 | 0***4 | Тройник | |
| 35 | 0***3 | Угольник | |
| 36 | 8***М | Гидроклапан давления | |
| 37 | 6***Г | Шайба | |
| 38 | 5***8 | Гайка | |
| 39 | 2***0 | Трубопровод | |
| 40 | 2***0 | Клапан обратный | |
| 41 | 0***7 | Хомут | |
| 42 | 2***0 | Трубопровод | |
| 43 | 2***0 | Трубопровод | |
| 44 | 2***0 | Рукав |
