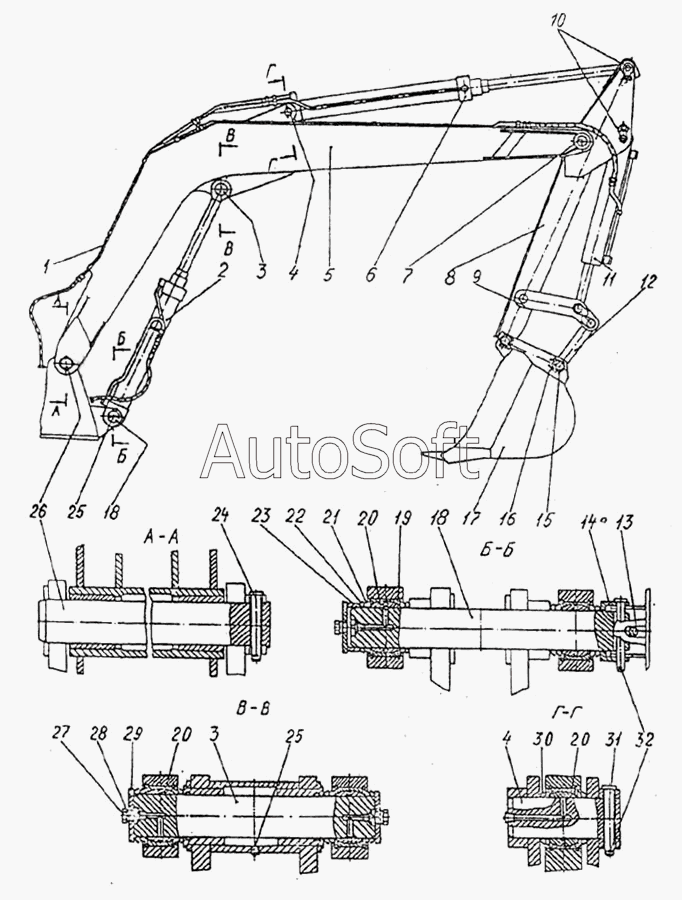

Каталог запасных частей к технике: ТВЭКС ЭО-3326 (2000). 26.49.00.000 Рабочее оборудование обратной лопаты
17
32
31
30
29
28
27
26
25
25
24
23
22
21
20
20
20
19
18
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Трубопроводы рабочего оборудования | |
| 2 | 2***0 | Гидроцилиндр | |
| 3 | 2***0 | Палец | |
| 4 | 2***1 | Палец | |
| 5 | 2***0 | Стрела | |
| 6 | 2***0 | Гидроцилиндр | |
| 7 | 2***1 | Палец | |
| 8 | 2***0 | Рукоять в сборе | |
| 9 | 0***0 | Рычаг ковша | |
| 10 | 0***0 | Палец | |
| 11 | 2***0 | Гидроцилиндр | |
| 12 | 0***0 | Тяга ковша | |
| 13 | 1***p | Маслёнка | |
| 14 | 2***7 | Кольцо | |
| 15 | 0***0 | Палец | |
| 16 | 0***8 | Стопор | |
| 17 | 0***0 | Ковш обратной лопаты | |
| 18 | 2***5 | Палец | |
| 19 | 1***5 | Кольцо | |
| 20 | 3***0 | Подшипник | |
| 21 | 0***2 | Кольцо уплотнительное | |
| 22 | 2***8 | Кольцо распорное | |
| 23 | 2***6 | Кольцо | |
| 24 | 2***6 | Палец | |
| 25 | 1***3 | Масленка | |
| 26 | 2***2 | Палец | |
| 27 | 7***5 | Болт | |
| 28 | 6***Г | Шайба | |
| 29 | 2***4 | Шайба торцевая | |
| 30 | 0***1 | Кольцо распорное | |
| 31 | 0***3 | Палец | |
| 32 | 3***8 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
