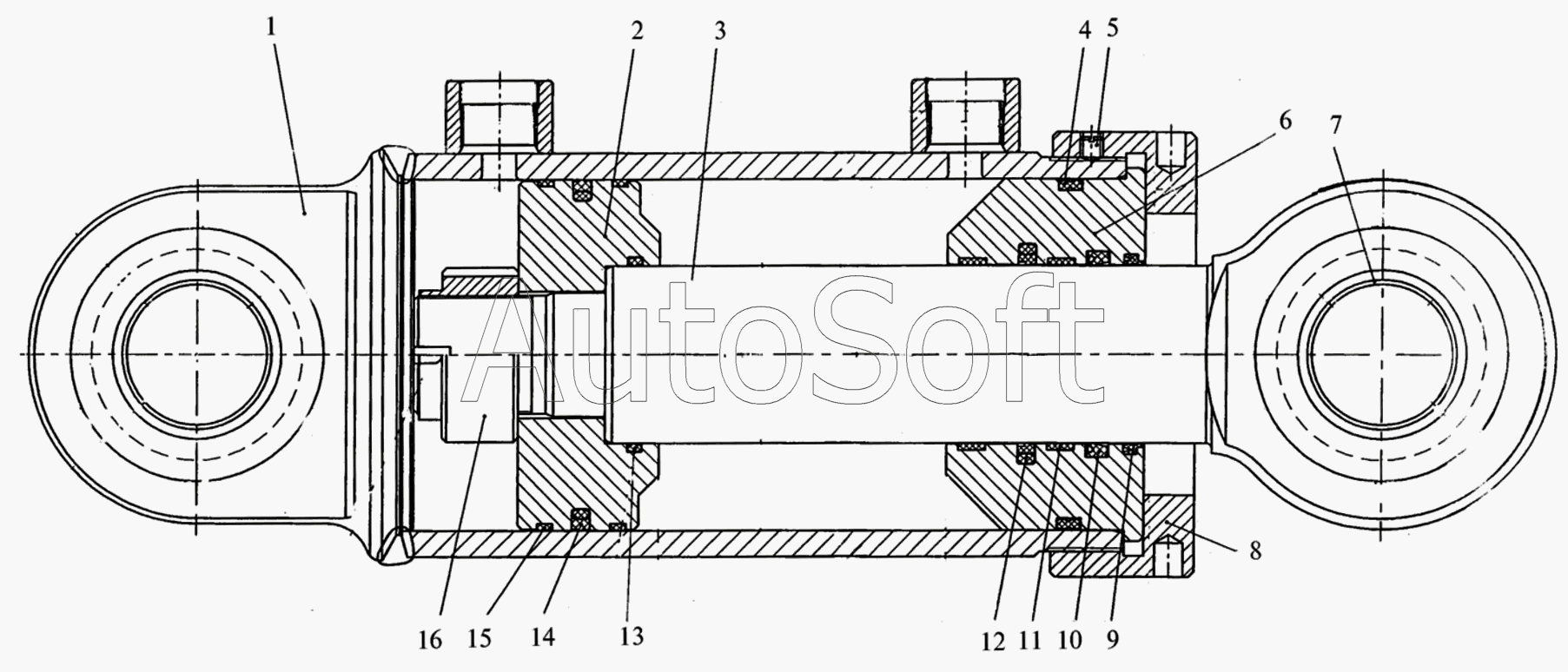

Каталог запасных частей к технике: ПТЗ К-703МА-12 / К-703М-12 (2008). Гидроцилиндр рабочего оборудования
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***0 | Корпус | |
| 2 | H***3 | Поршень | |
| 3 | H***0 | Шток | |
| 4 | 0***3 | Кольцо Dualseal DRZS | |
| 5 | H***3 | Винт | |
| 6 | Н***2 | Втулка | |
| 7 | Ш***0 | Подшипник ШС-50 | |
| 8 | Н***4 | Крышка | |
| 9 | 2***3 | Грязесъемник DA 22 WD | |
| 10 | 2***4 | Уплотнение L-Cup RL | |
| 11 | 6***1 | Направляющая WearRing GP | |
| 12 | 1***N | Уплотнение Stepseal K RS | |
| 13 | 4***0 | Кольцо | |
| 14 | 4***N | Уплотнение Wynseal PW | |
| 15 | 6***1 | Направляющая Wear Ring GP | |
| 16 | Н***1 | Гайка |
