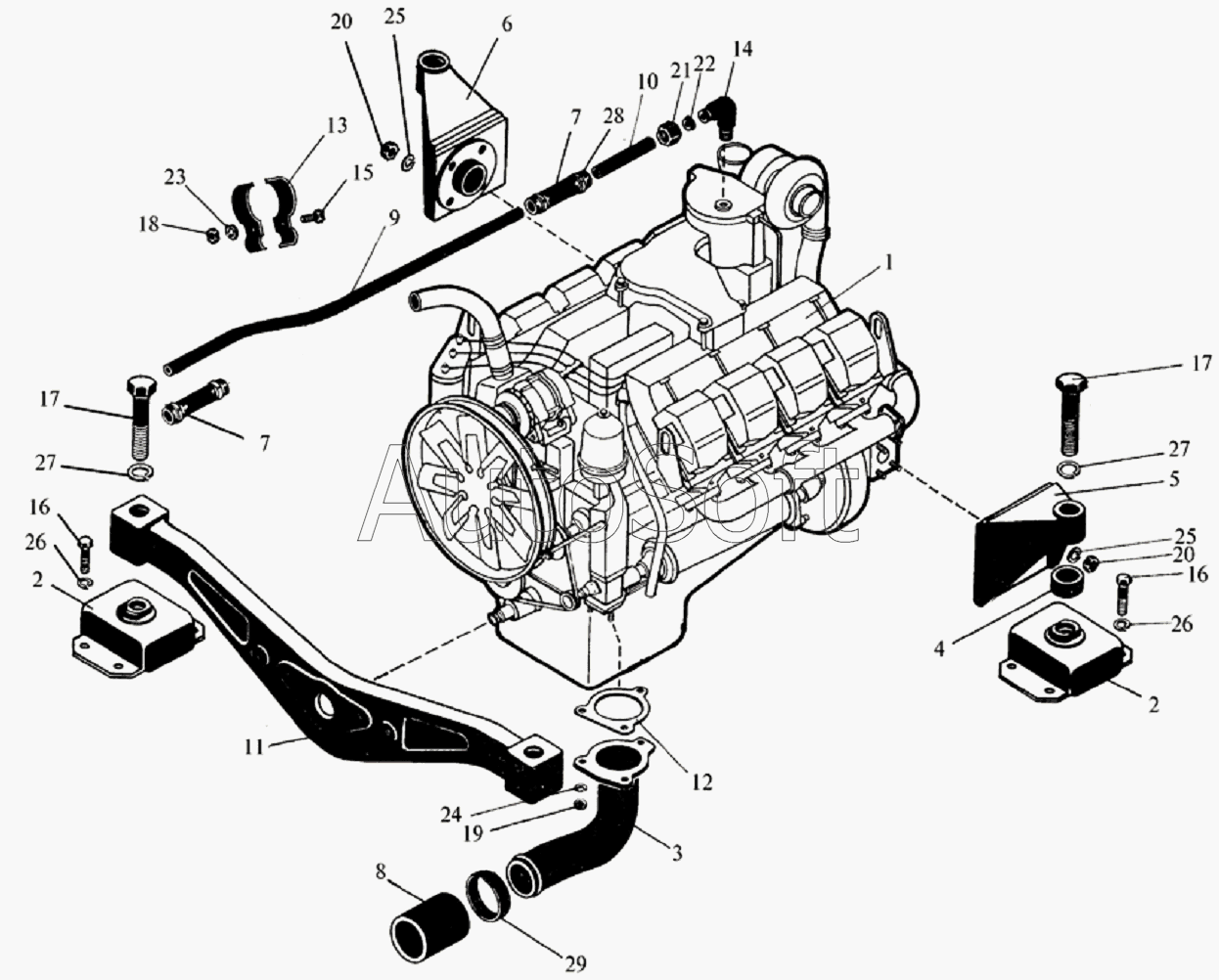

Каталог запасных частей к технике: ПТЗ К-703МА-12 / К-703М-12 (2008). Установка двигателя 8481.10 (К-703М-12)
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
20
21
22
23
24
25
25
26
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 744Р2-1000010 | 7***0 | Патрубок | |
| 1 | 8***0 | Двигатель | |
| 2 | А***М | Амортизатор | |
| 3 | 2***1 | Патрубок | |
| 4 | 7***1 | Проставка | |
| 5 | 7***1 | Кронштейн левый | |
| 6 | 7***4 | Кронштейн правый | |
| 7 | 7***9 | Трубка | |
| 8 | 7***7 | Трубка | |
| 9 | 2***2 | Труба | |
| 10 | 2***4 | Труба | |
| 11 | 2***1 | Траверса | |
| 12 | 2***1 | Прокладка | |
| 13 | 2***9 | Скоба | |
| 14 | 2***3 | Угольник ввертный | |
| 15 | М***0 | Болт | |
| 16 | М***0 | Болт | |
| 17 | М***0 | Болт | |
| 18 | М***8 | Гайка | |
| 19 | М***5 | Гайка | |
| 20 | М***5 | Гайка | |
| 21 | 1***0 | Гайка накидная | |
| 22 | М***0 | Муфта конусная | |
| 23 | 8***Г | Шайба | |
| 24 | 1***Г | Шайба | |
| 25 | 1***Г | Шайба | |
| 26 | 1***Г | Шайба | |
| 27 | 2***Г | Шайба | |
| 28 | 1***3 | Хомут | |
| 29 | 8***3 | Хомут |
