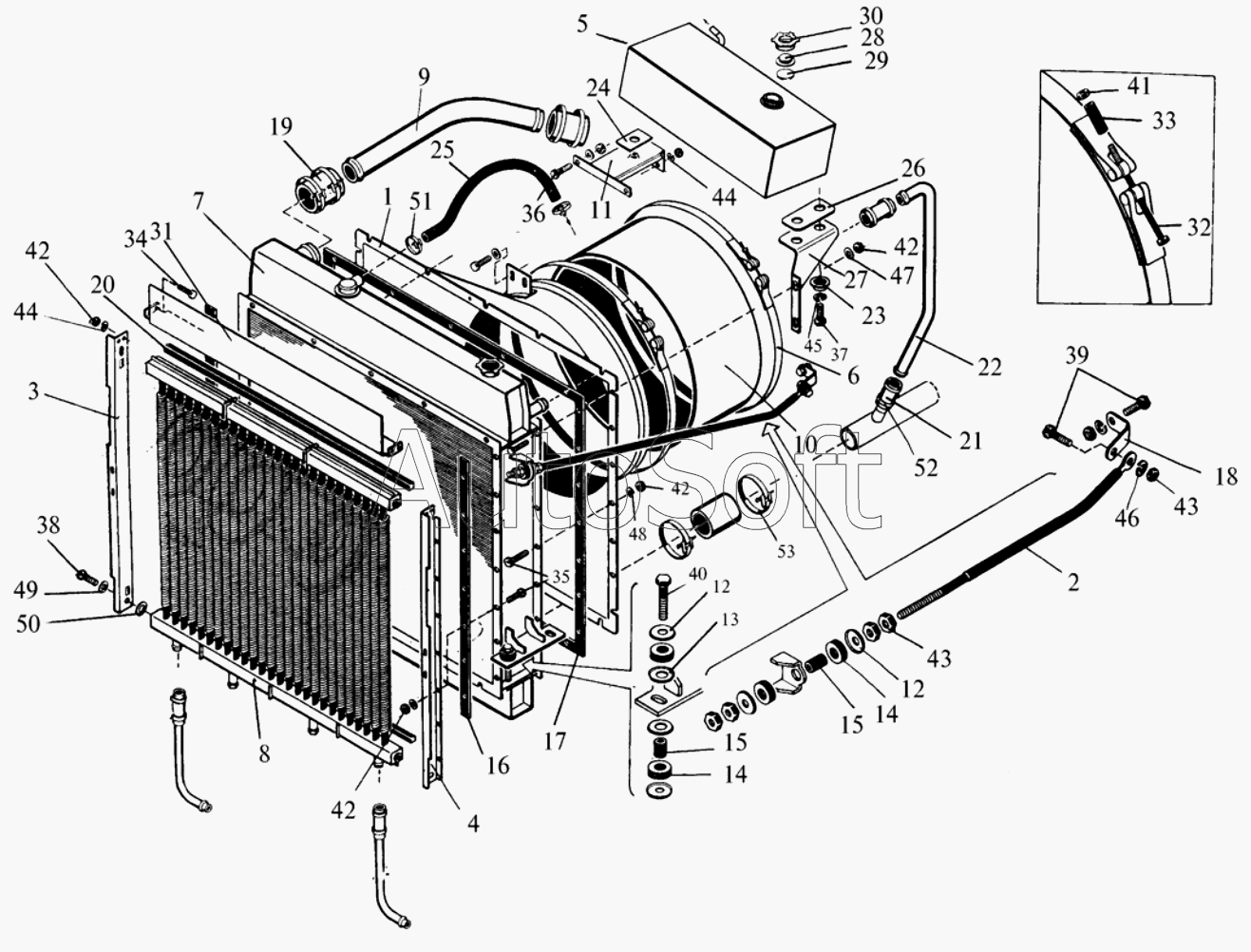

Каталог запасных частей к технике: ПТЗ К-703МА-12 / К-703М-12 (2008). Система охлаждения двигателя (К-703М-12)
41
28
29
30
31
32
33
34
35
36
37
38
39
40
27
42
42
42
42
43
43
44
44
45
46
47
48
49
50
51
52
53
14
14
2
3
4
5
6
7
8
9
10
11
12
12
13
1
15
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Кожух вентилятора | |
| 2 | 2***0 | Стяжка | |
| 3 | 2***0 | Боковина правая | |
| 4 | 2***0 | Боковина левая | |
| 5 | 2***1 | Бак резервный | |
| 6 | 2***0 | Лента | |
| 7 | 2***1 | Радиатор | |
| 8 | 7***0 | Радиатор масляный | |
| 9 | 2***1 | Труба | |
| 10 | 2***2 | Кожух | |
| 11 | 2***3 | Кронштейн | |
| 12 | 7***7 | Шайба | |
| 13 | 7***1 | Шайба | |
| 14 | 7***8 | Кольцо | |
| 15 | 7***9 | Втулка | |
| 16 | 7***6 | Прокладка | |
| 17 | 7***5 | Прокладка | |
| 18 | 7***2 | Угольник | |
| 19 | 7***7 | Трубка | |
| 20 | 7***7 | Прокладка | |
| 21 | 7***2 | Шланг | |
| 22 | 2***1 | Труба | |
| 23 | 2***9 | Упор | |
| 24 | 2***1 | Прокладка | |
| 25 | 2***2 | Трубка | |
| 26 | 2***3 | Прокладка | |
| 27 | 2***4 | Кронштейн | |
| 28 | 2***6 | Крышка | |
| 29 | 2***7 | Прокладка | |
| 30 | 2***5 | Крышка | |
| 31 | 2***9 | Крышка | |
| 32 | 2***1 | Стяжка | |
| 33 | 2***5 | Втулка | |
| 34 | М***6 | Болт | |
| 35 | М***0 | Болт | |
| 36 | Б***5 | Болт | |
| 37 | М***0 | Болт | |
| 38 | 3***0 | Болт | |
| 39 | М***0 | Болт | |
| 40 | 3***5 | Болт | |
| 41 | М***6 | Гайка | |
| 42 | М***8 | Гайка | |
| 43 | М***2 | Гайка | |
| 44 | 8***Г | Шайба | |
| 45 | 1***Г | Шайба | |
| 46 | 1***Г | Шайба | |
| 47 | 8***9 | Шайба | |
| 48 | 8***9 | Шайба | |
| 49 | 1***9 | Шайба | |
| 50 | 1***9 | Шайба | |
| 51 | 2***3 | Хомут | |
| 52 | 3***3 | Хомут | |
| 53 | 8***3 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
