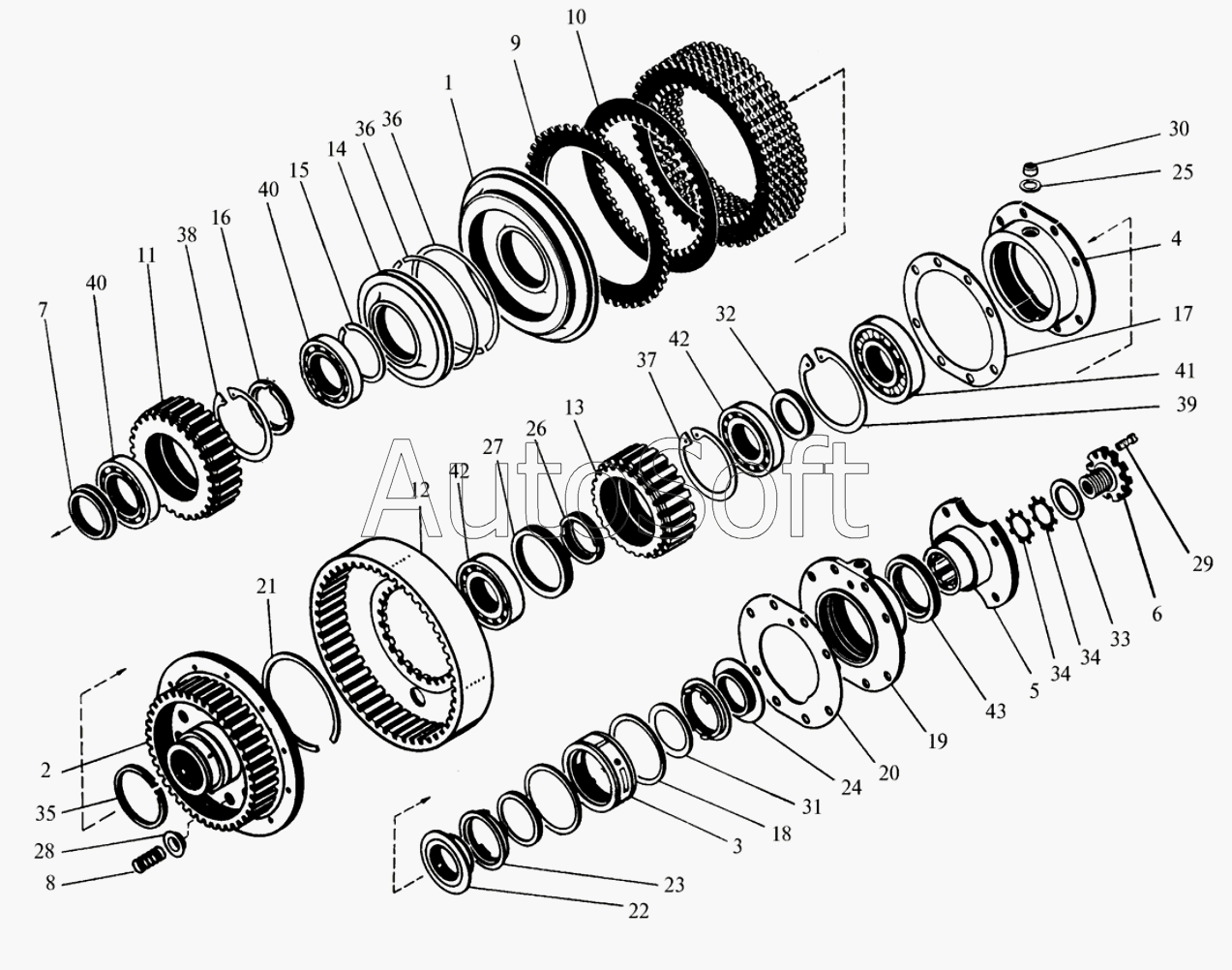

Каталог запасных частей к технике: ПТЗ К-703МА-12 / К-703М-12 (2008). Вал ведущий (I фрикцион)
33
23
24
25
26
27
28
29
30
31
32
22
34
34
35
36
36
37
38
40
40
41
42
42
43
39
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Диск нажимной | |
| 2 | 7***1 | Барабан правый | |
| 3 | 7***1 | Кольцо | |
| 4 | 7***8 | Обойма | |
| 5 | 7***9 | Фланец | |
| 6 | 7***1 | Гайка | |
| 7 | 7***3 | Втулка | |
| 8 | 7***2 | Пружина | |
| 9 | 7***7 | Диск | |
| 10 | 7***2 | Диск | |
| 11 | 7***5 | Шестерня | |
| 12 | 7***3 | Барабан | |
| 13 | 7***3 | Шестерня | |
| 14 | 7***1 | Диск правый | |
| 15 | 7***1 | Кольцо | |
| 16 | 7***6 | Кольцо | |
| 17 | 7***4 | Прокладка | |
| 18 | 7***4 | Манжета | |
| 19 | 7***7 | Фланец | |
| 20 | 7***8 | Прокладка | |
| 21 | 7***7 | Кольцо | |
| 22 | 7***1 | Кольцо | |
| 23 | 7***3 | Кольцо уплотнителя | |
| 24 | 7***1 | Кольцо | |
| 25 | 7***7 | Кольцо уплотнительное | |
| 26 | 7***8 | Кольцо распорное | |
| 27 | 7***9 | Кольцо промежуточное | |
| 28 | 7***1 | Стакан | |
| 29 | 7***8 | Винт | |
| 30 | 7***2 | Втулка | |
| 31 | 7***1 | Манжета | |
| 32 | 7***6 | Кольцо промежуточное | |
| 33 | 7***9 | Кольцо уплотнителя | |
| 34 | 7***8 | Шайба | |
| 35 | 7***1 | Кольцо уплотнительное | |
| 36 | 7***9 | Кольцо уплотнительное | |
| 37 | В***0 | Кольцо | |
| 38 | В***5 | Кольцо | |
| 39 | В***0 | Кольцо | |
| 40 | 2***А | Подшипник | |
| 41 | 2***М | Подшипник | |
| 42 | 6***М | Подшипник | |
| 43 | 7***0 | Манжета 75х100х10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
