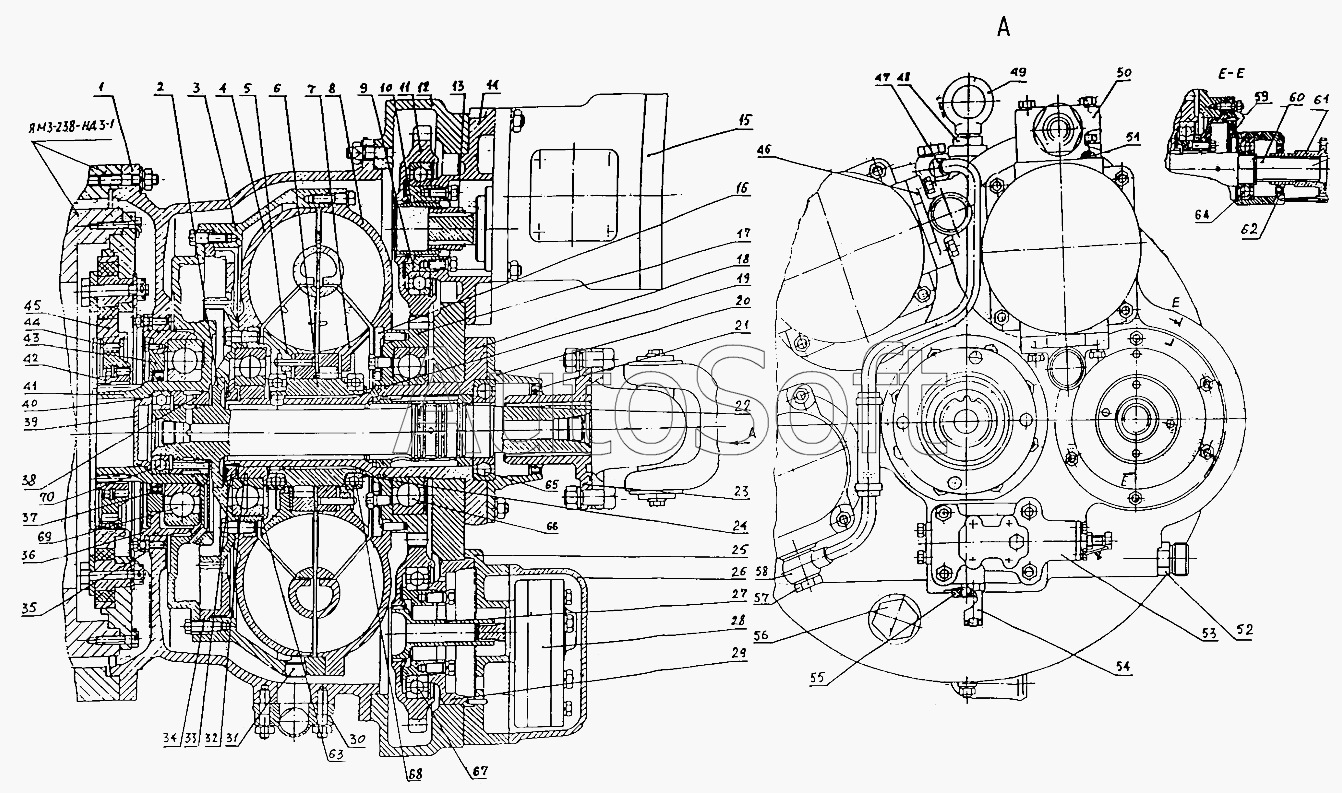

Каталог запасных частей к технике: ПТЗ К-702МВА-УДМ2 (2008). Гидротрансформатор
45
53
52
51
50
49
48
47
46
54
44
43
42
41
40
39
38
37
62
70
69
68
67
66
65
64
63
36
61
60
59
58
57
56
55
10
18
17
16
15
14
13
12
11
19
9
8
7
6
5
4
3
2
27
35
34
33
32
31
30
29
28
1
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Корпус | |
| 2 | 2***0 | Вал-барабан | |
| 3 | 2***9 | Барабан | |
| 4 | 2***5 | Колесо турбинное | |
| 5 | 7***0 | Направляющий аппарат 1 | |
| 6 | 7***3 | Ступица | |
| 7 | 7***0 | Направляющий аппарат 2 | |
| 8 | 2***6 | Колесо насосное | |
| 9 | 7***1 | Втулка | |
| 10 | 7***1 | Муфта | |
| 11 | 7***1 | Шестерня | |
| 12 | 2***2 | Картер | |
| 13 | 7***1 | Муфта | |
| 14 | 7***7 | Стакан | |
| 15 | Н***Л | Насос | |
| 16 | 2***5 | Шайба | |
| 17 | 2***6 | Шестерня | |
| 18 | 2***0 | Ступица направляющих аппаратов | |
| 19 | 7***2 | Кольцо уплотнительное | |
| 20 | 2***1 | Крышка | |
| 21 | 7***0 | Манжета 75х100х10 | |
| 22 | 7***1 | Кольцо уплотнительное | |
| 23 | 2***1 | Фланец | |
| 24 | 2***1 | Кольцо | |
| 25 | 2***6 | Фланец | |
| 26 | 2***7 | Крышка | |
| 27 | 2***2 | Муфта | |
| 28 | Н***5 | Насос | |
| 29 | 7***1 | Стакан | |
| 30 | 2***3 | Прокладка | |
| 31 | 2***9 | Пробка | |
| 32 | 2***4 | Втулка | |
| 33 | 2***3 | Гайка | |
| 34 | 2***4 | Барабан | |
| 35 | 2***1 | Кольцо регулировочное | |
| 36 | 2***2 | Фланец | |
| 37 | 2***4 | Манжета | |
| 38 | 2***7 | Маслоприемник | |
| 39 | 2***9 | Крышка | |
| 40 | 0***3 | Кольцо | |
| 41 | 2***0 | Фланец | |
| 42 | 2***0 | Муфта | |
| 43 | 2***2 | Крышка | |
| 44 | С***0 | Кольцо | |
| 45 | 2***0 | Муфта упругая | |
| 46 | 7***1 | Патрубок | |
| 47 | 2***0 | Трубопровод | |
| 48 | 2***4 | Шпилька | |
| 49 | 7***4 | Рым-гайка | |
| 50 | 7***3 | Муфта угловая | |
| 51 | 0***3 | Кольцо | |
| 52 | 7***1 | Штуцер | |
| 53 | 2***0 | Клапан | |
| 54 | 2***4 | Штуцер | |
| 55 | 2***5 | Пробка | |
| 56 | 7***1 | Пробка | |
| 57 | 7***2 | Болт зажимной | |
| 58 | 2***0 | Труба | |
| 59 | 7***2 | Крышка | |
| 60 | 7***4 | Валик | |
| 61 | 7***0 | Фланец | |
| 62 | 2***3 | Манжета | |
| 63 | 2***8 | Стакан | |
| 64 | 3***А | Подшипник | |
| 65 | 2***2 | Подшипник | |
| 66 | 2***0 | Подшипник | |
| 67 | 1***8 | Подшипник | |
| 68 | 1***8 | Подшипник | |
| 69 | 2***2 | Подшипник | |
| 70 | 2***0 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
