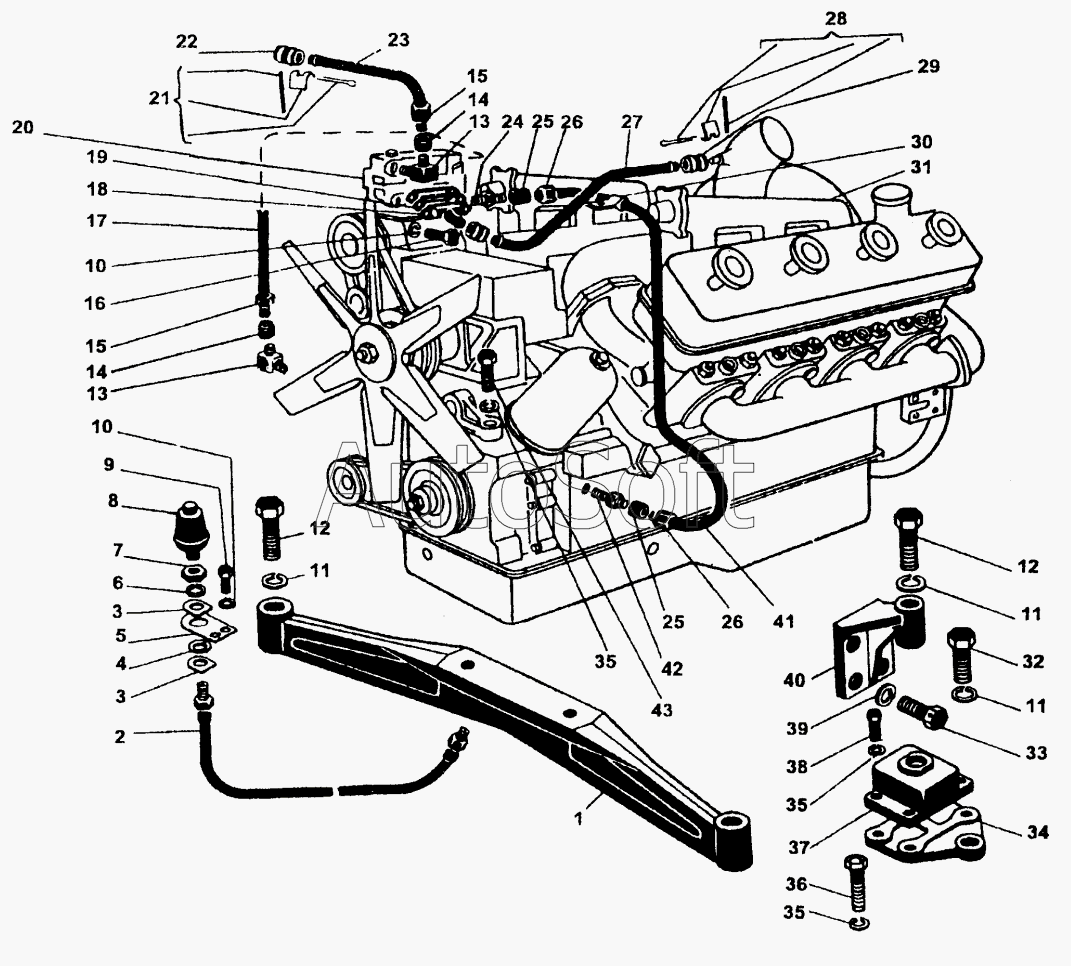

Каталог запасных частей к технике: ПТЗ К-702МВА-УДМ2 (2008). Установка двигателя
33
23
24
25
25
26
26
27
28
29
30
31
32
22
34
35
35
35
36
37
38
39
40
41
42
43
12
12
2
3
3
4
5
6
7
8
9
10
10
11
11
11
1
13
13
14
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Траверса | |
| 2 | 7***0 | Рукав | |
| 3 | 7***8 | Планка | |
| 4 | 7***7 | Втулка | |
| 5 | 7***1 | Кронштейн | |
| 6 | 2***Г | Шайба | |
| 7 | М***5 | Гайка | |
| 8 | М***5 | Датчик | |
| 9 | Б***6 | Болт | |
| 10 | 8***Г | Шайба | |
| 11 | 2***Г | Шайба | |
| 12 | М***Х | Болт | |
| 13 | 7***5 | Угольник ввертный | |
| 14 | 2***5 | Муфта конусная | |
| 15 | 2***3 | Гайка накидная | |
| 16 | М***0 | Болт | |
| 17 | 7***4 | Труба | |
| 18 | 7***2 | Патрубок | |
| 19 | 7***6 | Прокладка | |
| 20 | 5***1 | Компрессор | |
| 21 | 1***3 | Хомут | |
| 22 | 7***9 | Трубка | |
| 23 | 7***3 | Труба | |
| 24 | 2***1 | Штуцер ввертный | |
| 25 | 2***1 | Муфта конусная | |
| 26 | 2***1 | Гайка накидная | |
| 27 | 2***1 | Труба | |
| 28 | 2***3 | Хомут | |
| 29 | 2***5 | Рукав | |
| 30 | 7***7 | Хомут | |
| 31 | Я***1 | Двигатель | |
| 32 | М***Х | Болт | |
| 33 | 7***3 | Болт | |
| 34 | 7***1 | Проставка | |
| 35 | 1***Г | Шайба | |
| 36 | М***Х | Болт | |
| 37 | А***М | Амортизатор | |
| 38 | М***Х | Болт | |
| 39 | 1***Г | Шайба | |
| 40 | 7***2 | Кронштейн | |
| 41 | 7***3 | Труба | |
| 42 | 2***2 | Штуцер ввертный | |
| 43 | М***Х | Болт |
