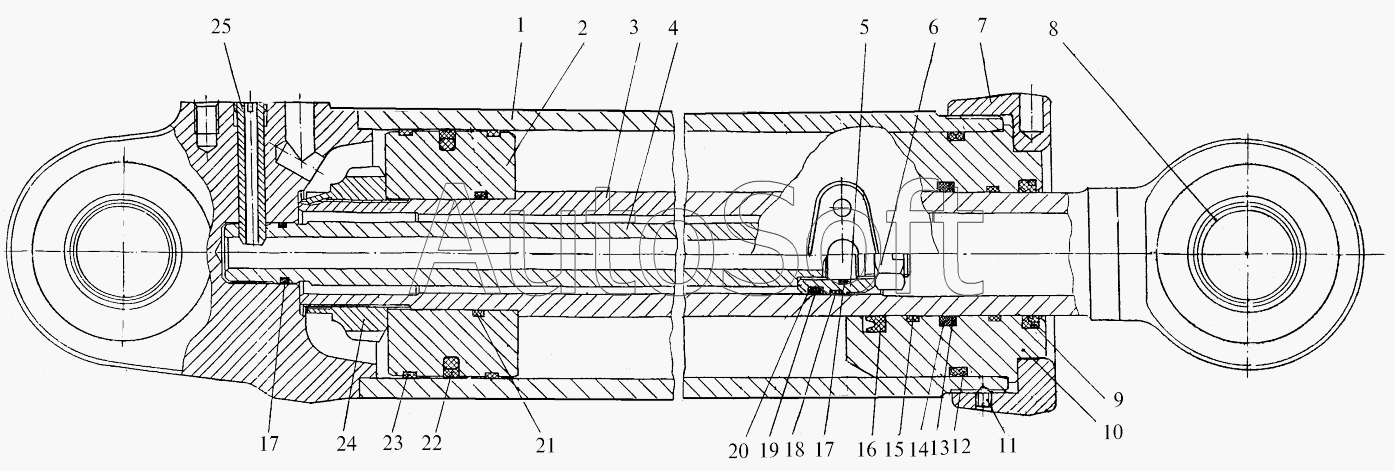

Каталог запасных частей к технике: ПТЗ К-702МВА-УДМ2 (2008). Гидроцилиндр поворота
13
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Корпус | |
| 2 | 2***2 | Поршень | |
| 3 | 2***5 | Шток | |
| 4 | 2***2 | Шток | |
| 5 | 2***2 | Поршень | |
| 6 | 2***9 | Гайка | |
| 7 | Н***4 | Крышка | |
| 8 | Ш***0 | Подшипник ШС-50 | |
| 9 | W***1 | Грязесъемник Excluder 5 | |
| 10 | 2***3 | Втулка | |
| 11 | H***3 | Винт | |
| 12 | D***3 | Кольцо Dualseal DRZS 000272-WUAR3 | |
| 13 | B***0 | Защитное кольцо | |
| 14 | 4***3 | Кольцо | |
| 15 | G***0 | Направляющая Wear Ring | |
| 16 | R***4 | Уплотнение L-Сuр | |
| 17 | 3***2 | Кольцо | |
| 18 | G***0 | Направляющая Slidring | |
| 19 | 3***3 | Кольцо | |
| 20 | B***0 | Защитное кольцо BU | |
| 21 | К***о | Кольцо | |
| 22 | P***N | Уплотнение Wynseal PW 4301250-Z04 N | |
| 23 | G***1 | Направляющая Wear Ring | |
| 24 | 2***3 | Гайка | |
| 25 | 2***5 | Стопор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
