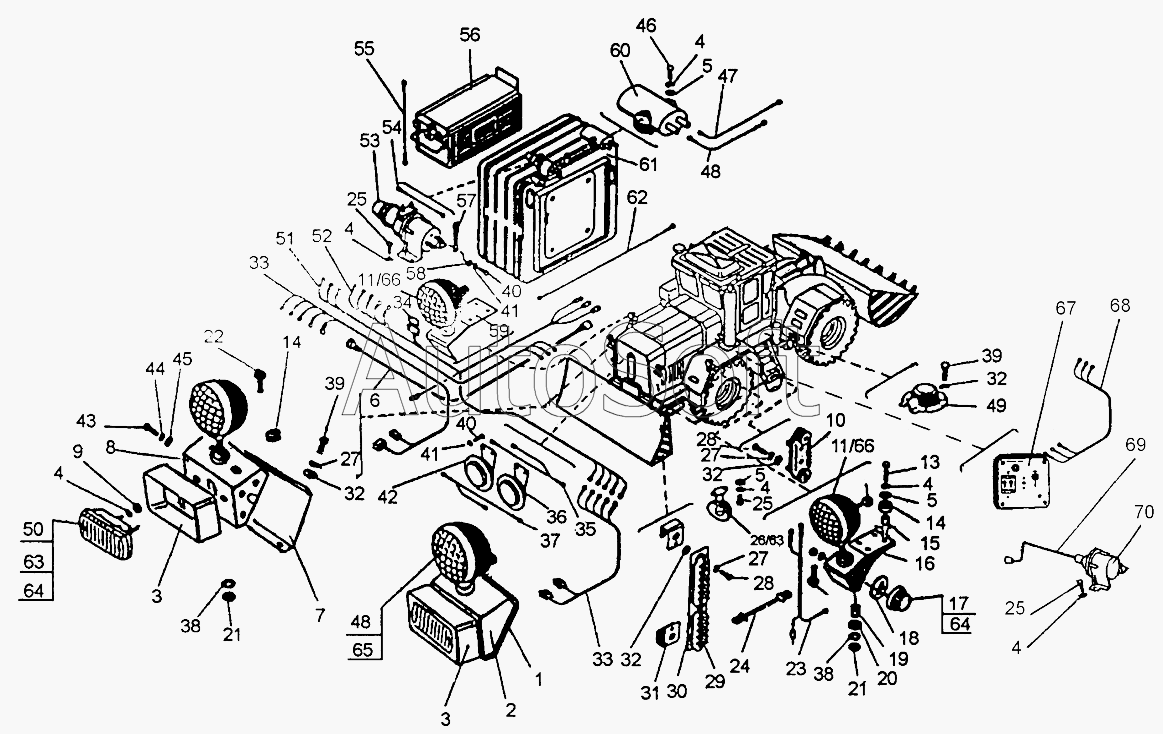

Каталог запасных частей к технике: ПТЗ К-702МВА-УДМ2 (2008). Электрооборудование
46
52
52
51
51
50
49
48
48
47
53
45
44
43
42
41
41
40
40
39
39
38
38
62
70
69
68
67
66
66
65
64
64
63
63
37
61
60
59
58
57
56
55
54
10
18
17
16
15
14
14
13
11
11
19
9
8
7
6
5
5
5
4
4
4
4
4
4
3
3
2
28
28
36
35
34
33
33
32
32
32
32
31
30
29
1
27
27
27
26
25
25
25
24
23
22
21
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***5 | Крышка левая | |
| 2 | 7***0 | Кронштейн левый | |
| 3 | 7***0 | Кожух | |
| 4 | 6***5 | Шайба | |
| 5 | А***9 | Шайба | |
| 6 | Э***1 | Жгут | |
| 7 | 7***6 | Крышка правая | |
| 8 | 7***0 | Кронштейн правый | |
| 9 | М***6 | Гайка | |
| 10 | 1***0 | Панель соединительная | |
| 11 | 2***0 | Фара ФГ16-К с проводами | |
| 12 | 7***1 | Шар | |
| 13 | М***5 | Винт | |
| 14 | 2***7 | Амортизатор | |
| 15 | 2***6 | Втулка | |
| 16 | 2***0 | Кронштейн сварной левый | |
| 17 | У***1 | Повторитель боковой указателя поворота УП101БЭ | |
| 18 | 7***8 | Прокладка | |
| 19 | 7***2 | Пружина | |
| 20 | 7***3 | Чашка | |
| 21 | М***5 | Гайка | |
| 22 | 7***2 | Наконечник резиновый | |
| 23 | 2***0 | Жгут проводов рабочей фары | |
| 24 | 2***0 | Вилка с проводами ПС315-150 | |
| 25 | М***6 | Болт | |
| 26 | П***А | Лампа ПД308А | |
| 27 | 5***5 | Шайба | |
| 28 | В***0 | Винт | |
| 29 | 2***0 | Панель соединительная | |
| 30 | 2***5 | Планка | |
| 31 | 2***9 | Кронштейн | |
| 32 | А***9 | Шайба | |
| 33 | 2***0 | Жгут проводов контейнера | |
| 34 | 5***2 | Предохранитель | |
| 35 | 2***0 | Провод 31 | |
| 36 | С***4 | Сигнал звуковой | |
| 37 | 2***0 | Провод 96 | |
| 38 | 1***5 | Шайба | |
| 39 | В***2 | Винт | |
| 40 | Б***6 | Болт | |
| 41 | 8***5 | Шайба | |
| 42 | С***3 | Сигнал звуковой безрупорный | |
| 43 | М***0 | Болт | |
| 44 | 1***5 | Шайба | |
| 45 | А***9 | Шайба | |
| 46 | М***5 | Болт | |
| 47 | 2***8 | Провод 1 | |
| 48 | 2***9 | Провод 1 | |
| 49 | 2***1 | Крышка | |
| 50 | 2***2 | Фонарь | |
| 51 | 2***1 | Жгут проводов правого лонжерона | |
| 51 | 2***0 | Жгут проводов правого лонжерона | |
| 52 | 2***0 | Жгут проводов генераторный | |
| 52 | 2***0 | Жгут проводов генераторный | |
| 53 | 1***7 | Выключатель | |
| 54 | 2***0 | Провод 3 | |
| 55 | 2***0 | Провод 2 | |
| 56 | 6***Р | Батарея аккумуляторная | |
| 57 | 2***0 | Провод МАССЫ выключателя МАССЫ | |
| 58 | 8***9 | Шайба | |
| 59 | 2***0 | Кронштейн передний правый | |
| 60 | П***5 | Розетка ПС315 | |
| 61 | 7***1 | Контейнер | |
| 62 | 2***3 | Провод 1 | |
| 63 | А***1 | Лампа | |
| 64 | А***3 | Лампа | |
| 65 | А***0 | Лампа | |
| 66 | А***0 | Лампа | |
| 67 | П***0 | Щиток управления | |
| 68 | 7***0 | Жгут проводов подогревателя | |
| 69 | 2***1 | Провод | |
| 70 | Т***7 | Коммутатор транзисторный |
