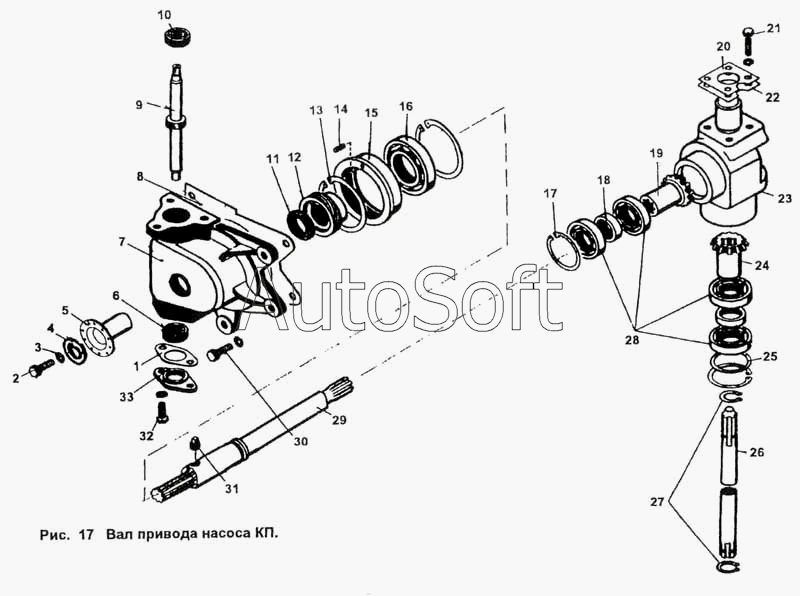

Каталог запасных частей к технике: ПТЗ К-702МВ. Вал привода насоса КП
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***7 | Прокладка | |
| 2 | М***2 | Болт | |
| 3 | 7***1 | Шайба | |
| 4 | 7***1 | Кольцо | |
| 5 | 2***4 | Фланец | |
| 6 | 2***А | Подшипник | |
| 7 | 2***4 | Фланец | |
| 8 | 7***1 | Прокладка | |
| 9 | 2***2 | Валик | |
| 10 | 6***9 | Подшипник | |
| 11 | 2***3 | Манжета | |
| 12 | 2***2 | Шестерня | |
| 13 | В***0 | Кольцо | |
| 14 | 8***8 | Штифт | |
| 15 | 7***3 | Стакан | |
| 16 | 3***А | Подшипник | |
| 17 | В***2 | Кольцо | |
| 18 | 7***1 | Втулка | |
| 19 | 7***9 | Шестерня | |
| 20 | 7***9 | Прокладка | |
| 21 | М***0 | Болт | |
| 22 | 7***4 | Прокладка | |
| 23 | 7***3 | Корпус | |
| 24 | 7***1 | Шестерня | |
| 25 | 7***1 | Прокладка | |
| 26 | 7***2 | Прокладка | |
| 27 | 7***3 | Валик | |
| 28 | Б***0 | Кольцо | |
| 29 | 1***7 | Подшипник | |
| 30 | 2***1 | Вал | |
| 31 | М***О | Болт | |
| 32 | 7***2 | Штифт | |
| 33 | М***0 | Болт | |
| 34 | 7***1 | Крышка |
