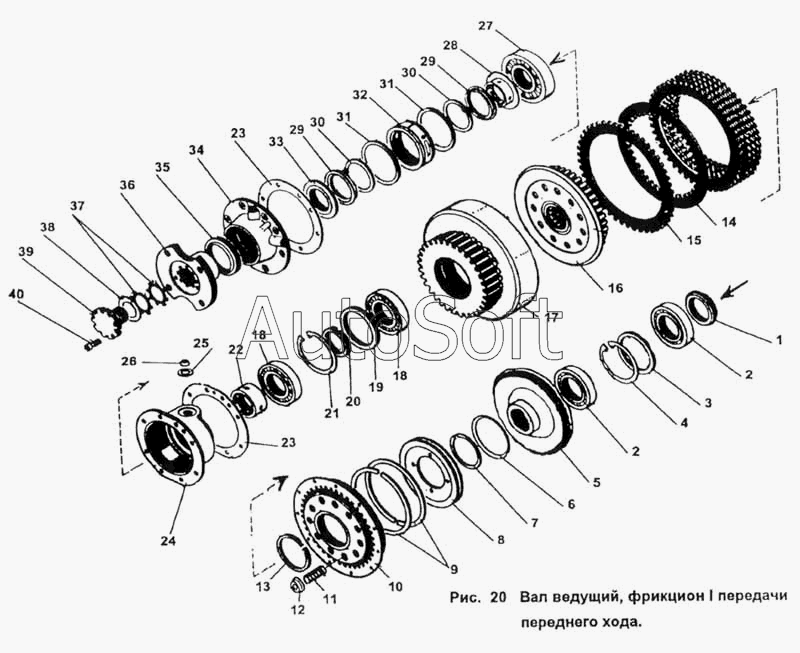

Каталог запасных частей к технике: ПТЗ К-702МВ. Вал ведущий, фрикцион 1-й передачи переднего хода
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***3 | Втулка | |
| 2 | 2***А | Подшипник | |
| 3 | 7***6 | Кольцо | |
| 4 | 2***5 | Кольцо | |
| 5 | 7***1 | Диск | |
| 6 | 7***1 | Манжета | |
| 7 | 7***1 | Кольцо | |
| 8 | 7***1 | Диск левый | |
| 9 | 7***9 | Кольцо уплотнительное | |
| 10 | 7***0 | Диск нажимной | |
| 11 | 7***2 | Пружина | |
| 12 | 7***1 | Стакан | |
| 13 | 7***1 | Кольцо уплотнительное | |
| 14 | 7***8 | Диск | |
| 15 | 7***1 | Диск | |
| 16 | 7***1 | Барабан левый | |
| 17 | 7***2 | Шестерня | |
| 18 | 6***М | Подшипник | |
| 19 | 7***9 | Кольцо промежуточное | |
| 20 | 7***8 | Кольцо | |
| 21 | 2***0 | Кольцо | |
| 22 | 7***5 | Втулка распорная | |
| 23 | 7***1 | Прокладка | |
| 24 | 7***0 | Опора | |
| 25 | 7***7 | Кольцо уплотнителя | |
| 26 | 7***2 | Втулка | |
| 27 | 2***М | Подшипник | |
| 28 | 7***1 | Кольцо | |
| 29 | 7***3 | Кольцо уплотнителя | |
| 30 | 7***1 | Манжета | |
| 31 | 7***4 | Манжета | |
| 32 | 7***1 | Кольцо | |
| 33 | 7***1 | Кольцо | |
| 34 | 7***0 | Обойма левая | |
| 35 | 7***0 | Манжета 75х1 00х10 | |
| 36 | 7***9 | Фланец | |
| 37 | 7***8 | Шайба | |
| 38 | 7***9 | Кольцо уплотнителя | |
| 39 | 7***1 | Гайка | |
| 40 | 7***8 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
