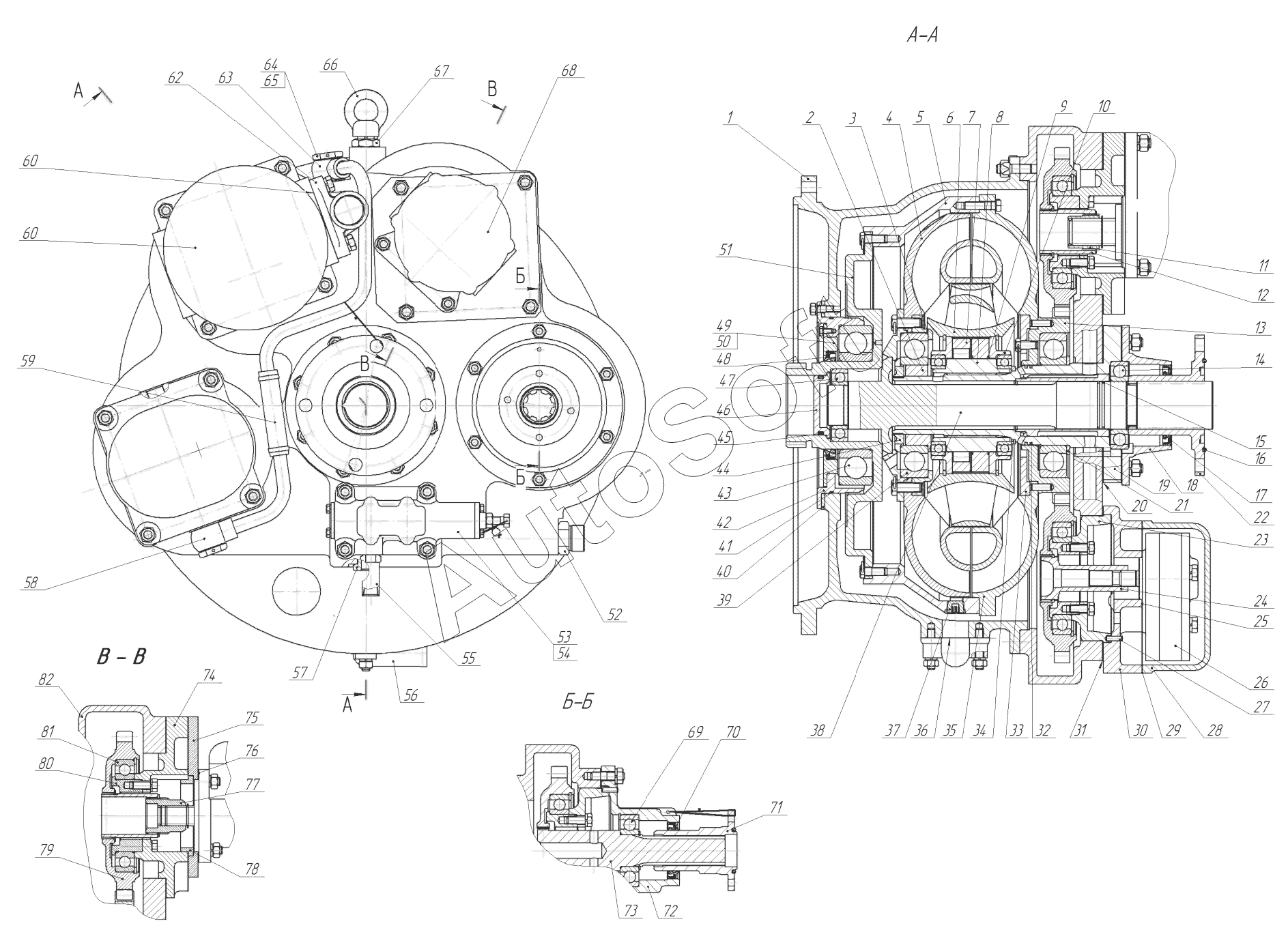

Каталог запасных частей к технике: ПТЗ К-702МБА-01-БКУ (2014). Гидротрансформатор
51
61
60
60
59
58
57
56
55
54
53
52
62
50
49
48
47
46
45
44
43
42
72
82
81
80
79
78
77
76
75
74
73
41
71
70
69
68
67
66
65
64
63
10
20
19
18
17
16
15
14
13
12
11
21
9
8
7
6
5
4
3
2
1
31
40
39
38
37
36
35
34
33
32
2765020-1603000-08
30
29
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2765020-1603000-08 | 2***8 | Гидротрансформатор | |
| 1 | 2***1 | Корпус | |
| 2 | 2***4 | Втулка | |
| 3 | 2***8 | Стакан | |
| 4 | Г***2 | Колесо турбинное | |
| 5 | 2***1 | Барабан | |
| 6 | Г***1 | Колесо реактора | |
| 7 | 2***4 | Обойма | |
| 8 | 7***3 | Ступица | |
| 9 | 7***1 | Пружина | |
| 10 | 2***7 | Втулка | |
| 11 | 7***3 | Муфта | |
| 12 | 7***2 | Муфта | |
| 13 | 2***6 | Шестерня | |
| 14 | 2***2 | Подшипник | |
| 15 | 7***1 | Кольцо уплотнительное | |
| 16 | 1***6 | Кольцо | |
| 17 | 7***0 | Манжета 75х100х10 | |
| 18 | 2***1 | Крышка | |
| 19 | 2***1 | Ступица | |
| 20 | 2***9 | Прокладка | |
| 21 | 2***7 | Кольцо | |
| 22 | 2***1 | Фланец | |
| 23 | 7***1 | Стакан | |
| 24 | 2***2 | Муфта | |
| 25 | 2***8 | Прокладка | |
| 26 | Н***А | Насос | |
| 27 | 6***0 | Штифт | |
| 28 | 2***7 | Крышка | |
| 29 | 2***8 | Прокладка | |
| 30 | 2***6 | Фланец | |
| 31 | 2***7 | Прокладка | |
| 32 | 7***2 | Кольцо уплотнительное | |
| 33 | 2***5 | Шайба | |
| 34 | 2***1 | Кольцо | |
| 35 | Г***1 | Колесо насосное | |
| 36 | 2***4 | Прокладка | |
| 37 | 2***9 | Пробка | |
| 38 | 2***0 | Вал | |
| 39 | 2***0 | Подшипник | |
| 40 | 2***1 | Кольцо регулировочное | |
| 41 | 1***6 | Кольцо | |
| 42 | 2***2 | Фланец | |
| 43 | 2***2 | Подшипник | |
| 44 | 2***3 | Гайка | |
| 45 | 0***8 | Кольцо | |
| 46 | 2***9 | Крышка | |
| 47 | 2***0 | Подшипник | |
| 48 | 2***4 | Манжета | |
| 49 | 2***2 | Крышка | |
| 50 | 2***3 | Прокладка | |
| 51 | 2***1 | Фланец | |
| 52 | 7***1 | Штуцер | |
| 53 | 2***1 | Клапан | |
| 54 | 2***5 | Прокладка | |
| 55 | 2***4 | Штуцер | |
| 56 | 2***0 | Патрубок | |
| 57 | 2***5 | Пробка | |
| 58 | 2***0 | Труба | |
| 59 | 1***6 | Рукав | |
| 60 | Н***Л | Насос | |
| 61 | 7***1 | Прокладка | |
| 62 | 7***2 | Патрубок | |
| 63 | 2***0 | Трубопровод | |
| 64 | 7***2 | Болт зажимной | |
| 65 | 7***1 | Прокладка | |
| 66 | 7***4 | Рым-гайка | |
| 67 | 2***4 | Шпилька | |
| 68 | Н***Л | Насос | |
| 69 | 3***А | Подшипник | |
| 70 | 2***3 | Манжета | |
| 71 | 7***0 | Фланец | |
| 72 | 7***2 | Крышка | |
| 73 | 7***4 | Валик | |
| 74 | 7***7 | Стакан | |
| 75 | 2***9 | Проставка | |
| 76 | 7***2 | Прокладка | |
| 77 | 7***4 | Муфта | |
| 78 | 7***1 | Втулка | |
| 79 | 7***2 | Шестерня | |
| 80 | 7***1 | Втулка | |
| 81 | 1***8 | Подшипник | |
| 82 | 2***2 | Картер |
