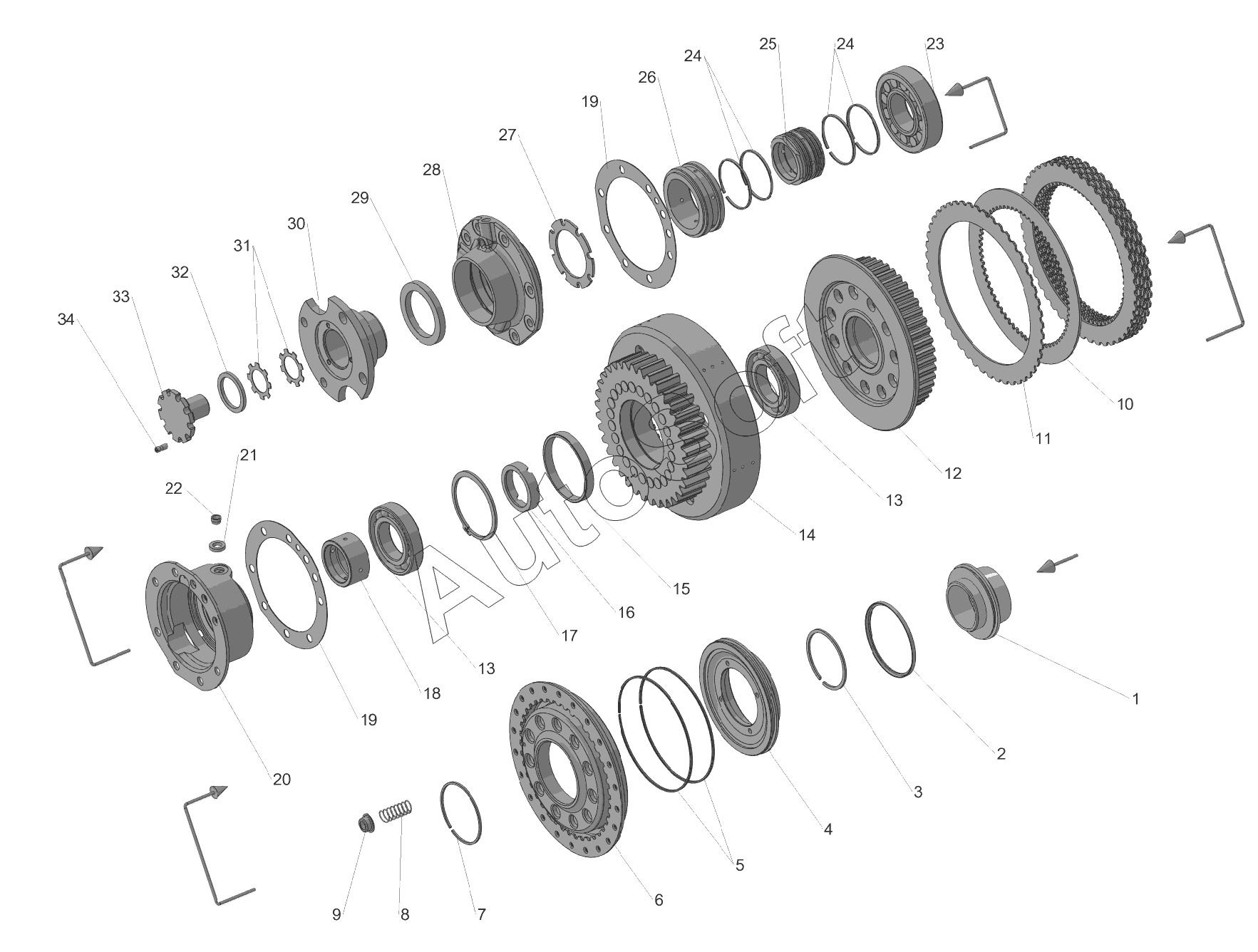

Каталог запасных частей к технике: ПТЗ К-702МБА-01-БКУ (2014). Вал ведущий, фрикцион I передачи переднего хода
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Диск | |
| 2 | 7***2 | Манжета | |
| 3 | 7***1 | Кольцо | |
| 4 | 7***1 | Диск левый | |
| 5 | 7***9 | Кольцо уплотнительное | |
| 6 | 2***0 | Диск нажимной | |
| 7 | 7***1 | Кольцо уплотнительное | |
| 8 | 7***2 | Пружина | |
| 9 | 7***1 | Стакан | |
| 10 | 7***4 | Диск ведущий | |
| 11 | 7***0 | Диск фрикционный | |
| 12 | 2***0 | Барабан | |
| 13 | 3***2 | Подшипник 36212 | |
| 14 | 7***2 | Шестерня | |
| 15 | 7***9 | Кольцо промежуточное | |
| 16 | 7***8 | Кольцо | |
| 17 | С***0 | Кольцо | |
| 18 | 7***5 | Втулка распорная | |
| 19 | 7***1 | Прокладка | |
| 20 | 7***0 | Опора | |
| 21 | 7***7 | Кольцо уплотнителя | |
| 22 | 7***2 | Втулка | |
| 23 | 2***М | Подшипник | |
| 24 | 7***1 | Кольцо уплотнительное | |
| 25 | 7***4 | Втулка | |
| 26 | 7***6 | Втулка | |
| 27 | 7***5 | Кольцо | |
| 28 | 7***0 | Обойма левая | |
| 29 | 7***0 | Манжета 75х1 00х10 | |
| 30 | 7***9 | Фланец | |
| 31 | 7***8 | Шайба | |
| 32 | 7***9 | Кольцо уплотнителя | |
| 33 | 7***1 | Гайка | |
| 34 | 7***8 | Винт |
