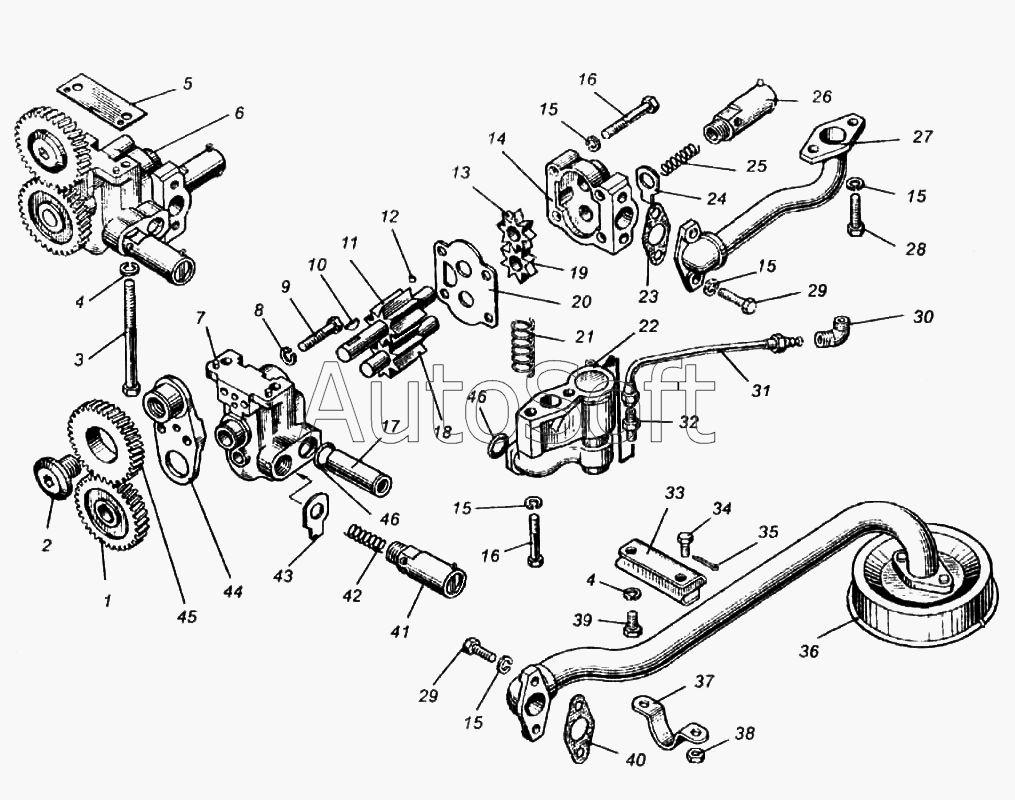

Каталог запасных частей к технике: ПТЗ К-702МВА. Насос масляный двигателя-238НД
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 316158-П | 3***П | Пробка | |
| 1 | 2***0 | Шестерня привода масляного насоса ведомая | |
| 2 | 2***5 | Фланец с пробкой | |
| 3 | 3***2 | Болт | |
| 4 | 2***2 | Шайба пружинная | |
| 5 | 2***0 | Прокладка регулировочная | |
| 6 | 2***2 | Насос | |
| 7 | 2***Г | Корпус | |
| 8 | 2***2 | Шайба пружинная | |
| 9 | 3***2 | Болт | |
| 10 | 3***2 | Шпонка сегментная | |
| 11 | 2***6 | Шестерня | |
| 12 | 2***4 | Шарик стопорный | |
| 13 | 2***0 | Шестерня радиаторной секции ведущая | |
| 14 | 2***В | Корпус | |
| 15 | 2***2 | Шайба пружинная | |
| 16 | 2***2 | Болт | |
| 17 | 2***В | Труба | |
| 18 | 2***6 | Шестерня | |
| 19 | 2***4 | Шестерня радиаторной секции ведомая | |
| 20 | 2***9 | Проставка масляного насоса | |
| 21 | 2***7 | Пружина | |
| 22 | 2***А | Клапан | |
| 23 | 2***А | Прокладка | |
| 24 | 3***2 | Шайба предохранительного клапана радиаторной секции замковая | |
| 25 | 2***6 | Пружина | |
| 26 | 2***6 | Клапан | |
| 27 | 2***В | Труба | |
| 28 | 2***2 | Болт | |
| 29 | 2***9 | Болт М8Х25 | |
| 30 | 3***П | Угольник | |
| 31 | 2***3 | Труба | |
| 32 | 3***9 | Штуцер | |
| 33 | 2***0 | Кронштейн крепления всасывающей трубки | |
| 34 | 3***2 | Болт | |
| 35 | 2***9 | Шплинт | |
| 36 | 2***В | Труба | |
| 37 | 2***2 | Скоба крепления всасывающей трубки | |
| 38 | 2***2 | Гайка | |
| 39 | 2***2 | Болт | |
| 40 | 2***6 | Прокладка переднего фланца | |
| 41 | 2***6 | Клапан | |
| 42 | 2***6 | Пружина | |
| 43 | 3***2 | Шайба редукционного клапана нагнетающей секции замковая | |
| 44 | 2***В | Ось | |
| 45 | 2***2 | Шестерня привода масляного насоса промежуточная в сборе | |
| 46 | 2***6 | Кольцо |
