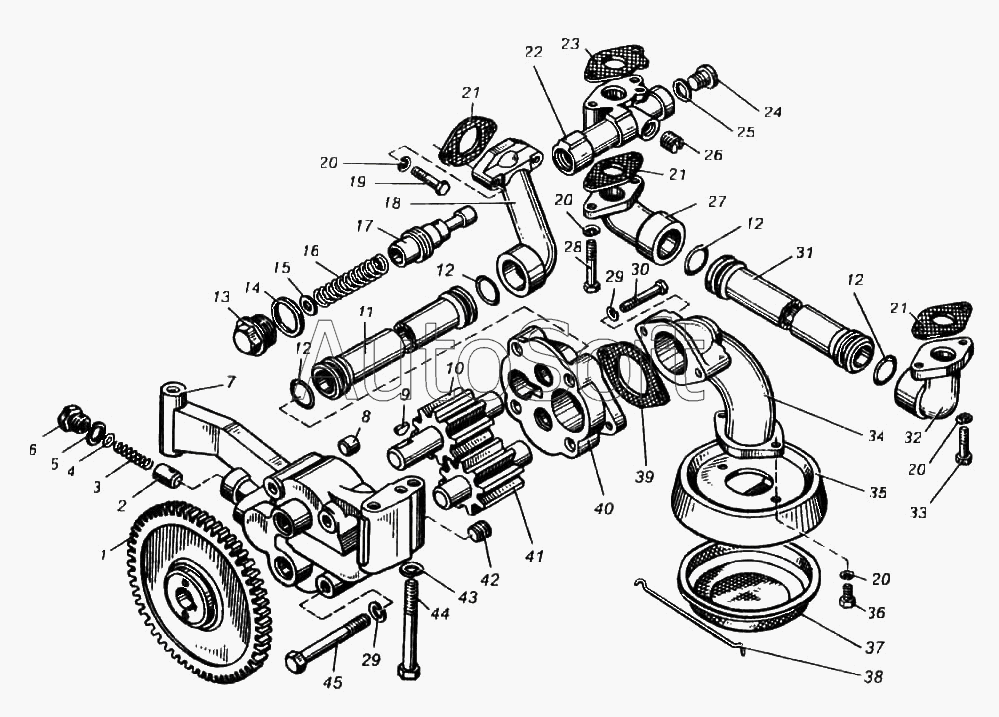

Каталог запасных частей к технике: ПТЗ К-702МВА. Насос масляный двигателя ЯМЗ-8423.10
34
24
25
26
27
28
29
29
30
31
32
33
23
35
36
37
38
39
40
41
42
43
44
45
12
12
12
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
20
20
20
21
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 840.1011054 | 8***4 | Клапан системы смазки в сборе | |
| 842.1011398 | 8***8 | Трубка всасывающая с заборником | |
| 8421.1011014 | 8***4 | Насос масляный в сборе | |
| 1 | 8***0 | Шестерня ведомая привода насоса | |
| 2 | 8***4 | Клапан предохранительный | |
| 3 | 8***8 | Пружина предохранительного клапана | |
| 4 | 2***9 | Шайба | |
| 5 | 2***1 | Прокладка пробки | |
| 6 | 2***6 | Прокладка клапана | |
| 7 | 8***8 | Корпус насоса | |
| 8 | 8***4 | Втулка | |
| 9 | 4***3 | Шпонка | |
| 10 | 8***5 | Шестерня ведущая насоса | |
| 11 | 8***0 | Трубка отводящая | |
| 12 | 2***1 | Кольцо 032-038-36-2-1 | |
| 13 | 8***0 | Пробка | |
| 14 | 3***П | Прокладка | |
| 15 | 2***9 | Шайба | |
| 16 | 8***7 | Пружина | |
| 17 | 8***5 | Клапан | |
| 18 | 8***3 | Фланец задний | |
| 19 | 4***0 | Болт | |
| 20 | 2***2 | Шайба пружинная | |
| 21 | 8***6 | Прокладка | |
| 22 | 8***0 | Корпус клапана | |
| 23 | 8***4 | Прокладка корпуса | |
| 24 | 3***2 | Пробка | |
| 25 | 3***П | Шайба | |
| 26 | 4***4 | Пробка | |
| 27 | 8***5 | Фланец отводящей трубки | |
| 28 | 2***9 | Болт М8Х25 | |
| 29 | 2***2 | Шайба пружинная | |
| 30 | 2***9 | Болт | |
| 31 | 8***0 | Трубка отводящая | |
| 32 | 8***6 | Фланец отводящей трубки | |
| 33 | 2***9 | Болт | |
| 34 | 8***0 | Трубка всасывающая | |
| 35 | 8***0 | Чашка заборника | |
| 36 | 2***9 | Болт крепления кляммера | |
| 37 | 2***В | Сетка заборника | |
| 38 | 2***6 | Крючок крепления сетки | |
| 39 | 8***0 | Прокладка | |
| 40 | 8***9 | Крышка насоса | |
| 41 | 8***0 | Шестерня ведомая насоса | |
| 42 | 4***3 | Пробка | |
| 43 | 2***2 | Шайба пружинная | |
| 44 | 4***4 | Болт | |
| 45 | 4***5 | Болт |
