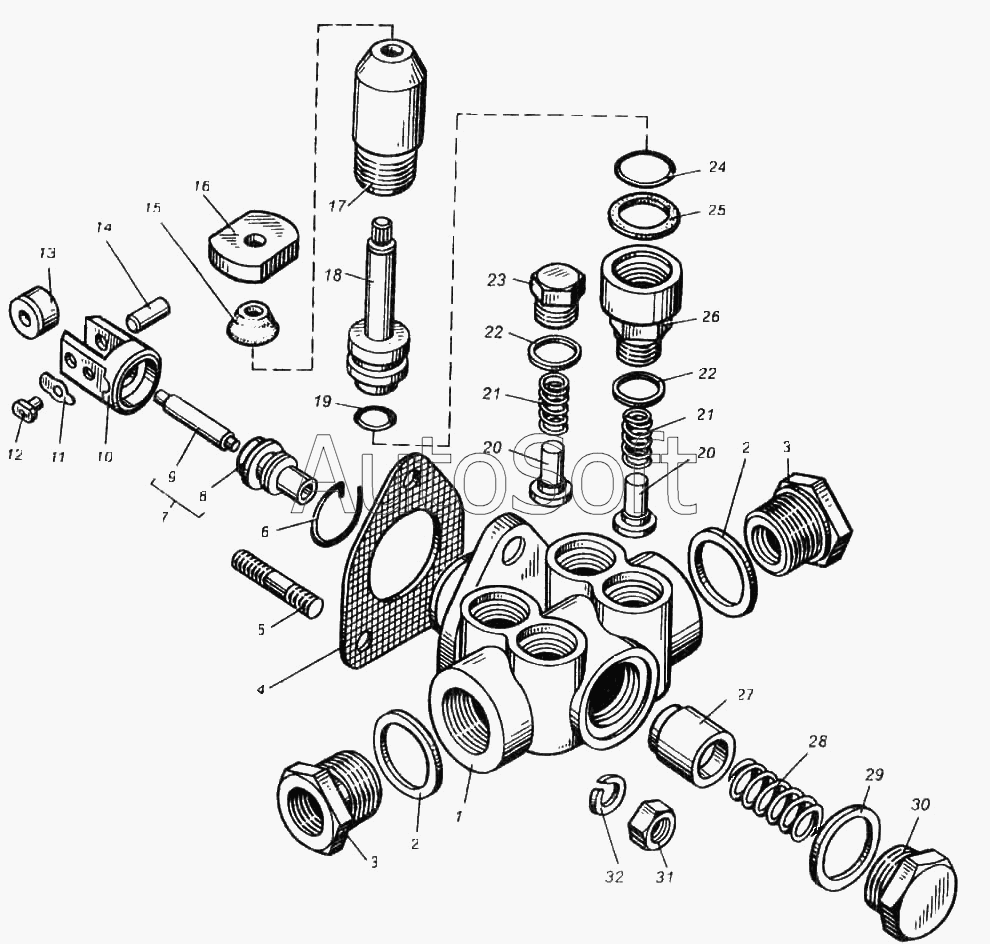

Каталог запасных частей к технике: ПТЗ К-702МВА. Топливоподкачивающий насос двигателя ЯМЗ-8423.10
44.1106010
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
236-1106288-В
15
16
17
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 236-1106288-В | 2***В | Насос топливоподкачивающий в сборе | |
| 44.1106010 | 4***0 | Насос топливоподкачиваюиций в сборе | |
| 1 | 4***3 | Корпус насоса | |
| 2 | 3***П | Прокладка | |
| 3 | 3***9 | Ввертыш | |
| 4 | 2***5 | Прокладка насоса | |
| 5 | 2***9 | Шпилька | |
| 6 | 2***6 | Кольцо стопорное | |
| 7 | 2***2 | Шток толкателя с втулкой в сборе | |
| 8 | 2***3 | Втулка штока толкателя | |
| 9 | 2***6 | Шток | |
| 10 | 4***0 | Толкатель поршня | |
| 11 | 4***7 | Фиксатор оси | |
| 12 | 2***6 | Сухарь толкателя | |
| 13 | 4***2 | Ролик толкателя | |
| 14 | 4***4 | Ось ролика | |
| 15 | 2***2 | Колпачок защитный | |
| 16 | 2***В | Рукоятка | |
| 17 | 2***Е | Цилиндр топливоподкачиваюшего насоса | |
| 18 | 2***Е | Поршень топливоподкачивающего насоса | |
| 19 | 0***2 | Кольцо | |
| 20 | 2***4 | Клапан топливного насоса | |
| 21 | 2***2 | Пружина клапана | |
| 22 | 8***П | Шайба | |
| 23 | 2***6 | Пробка клапана | |
| 24 | 2***9 | Кольцо втулки вала уплотнительное | |
| 25 | 2***6 | Кольцо | |
| 26 | 2***Г | Корпус цилиндра | |
| 27 | 2***8 | Поршень топливного насоса | |
| 28 | 2***2 | Пружина поршня | |
| 29 | 8***П | Шайба | |
| 30 | 4***4 | Пробка пружины | |
| 31 | 2***9 | Гайка | |
| 32 | 2***9 | Шайба пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
