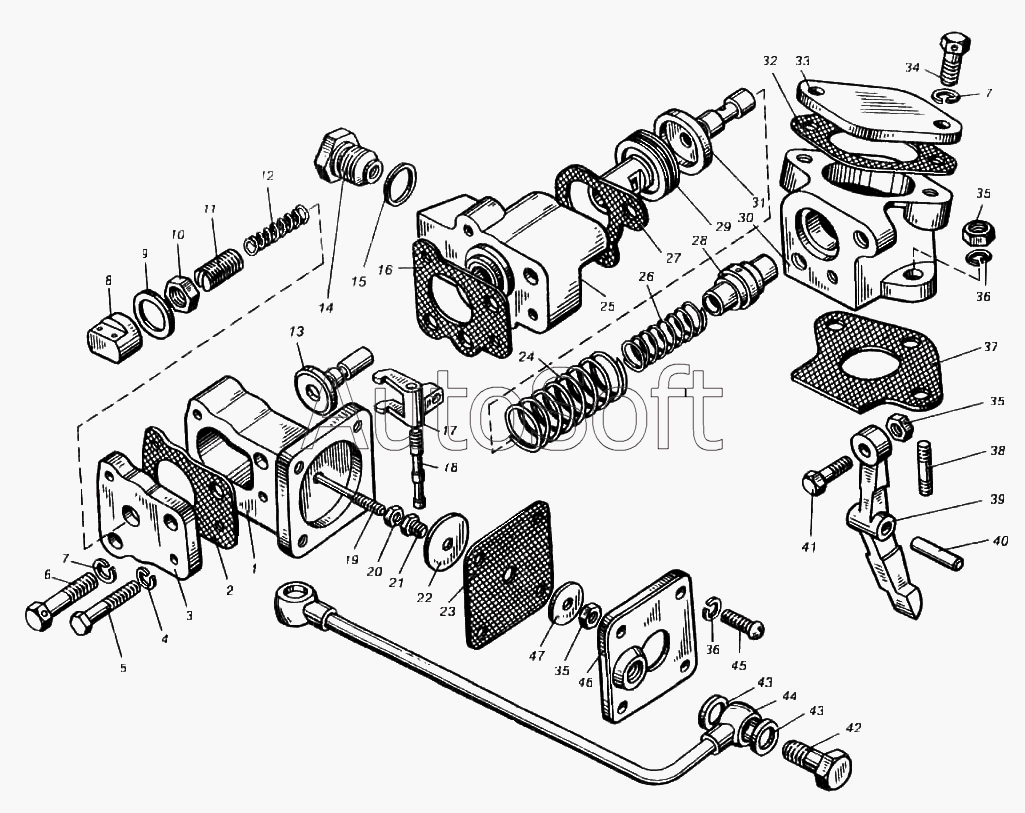

Каталог запасных частей к технике: ПТЗ К-702МВА. Корректор подачи топлива по наддуву двигателя ЯМЗ-8423.10
36
36
25
26
27
28
29
30
31
32
33
34
35
35
35
24
37
38
39
40
41
42
43
43
44
45
46
47
12
1
2
3
4
5
6
7
7
8
9
10
11
423.1110860-20
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 423.1110860-20 | 4***0 | Корректор подачи топлива в сборе | |
| 1 | 4***0 | Корпус мембраны | |
| 2 | 4***5 | Прокладка крышки | |
| 3 | 4***3 | Крышка | |
| 4 | 2***9 | Шайба пружинная | |
| 5 | 2***9 | Болт | |
| 6 | 3***9 | Болт | |
| 7 | 2***2 | Шайба пружинная | |
| 8 | 4***0 | Колпачок корпуса | |
| 9 | 3***П | Прокладка | |
| 10 | 3***5 | Гайка | |
| 11 | 4***8 | Корпус пружины | |
| 12 | 4***6 | Пружина корректора | |
| 13 | 4***0 | Золотник | |
| 14 | 4***2 | Ввертыш | |
| 15 | 3***П | Шайба | |
| 16 | 4***1 | Прокладка | |
| 17 | 4***9 | Рычаг корректора | |
| 18 | 4***1 | Ось рычага | |
| 19 | 4***7 | Шток мембраны | |
| 20 | 3***3 | Гайка | |
| 21 | 4***8 | Втулка штока | |
| 22 | 4***2 | Фланец | |
| 23 | 4***1 | Мембрана | |
| 24 | 4***2 | Пружина поршня | |
| 25 | 4***6 | Корпус корректора | |
| 26 | 4***2 | Пружина гильзы | |
| 27 | 4***9 | Прокладка | |
| 28 | 4***0 | Гильза упора | |
| 29 | 4***0 | Поршень корректора | |
| 30 | 4***3 | Проставка | |
| 31 | 4***0 | Упор | |
| 32 | 2***2 | Прокладка сапуна | |
| 33 | 4***1 | Фланец | |
| 34 | 8***9 | Болт | |
| 35 | 2***9 | Гайка | |
| 36 | 2***9 | Шайба пружинная | |
| 37 | 4***4 | Прокладка | |
| 38 | 2***9 | Шпилька | |
| 39 | 4***0 | Рычаг корректора | |
| 40 | 4***9 | Ось рычага | |
| 41 | 3***9 | Болт | |
| 42 | 3***2 | Болт | |
| 43 | 3***4 | Шайба | |
| 44 | 8***8 | Трубка подвода воздуха | |
| 45 | 3***5 | Винт крепления крышки смотрового люка | |
| 46 | 4***4 | Крышка мембраны | |
| 47 | 3***5 | Шайба |
