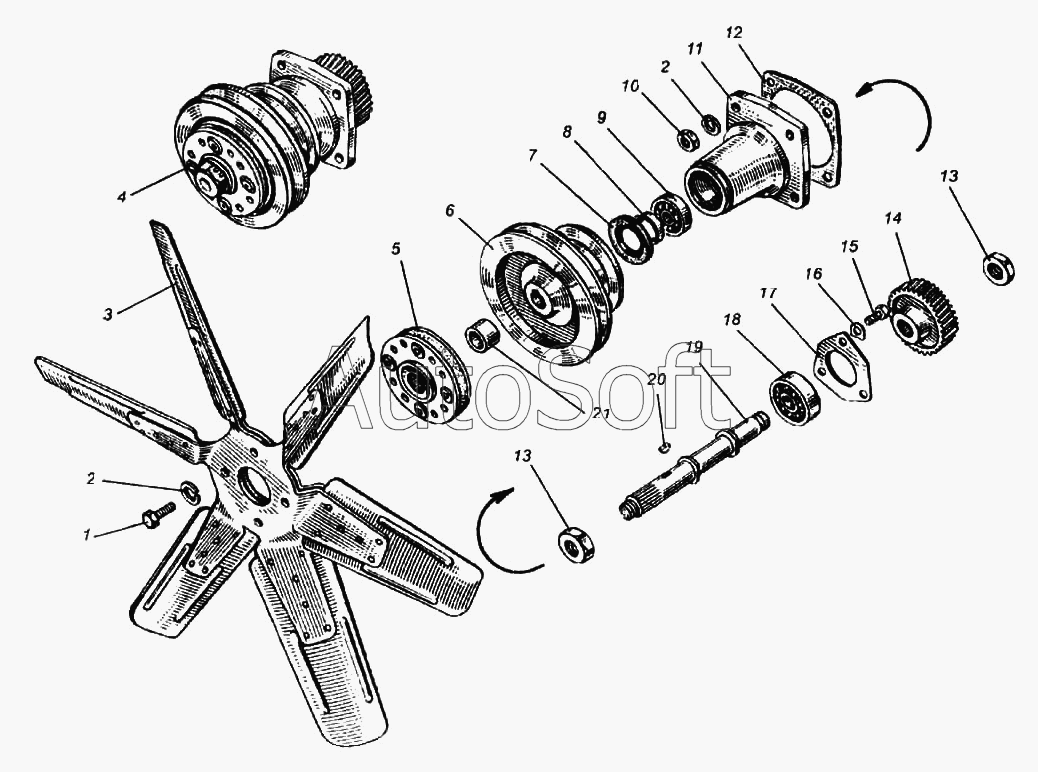

Каталог запасных частей к технике: ПТЗ К-702МВА. Вентилятор двигателя-238НД
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт крепления заглушки люка | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 2***6 | Крыльчатка | |
| 4 | 2***В | Привод вентилятора | |
| 5 | 2***В | Муфта вентилятора упругая в сборе | |
| 6 | 2***5 | Шкив | |
| 7 | 2***0 | Сальник привода вентилятора в сборе | |
| 8 | 2***5 | Втулка сальника | |
| 9 | 6***К | Подшипник | |
| 10 | 2***9 | Гайка | |
| 11 | 2***2 | Корпус привода вентилятора | |
| 12 | 2***8 | Прокладка корпуса привода вентилятора | |
| 13 | 2***9 | Гайка | |
| 14 | 2***6 | Шестерня | |
| 15 | 2***9 | Болт крепления сапуна | |
| 16 | 3***5 | Шайба | |
| 17 | 2***7 | Фланец упорный | |
| 18 | 3***5 | Шарикоподшипник вала ведомой шестерни радиальный | |
| 19 | 2***0 | Вал | |
| 20 | 3***2 | Шпонка сегментная | |
| 21 | 2***8 | Втулка |
