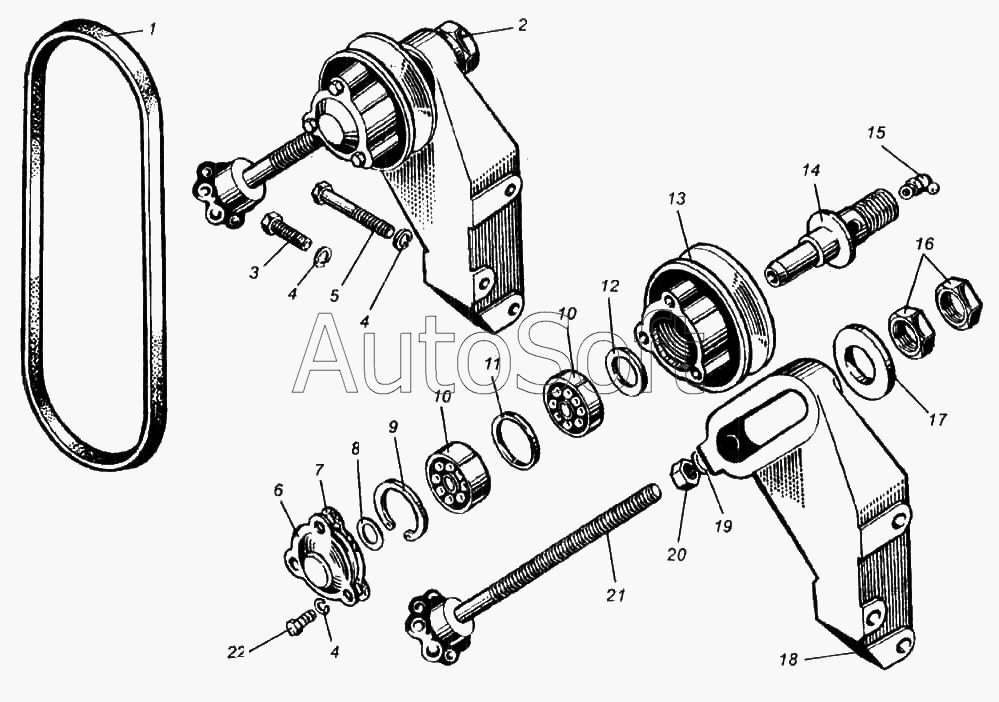

Каталог запасных частей к технике: ПТЗ К-702МВА. Натяжное устройство двигателя-238НД
12
22
21
20
19
18
17
16
15
14
13
1
11
10
10
9
8
7
6
5
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Ремень | |
| 2 | 2***3 | Натяжное устройство в сборе | |
| 3 | 2***9 | Болт крепления натяжного устройства | |
| 4 | 2***2 | Шайба пружинная | |
| 5 | 2***9 | Болт коробки водяного термостата | |
| 6 | 2***В | Крышка шкива натяжного устройства | |
| 7 | 2***0 | Прокладка крышки шкива | |
| 8 | 2***4 | Кольцо | |
| 9 | 2***8 | Кольцо пружинное упорное | |
| 10 | 2***3 | Шарикоподшипник валика водяного насоса задний | |
| 11 | 2***6 | Кольцо | |
| 12 | 2***7 | Сальник | |
| 13 | 2***В | Шкив натяжного устройства | |
| 14 | 2***6 | Ось | |
| 15 | П***а | Пресс-масленка | |
| 16 | 2***9 | Гайка | |
| 17 | 2***4 | Шайба | |
| 18 | 2***А | Кронштейн | |
| 19 | 2***2 | Шайба пружинная | |
| 20 | 2***9 | Гайка | |
| 21 | 2***2 | Болт-натяжитель ремня привода компрессора | |
| 22 | 2***9 | Болт крепления заглушки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
