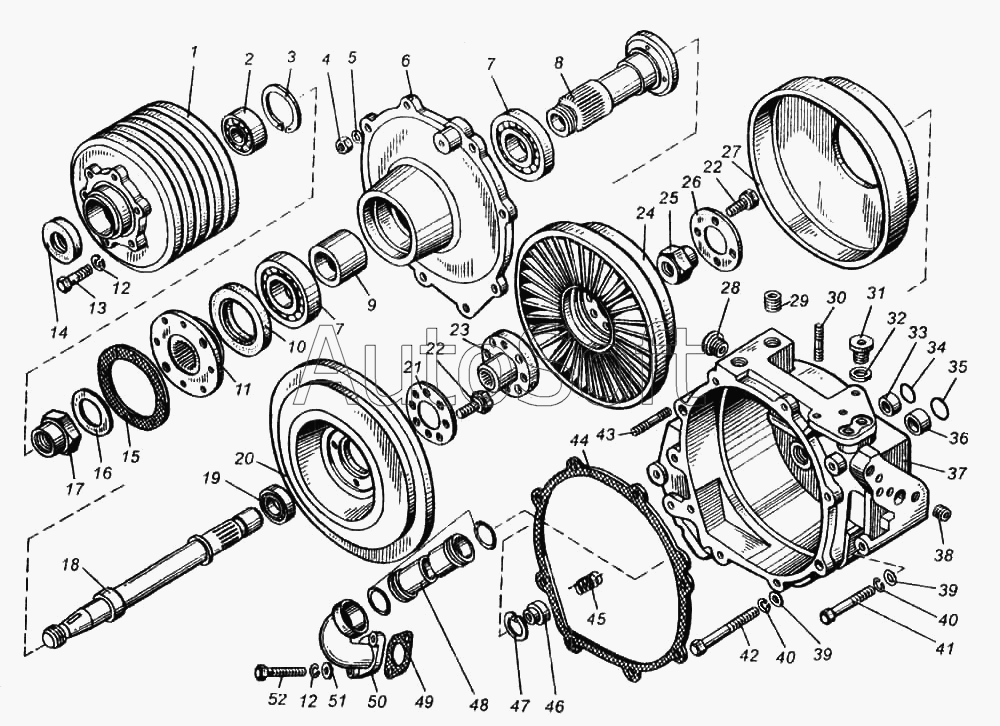

Каталог запасных частей к технике: ПТЗ К-702МВА. Гидромуфта привода вентилятора двигателя ЯМЗ-8423.10
40
40
27
28
29
30
31
32
33
34
35
36
37
38
39
39
26
41
42
43
44
45
46
47
48
49
50
51
52
13
1
2
3
4
5
6
7
7
8
9
10
11
12
12
8423.1318010
14
15
16
17
18
19
20
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8423.1318010 | 8***0 | Гидромуфта в сборе | |
| 8423.1318020 | 8***0 | Ведущий и ведомый вал гидромуфты в сборе | |
| 1 | 8***6 | Шкив привода гидромуфты | |
| 2 | 2***А | Подшипник | |
| 3 | 2***1 | Кольцо запорное | |
| 4 | 2***9 | Гайка | |
| 5 | 2***2 | Шайба пружинная | |
| 6 | 8***5 | Корпус подшипников | |
| 7 | 6***А | Подшипник | |
| 8 | 8***0 | Вал ведущей | |
| 9 | 8***6 | Втулка распорная | |
| 10 | 8***6 | Манжета в сборе | |
| 11 | 8***3 | Ступица шкива | |
| 12 | 2***2 | Шайба пружинная | |
| 13 | 2***9 | Болт | |
| 14 | 8***6 | Манжета в сборе | |
| 15 | 8***2 | Прокладка шкива | |
| 16 | 3***2 | Шайба | |
| 17 | 3***9 | Гайка | |
| 18 | 6***0 | Вал ведомый | |
| 19 | 1***5 | Подшипник | |
| 20 | 8***2 | Колесо ведущее | |
| 21 | 8***8 | Кольцо упорное | |
| 22 | 3***П | Болт | |
| 23 | 8***0 | Ступица ведомого колеса | |
| 24 | 8***6 | Колесо ведомое | |
| 25 | 3***9 | Гайка | |
| 26 | 8***9 | Кольцо упорное | |
| 27 | 8***4 | Кожух | |
| 28 | 3***9 | Ввертыш | |
| 29 | 3***9 | Ввертыш | |
| 30 | 2***9 | Шпилька | |
| 31 | 3***9 | Пробка сливная | |
| 32 | 3***П | Шайба | |
| 33 | 8***0 | Втулка маслоподводящего канала | |
| 34 | 0***5 | Кольцо | |
| 35 | 0***5 | Кольцо | |
| 36 | 8***2 | Втулка маслоотводящего канала | |
| 37 | 8***0 | Корпус-кронштейн | |
| 38 | 3***9 | Ввертыш | |
| 39 | 2***9 | Шайба | |
| 40 | 2***2 | Шайба пружинная | |
| 41 | 2***9 | Болт | |
| 42 | 2***9 | Болт | |
| 43 | 2***9 | Шпилька | |
| 44 | 8***8 | Прокладка корпуса | |
| 45 | 8***0 | Пружина | |
| 46 | 8***8 | Уплотнитель | |
| 47 | 8***7 | Кольцо запорное | |
| 48 | 8***0 | Трубка сливная | |
| 49 | 2***А | Прокладка патрубка | |
| 50 | 8***6 | Патрубок сливной | |
| 51 | 2***9 | Шайба | |
| 52 | 2***9 | Болт |
