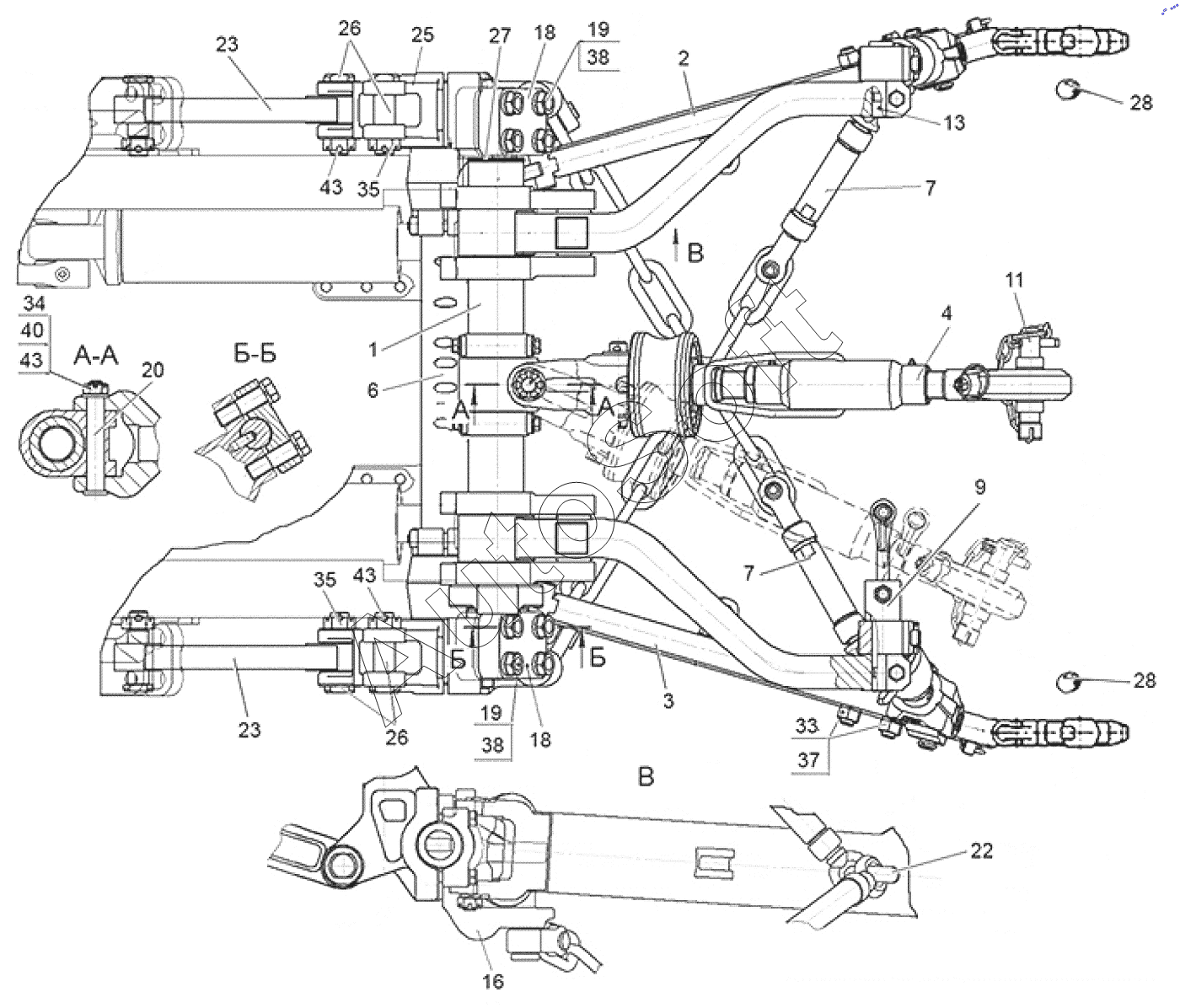

Каталог запасных частей к технике: ХТЗ 242К.20 (2020). 172.56.001-02 Устройство навесное заднее
33
23
23
25
26
26
27
28
28
22
34
35
35
37
38
38
40
43
43
43
11
1
2
3
4
6
7
7
9
13
16
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 172.56.001-02 | 1***2 | Устройство навесное заднее | |
| 1 | 1***6 | Ось верхняя | |
| 2 | 1***2 | Тяга нижняя | |
| 3 | 1***3 | Тяга нижняя | |
| 4 | 1***1 | Тяга верхняя | |
| 5 | 1***1 | Раскос | |
| 6 | 1***З | Ось нижняя | |
| 7 | 1***З | Растяжка с серьгой | |
| 8 | 1***1 | Растяжка | |
| 9 | 1***1 | Фиксатор | |
| 10 | 1***З | Цепочка с чекой | |
| 11 | 1***З | Палец с чекой | |
| 12 | 7***0 | Палец прицепной скобы | |
| 13 | 7***1 | Палец рычага малый | |
| 14 | 7***1 | Болт рычагов | |
| 15 | 1***1 | Бугель прицепной левый | |
| 16 | 1***2 | Бугель прицепной правый | |
| 17 | 1***З | Болт | |
| 18 | 1***2 | Крышка бугеля стойки | |
| 19 | 1***З | Болт специальный | |
| 20 | 1***6 | Палец тяги соединительный | |
| 21 | 1***8 | Палец | |
| 22 | 1***0 | Стремянка | |
| 23 | 1***А | Стяжка | |
| 24 | 1***6 | Кронштейн бугеля левый | |
| 25 | 1***1 | Кронштейн | |
| 26 | 1***5 | Палец | |
| 27 | 1***6 | Шайба | |
| 28 | 1***8 | Шарнир | |
| 29 | 1***1 | Шплинт | |
| 30 | 1***7 | Ось | |
| 31 | 1***7 | Шарнир | |
| 32 | Г***2 | Гайка | |
| 33 | Г***2 | Гайка | |
| 34 | Г***2 | Гайка | |
| 35 | Г***2 | Гайка | |
| 36 | Ш***5 | Шайба | |
| 37 | Ш***5 | Шайба | |
| 38 | Ш***5 | Шайба | |
| 39 | Ш***5 | Шайба | |
| 40 | Ш***5 | Шайба | |
| 41 | Ш***5 | Шайба | |
| 42 | Ш***6 | Шплинт | |
| 43 | Ш***6 | Шплинт |
