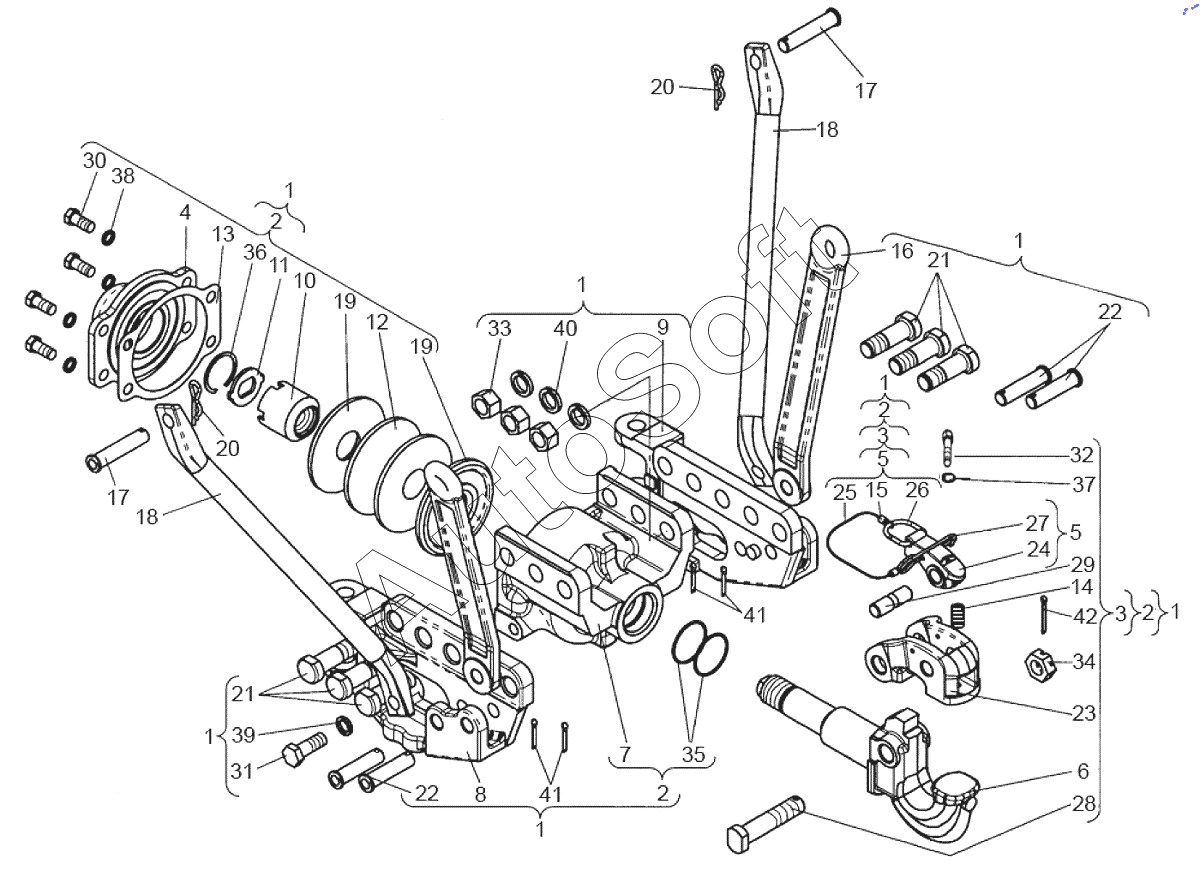

Каталог запасных частей к технике: ХТЗ 242К.20 (2020). 120.58.001-ХТЗ Устройство тягово-сцепное
32
22
22
23
24
25
26
27
28
29
30
31
21
21
33
34
35
36
37
38
39
40
41
41
42
11
1
1
1
1
1
1
1
2
2
2
2
3
3
4
5
5
6
7
8
9
10
12
13
14
15
16
17
17
18
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120.58.001-ХТЗ | 1***З | Устройство тягово-сцепное | |
| 1 | 1***3 | Корпус с кронштейнами | |
| 2 | 1***5 | Крюк с амортизатором | |
| 3 | 1***7 | Крюк с защелкой | |
| 4 | 1***8 | Крышка | |
| 5 | 1***9 | Защёлка | |
| 6 | 1***2 | Крюк | |
| 7 | 1***8 | Корпус | |
| 8 | 1***9 | Кронштейн левый | |
| 9 | 1***0 | Кронштейн правый | |
| 10 | 1***3 | Гайка | |
| 11 | 1***6 | Шайба | |
| 12 | 1***9 | Виброизолятор | |
| 13 | 1***0 | Прокладка | |
| 14 | 1***А | Пружина | |
| 15 | 5***0 | Втулка | |
| 16 | 1***А | Серьга раскоса | |
| 17 | 1***2 | Ось 22-22х/5х105 ГОСТ 9650-71 | |
| 18 | 1***4 | Растяжка | |
| 19 | 1***А | Шайба упорная | |
| 20 | 1***1 | Шплинт | |
| 21 | 1***2 | Палец | |
| 22 | 1***2 | Ось 6-22h 12х90 ГОСТ 9650-80 | |
| 23 | 1***6 | Скоба | |
| 24 | 1***0 | Защёлка | |
| 25 | 1***1 | Канат | |
| 26 | 1***2 | Кольцо | |
| 27 | 1***3 | Стопор | |
| 28 | 1***4 | Палец | |
| 29 | 1***6 | Палец | |
| 30 | Б***9 | Болт | |
| 31 | Б***9 | Болт | |
| 32 | В***9 | Винт | |
| 33 | Г***2 | Гайка | |
| 34 | Г***2 | Гайка | |
| 35 | К***3 | Кольцо | |
| 36 | К***2 | Кольцо | |
| 37 | Ш***5 | Шайба | |
| 38 | Ш***5 | Шайба | |
| 39 | Ш***5 | Шайба | |
| 40 | Ш***5 | Шайба | |
| 41 | Ш***6 | Шплинт | |
| 42 | Ш***6 | Шплинт |
