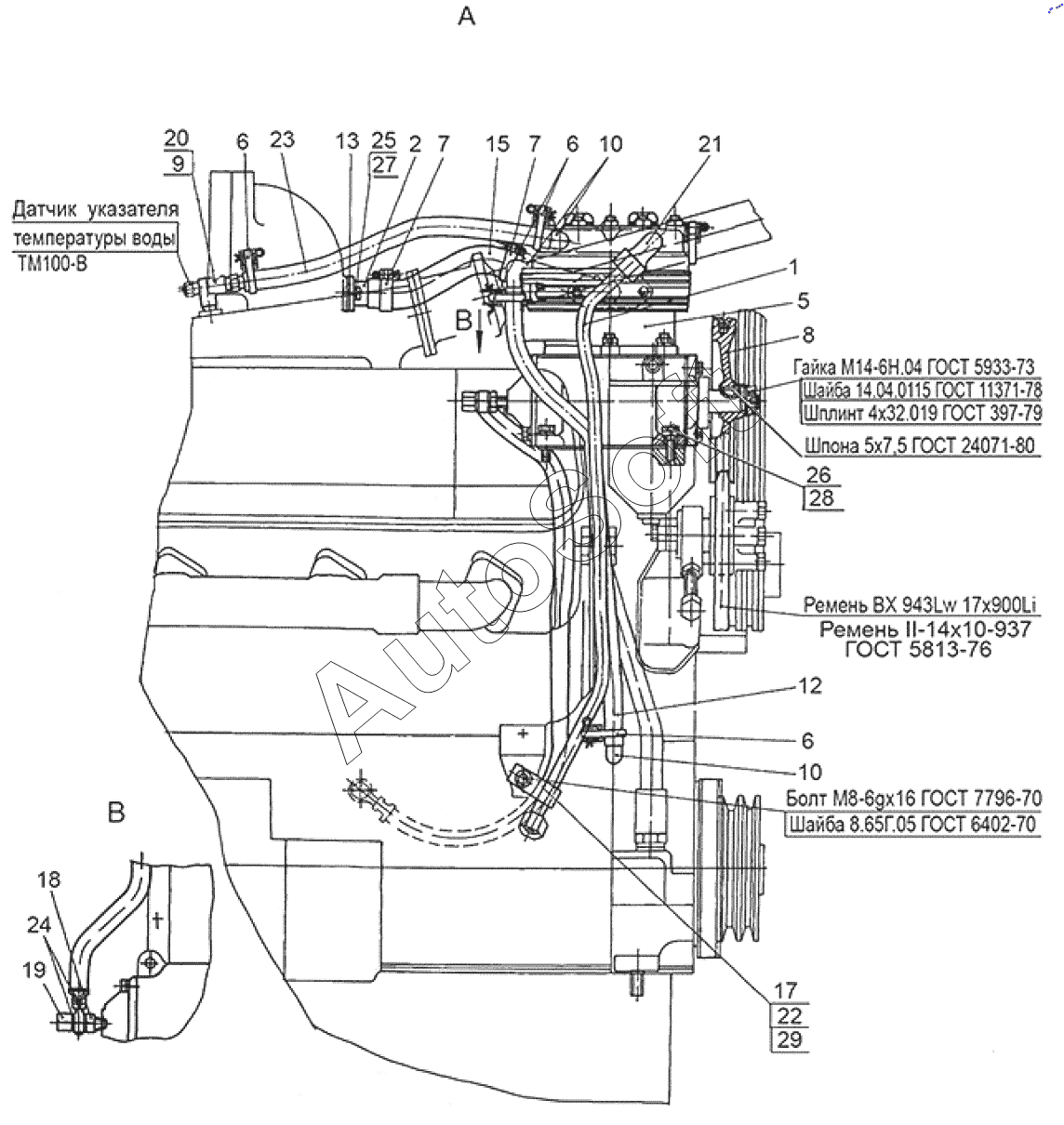

Каталог запасных частей к технике: ХТЗ 242К.20 (2020). 172.64.0100-2Р-01 Установка компрессора
15
29
28
27
26
25
24
23
22
21
20
19
18
17
13
12
10
10
9
8
7
7
6
6
6
5
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 172.64.0100-2Р-01 | 1***1 | Установка компрессора | |
| 1 | 1***1 | Труба | |
| 2 | 1***2 | Труба | |
| 3 | 1***4 | Труба | |
| 4 | 1***А | Трубка | |
| 5 | 5***1 | Компрессор | |
| 6 | T***2 | Скоба с червячной резьбой | |
| 7 | T***2 | Скоба с червячной резьбой | |
| 8 | 1***1 | Шкив | |
| 9 | 1***3 | Штуцер | |
| 10 | 1***0 | Угольник | |
| 11 | 1***3 | Ниппель | |
| 12 | 1***2 | Шланг | |
| 13 | 1***А | Прокладка | |
| 14 | 1***А | Прокладка | |
| 15 | 1***1 | Шланг | |
| 16 | 1***4 | Скоба | |
| 17 | 1***1 | Скоба | |
| 18 | 1***8 | Ниппель | |
| 19 | 1***9 | Гайка колпачковая | |
| 20 | 1***1 | Тройник | |
| 21 | 1***1 | Угольник | |
| 22 | 1***3 | Трубка | |
| 23 | 1***4 | Шланг | |
| 24 | Ш***0 | Шайба поворотного угольника | |
| 25 | Б***9 | Болт | |
| 26 | Б***9 | Болт | |
| 27 | Ш***5 | Шайба | |
| 28 | Ш***5 | Шайба | |
| 29 | Ш***5 | Шайба |
