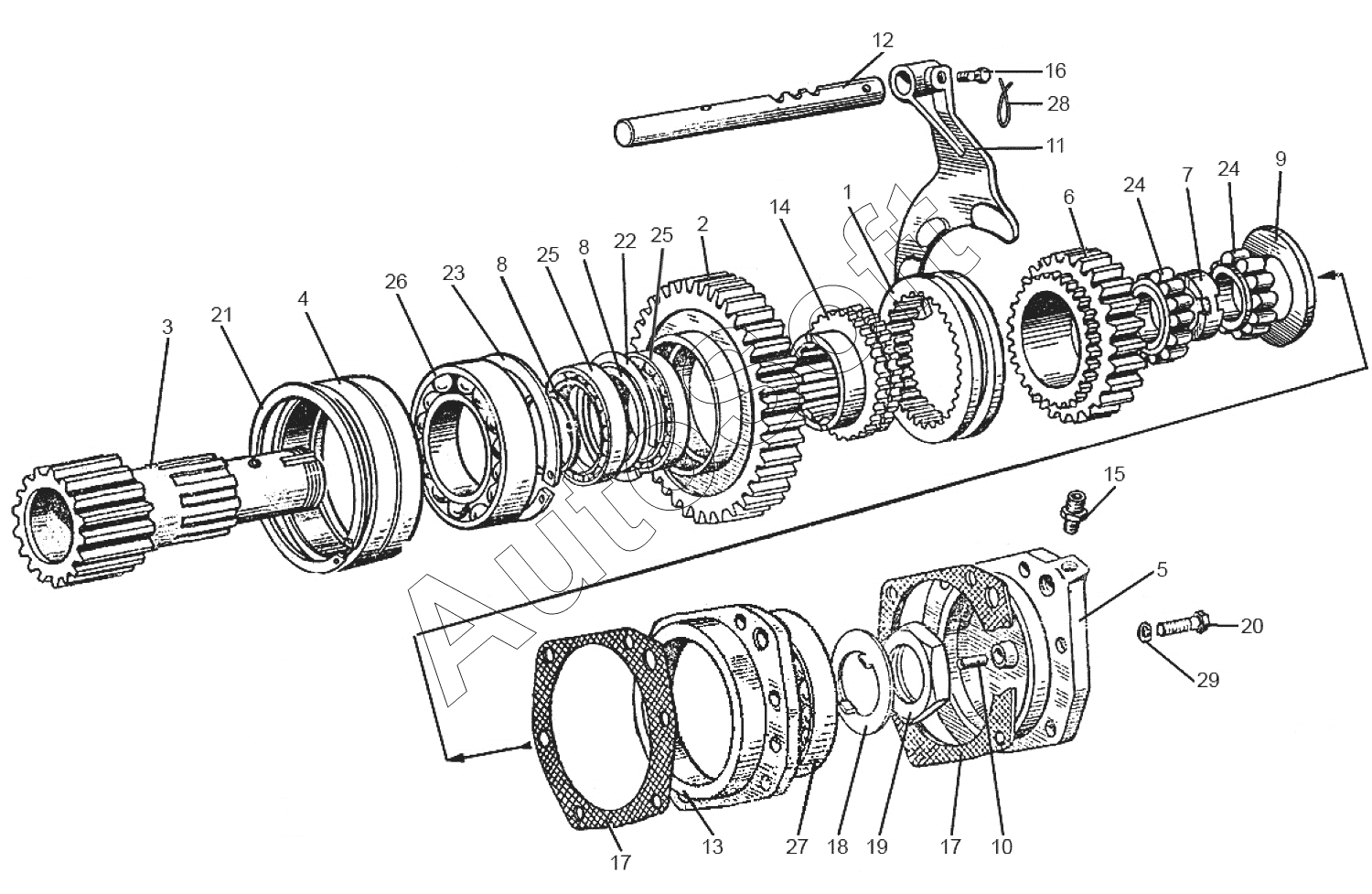

Каталог запасных частей к технике: ХТЗ 242К.20 (2020). 151.37.221 Муфта зубчатая включения
15
29
28
27
26
25
25
24
24
23
22
21
20
19
18
17
17
16
1
14
13
12
11
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Муфта зубчатая включения | |
| 2 | 1***А | Шестерня | |
| 3 | 1***4 | Вал первичный раздаточной коробки | |
| 4 | 1***3 | Стакан центрирующий | |
| 5 | 1***Б | Крышка | |
| 6 | 1***4 | Шестерня | |
| 7 | 1***1 | Втулка | |
| 8 | 1***2 | Кольцо проставочное | |
| 9 | 1***0 | Шайба | |
| 10 | 1***1 | Трубка | |
| 11 | 1***6 | Вилка включения рядов | |
| 12 | 1***3 | Валик | |
| 13 | 1***6 | Стакан | |
| 14 | 1***1 | Втулка зубчатая | |
| 15 | 1***2 | Штуцер | |
| 16 | 1***9 | Болт стопорный | |
| 17 | 1***Б | Прокладка | |
| 18 | 1***9 | Шайба замковая | |
| 19 | 1***1 | Гайка | |
| 20 | Б***9 | Болт | |
| 21 | К***0 | Кольцо | |
| 22 | К***0 | Кольцо | |
| 23 | К***0 | Кольцо | |
| 24 | П***Л | Подшипник | |
| 25 | П***3 | Подшипник | |
| 26 | П***G | Подшипник | |
| 27 | П***М | Подшипник | |
| 28 | П***Ч | Проволока | |
| 29 | Ш***5 | Шайба |
