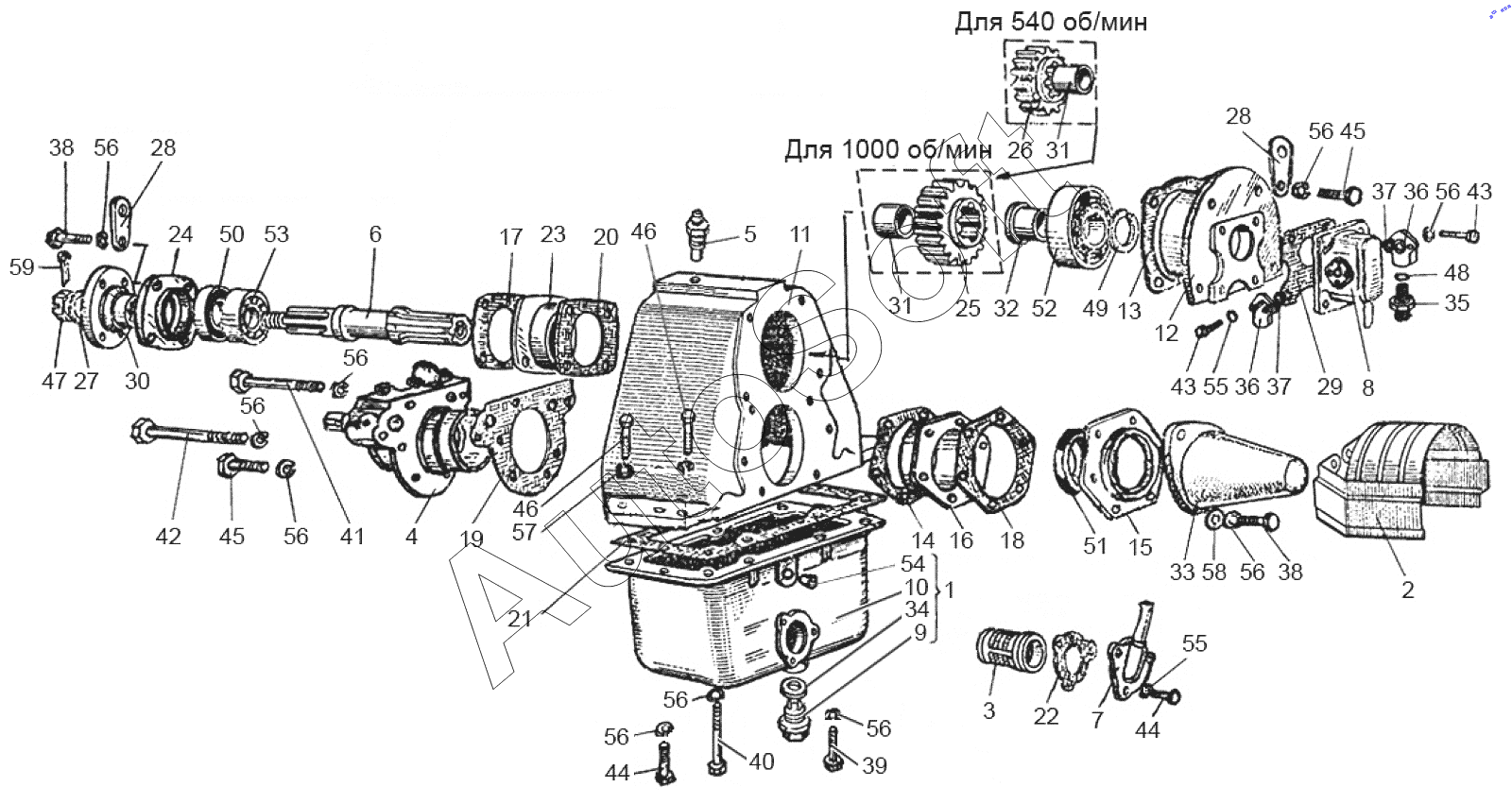

Каталог запасных частей к технике: ХТЗ 242К.20 (2020). 151.41.011А-07 Редуктор ВОМ
45
45
31
31
32
33
34
35
36
36
37
37
38
38
39
40
41
42
43
43
44
44
30
46
46
47
48
49
50
51
52
53
54
55
55
56
56
56
56
56
56
56
56
56
56
57
58
59
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.41.011А-07 | 1***7 | Редуктор ВОМ | |
| 1 | 1***A | Поддон | |
| 2 | 1***5 | Кожух защитный | |
| 3 | 1***A | Заборник | |
| 4 | 1***1 | Крышка со втулкой | |
| 5 | 1***1 | Пробка-сапун | |
| 6 | 1***2 | Вал ведущий | |
| 7 | 1***8 | Труба всасывания в сборе | |
| 8 | Н***3 | Насос | |
| 9 | П***Б | Пробка магнитная | |
| 10 | 1***A | Поддон | |
| 11 | 1***A | Корпус редуктора ВОМ | |
| 12 | 1***Б | Крышка | |
| 13 | 1***1 | Прокладка | |
| 14 | 1***2 | Прокладка | |
| 15 | 1***8 | Корпус | |
| 16 | 1***4 | Стакан | |
| 17 | 1***1 | Прокладка | |
| 18 | 1***2 | Прокладка | |
| 19 | 1***2 | Прокладка | |
| 20 | 1***1 | Прокладка | |
| 21 | 1***1 | Прокладка | |
| 22 | 1***1 | Прокладка | |
| 23 | 1***A | Стакан | |
| 24 | 1***B | Корпус уплотнения | |
| 25 | 1***A | Колесо зубчатое | |
| 26 | 1***A | Колесо зубчатое | |
| 27 | 1***4 | Шайба упорная | |
| 28 | 1***7 | Ушко | |
| 29 | 1***2 | Прокладка | |
| 30 | 1***1 | Муфта фланца | |
| 31 | 1***4 | Втулка | |
| 32 | 1***А | Втулка | |
| 33 | 1***1 | Колпак | |
| 34 | К***9 | Кольцо уплотняющее | |
| 35 | Н***5 | Штуцер | |
| 36 | Н***B | Муфта угловая | |
| 37 | Н***8 | Кольцо | |
| 38 | Б***9 | Болт | |
| 39 | Б***9 | Болт | |
| 40 | Б***9 | Болт | |
| 41 | Б***9 | Болт | |
| 42 | Б***9 | Болт | |
| 43 | Б***9 | Болт | |
| 44 | Б***9 | Болт | |
| 45 | Б***9 | Болт | |
| 46 | Б***9 | Болт | |
| 47 | Г***2 | Гайка | |
| 48 | К***2 | Кольцо | |
| 49 | К***0 | Кольцо | |
| 50 | М***4 | Манжета | |
| 51 | М***4 | Манжета | |
| 52 | П***3 | Подшипник | |
| 53 | П***8 | Подшипник | |
| 54 | П***9 | Пробка | |
| 55 | Ш***5 | Шайба | |
| 56 | Ш***5 | Шайба | |
| 57 | Ш***5 | Шайба | |
| 58 | Ш***5 | Шайба | |
| 59 | Ш***6 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
