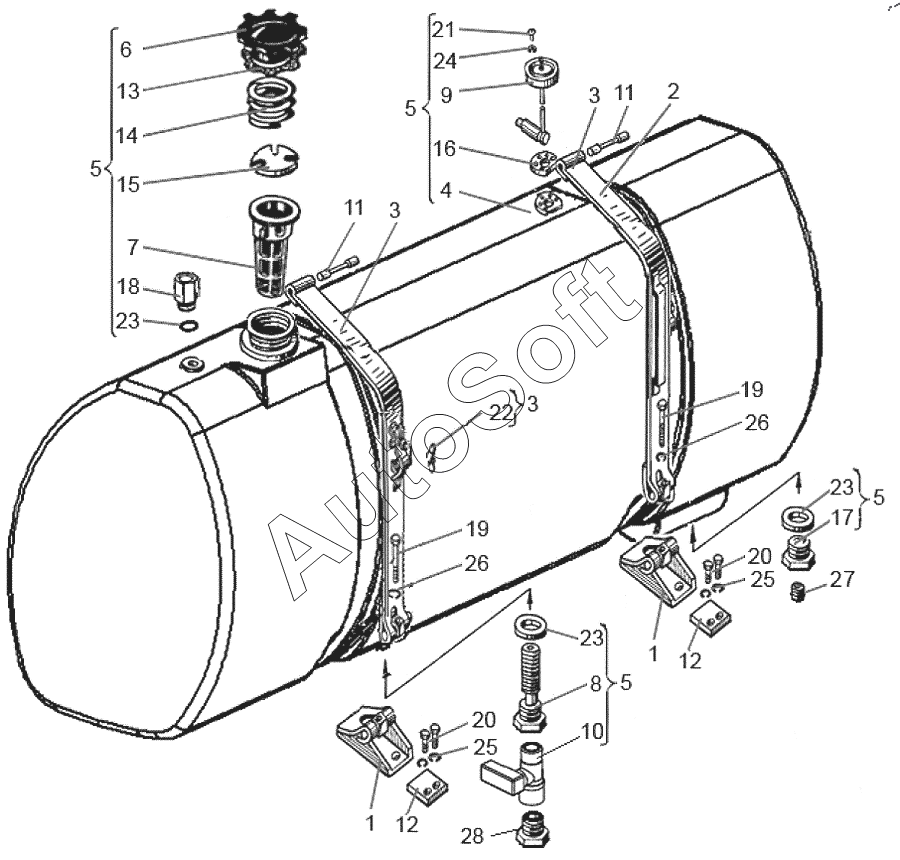

Каталог запасных частей к технике: ХТЗ 242К.20 (2020). 242К.50.030 Установка топливного бака
14
28
27
26
26
25
25
24
23
23
23
22
21
20
20
19
19
18
17
16
15
13
12
12
11
11
10
9
8
7
6
5
5
5
5
4
3
3
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 242К.50.030 | 2***0 | Установка топливного бака | |
| 1 | 1***1 | Постель бака | |
| 2 | 1***2 | Лента бака левая | |
| 3 | 1***2 | Лента бака правая | |
| 4 | 1***Д | Бак | |
| 5 | 1***2 | Бак топливный | |
| 6 | 7***4 | Крышка в сборе | |
| 7 | 1***6 | Фильтр 160Б ГОСТ 15870-84 | |
| 8 | 2***8 | Переходник | |
| 9 | Б***Д | Датчик указателя уровня топлива | |
| 10 | К***й | Кран шаровый | |
| 11 | 1***5 | Палец | |
| 12 | 1***8 | Пластина | |
| 13 | 7***3 | Прокладка | |
| 14 | 7***6 | Пружина | |
| 15 | 1***3 | Заслонка | |
| 16 | 1***Б | Прокладка | |
| 17 | 1***1 | Переходник | |
| 18 | 1***3 | Штуцер | |
| 19 | 1***1 | Болт | |
| 20 | Б***9 | Болт | |
| 21 | В***9 | Винт | |
| 22 | Г***2 | Гайка | |
| 23 | К***2 | Кольцо | |
| 24 | Ш***5 | Шайба | |
| 25 | Ш***5 | Шайба | |
| 26 | Ш***5 | Шайба | |
| 27 | П***9 | Пробка | |
| 28 | 2***1 | Переходник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
