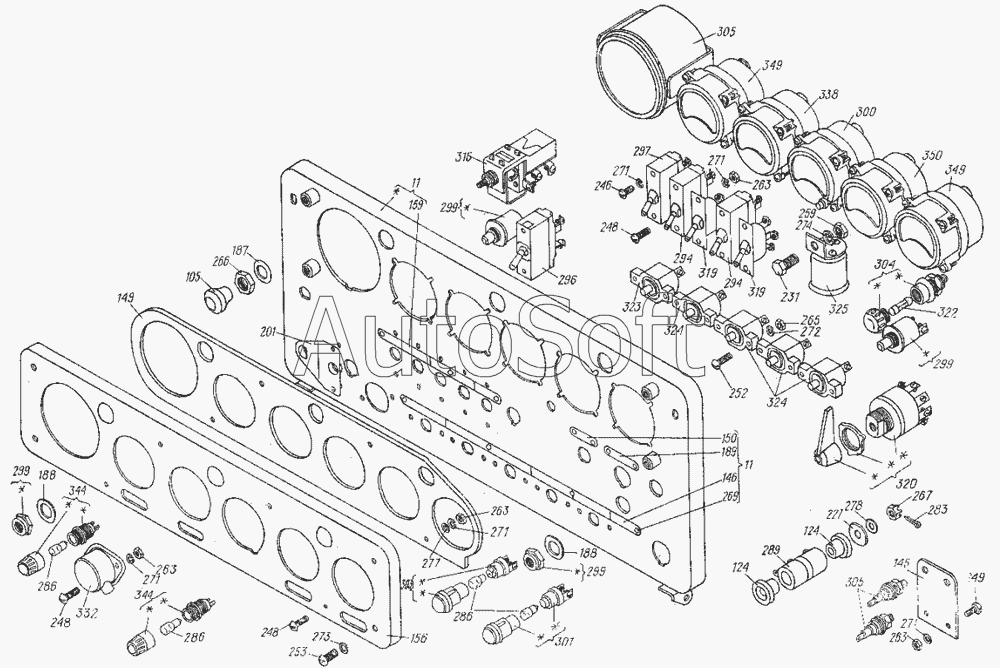

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Щиток приборов 6.50.012-4
11
11
105
124
124
145
146
149
150
156
159
187
188
188
189
201
227
231
246
248
248
248
249
252
253
259
263
263
263
263
265
266
267
269
271
271
271
271
271
272
273
274
277
278
283
286
286
286
289
294
294
296
297
299
299
299
299
300
304
305
316
319
319
320
322
323
324
324
325
332
336
338
344
344
345
346
349
349
350
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11 | 6***4 | Корпус щитка | |
| 105 | 1***9 | Рукоятка | |
| 124 | 2***5 | Втулка | |
| 145 | 6***9 | Пластина | |
| 146 | 6***1 | Табличка | |
| 149 | 6***3 | Пластина подсветки приборов | |
| 150 | 6***4 | Табличка | |
| 156 | 6***5 | Панель верхняя | |
| 159 | 6***3 | Табличка | |
| 187 | 8***3 | Шайба стопорная | |
| 188 | 8***1 | Шайба стопорная | |
| 189 | 8***6 | Табличка | |
| 201 | 8***6 | Табличка | |
| 227 | Ш***р | Шайба | |
| 231 | [***] | Болт М8.6gx12.66.019 ГОСТ 7796-70 | |
| 246 | [***] | Винт В1.М4-6gx8.58.019 ГОСТ 17473-80 | |
| 248 | [***] | Винт В1.М4-6gx12.58.019 ГОСТ 17473-80 | |
| 249 | [***] | Винт В1.М4-6gx18.58.019 ГОСТ 17473 | |
| 252 | [***] | Винт В1.М5-6gx18.58.019 ГОСТ 17473-80 | |
| 253 | [***] | Винт В1.М6-6gx12.58.019 ГОСТ 17473-80 | |
| 259 | [***] | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 263 | [***] | Гайка М4.6Н.8.0112 ГОСТ 5927-70 | |
| 265 | [***] | Гайка М5.6Н.0112 ГОСТ 5927-70 | |
| 266 | [***] | Гайка М12х1,25.6Н.8.0112 ГОСТ 5929-70 | |
| 267 | [***] | Гайка М6.6Н.8.0112 ГОСТ 5932-73 | |
| 269 | [***] | Заклепка 2-4x6.37 ГОСТ 12642-80 | |
| 271 | [***] | Шайба 4.65Г.0115 ГОСТ 6402-70 | |
| 272 | [***] | Шайба 5.65Г.0115 ГОСТ 6402-70 | |
| 273 | [***] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 274 | [***] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 277 | [***] | Шайба 4.01.0115 ГОСТ 11371-78 | |
| 278 | [***] | Шайба 6.01.0115 ГОСТ 11371-78 | |
| 283 | [***] | Шплинт 1,6x12.016 ГОСТ 397-79 | |
| 286 | А***1 | Лама А24-1 ГОСТ 2023-75 | |
| 289 | [***] | Резистор 1 ПЭВР-50-27 0м+/-10% ГОСТ 6513-75 | |
| 294 | А***2 | Автомат типа АЗС-2 ТУ 16-526.015-73 | |
| 296 | А***0 | Автомат типа АЗС-10 ТУ 16-526.015-73 | |
| 297 | А***0 | Автомат типа АЗС-50 ТУ 16-526.015-73 | |
| 299 | В***Л | Включатель ТУ 37.003.402-73 | |
| 300 | В***0 | Вольтамперметр ВА-340, 120А 30В ТУ 25-04.023-78Е | |
| 304 | Д***1 | Держатель предохранителя ДПК1-1 ГА0.481.012ТУ | |
| 305 | 2***А | Диод 2Д201А УЖ0.321.064ТУ | |
| 316 | П***8 | Переключатель П38 ТУ 37.003.417-73 | |
| 319 | П***М | Переключатель ПП-45М ТУ 16-526.016-73 | |
| 320 | П***8 | Переключатель указателей П118 ТУ 37.003.704-80 | |
| 322 | П***5 | Предохранитель ПЦ-30-5 АГО.481.501 ТУ | |
| 323 | П***3 | Предохранитель термобиметаллический ПР3 ТУ 37.003.008-80 | |
| 324 | П***0 | Предохранитель термобиметаллический ПР310 ТУ 37.003.008-80 | |
| 325 | Р***Б | Прерыватель указателей поворота РС401Б ТУ 37.003.332-73 | |
| 332 | Ш***1 | Розетка штепсельная ШР-51 ТУ 3-876-75 | |
| 336 | С***5 | Спидометр СП135 ТУ 37.003.333-77 | |
| 338 | Т***Т | Термометр универсальный электрический ТУЭ-48-Т ТУ 25.04.1270-78Е | |
| 344 | Ф***3 | Фонарь ФШМ2-3 ду0.242.001 ТУ | |
| 345 | П***К | Фонарь контрольной лампы ПД20-3803000-К ТУ 37.008.293-72 | |
| 346 | П***Л | Фонарь контрольной лампы ПД20-3803000-Л ТУ 37.003.293-72 | |
| 349 | Т***5 | Электрический дистанционный манометр ТЭМ-15 ТУ ТЭМ-15 | |
| 350 | Э***Н | Электрический дистанционный манометр унифицированный ЭДМУ-6-Н ЭДМУ ТУ |
