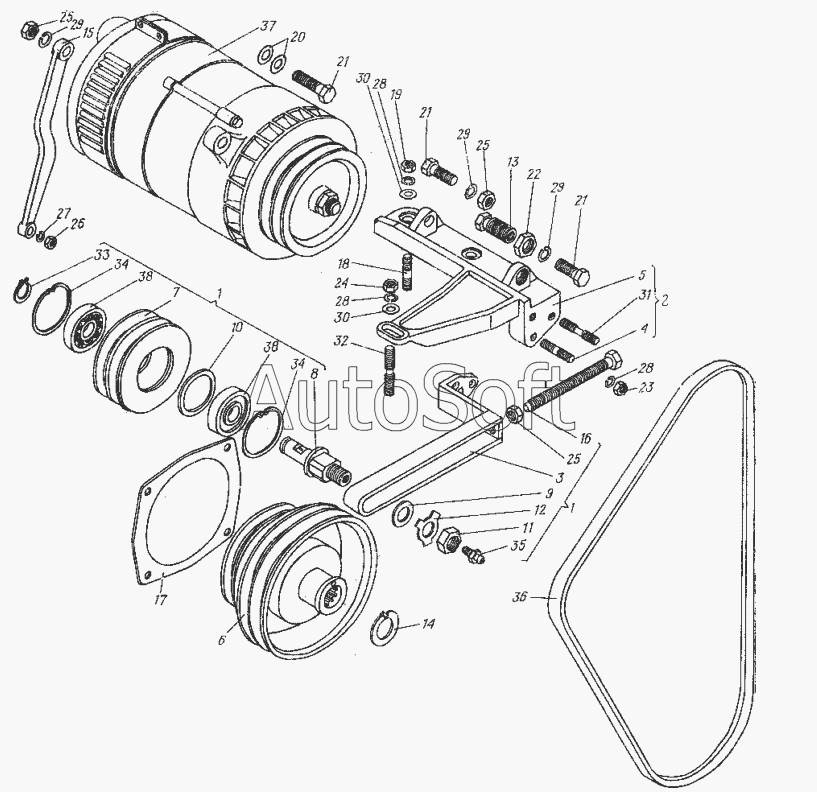

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Установка генератора 8.84.001
30
30
21
21
21
22
23
24
25
25
25
26
27
28
28
28
29
29
29
20
31
32
33
34
34
35
36
37
38
38
11
2
3
4
5
6
7
8
9
10
1
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Устройство натяжное | |
| 2 | 8***1 | Кронштейн | |
| 3 | 8***3 | Кронштейн | |
| 4 | 5***8 | Шпилька | |
| 5 | 8***1 | Кронштейн генератора | |
| 6 | В***5 | Шкив | |
| 7 | 8***6 | Шкив натяжной | |
| 8 | 8***9 | Ось натяжного шкива | |
| 9 | 8***0 | Шайба | |
| 10 | 8***1 | Кольцо | |
| 11 | 8***3 | Гайка | |
| 12 | 8***4 | Шайба стопорная | |
| 13 | 8***7 | Втулка резьбовая | |
| 14 | 8***8 | Шайба стопорная | |
| 15 | 8***1 | Планка | |
| 16 | 8***0 | Винт натяжной | |
| 17 | 2***8 | Прокладка | |
| 18 | 2***9 | Шпилька | |
| 19 | 2***9 | Гайка | |
| 20 | Ш***р | Шайба | |
| 21 | [***] | Болт М12.6gx55.88.35.019 ГОСТ 7795-70 | |
| 22 | [***] | Гайка М20х1,5.6Н.8.0112 ГОСТ 2526-70 | |
| 23 | [***] | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 24 | [***] | Гайка М10х1,25.6Н.6.0112 ГОСТ 5915-70 | |
| 25 | [***] | Гайка М12.6.0112 ГОСТ 5915-70 | |
| 26 | [***] | Гайка М8х1.6Н.8.0112 ГОСТ 5929-70 | |
| 27 | [***] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 28 | [***] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 29 | [***] | Шайба 12Т.65Г.0115 ГОСТ 6402-70 | |
| 30 | [***] | Шайба 10.01.0115 ГОСТ 11371-78 | |
| 31 | [***] | Шпилька М10хТо/6gх25.66.013-6 ГОСТ 22036-76 | |
| 32 | [***] | Шпилька М10х1,5То/1,256gх90.66.013-6 ГОСТ 22036-76 | |
| 33 | Б***7 | Кольцо ГОСТ 13942-68 | |
| 34 | Б***0 | Кольцо ГОСТ 13942-68 | |
| 35 | [***] | Масленка 1.1.Ц6 ГОСТ 19853-74 | |
| 36 | [***] | Ремень 1-11x10-950 ГОСТ 5813-76 | |
| 37 | Г***0 | Генератор Г290В-0 ТУ 37.003.946-79 | |
| 38 | 2***А | Подшипник |
