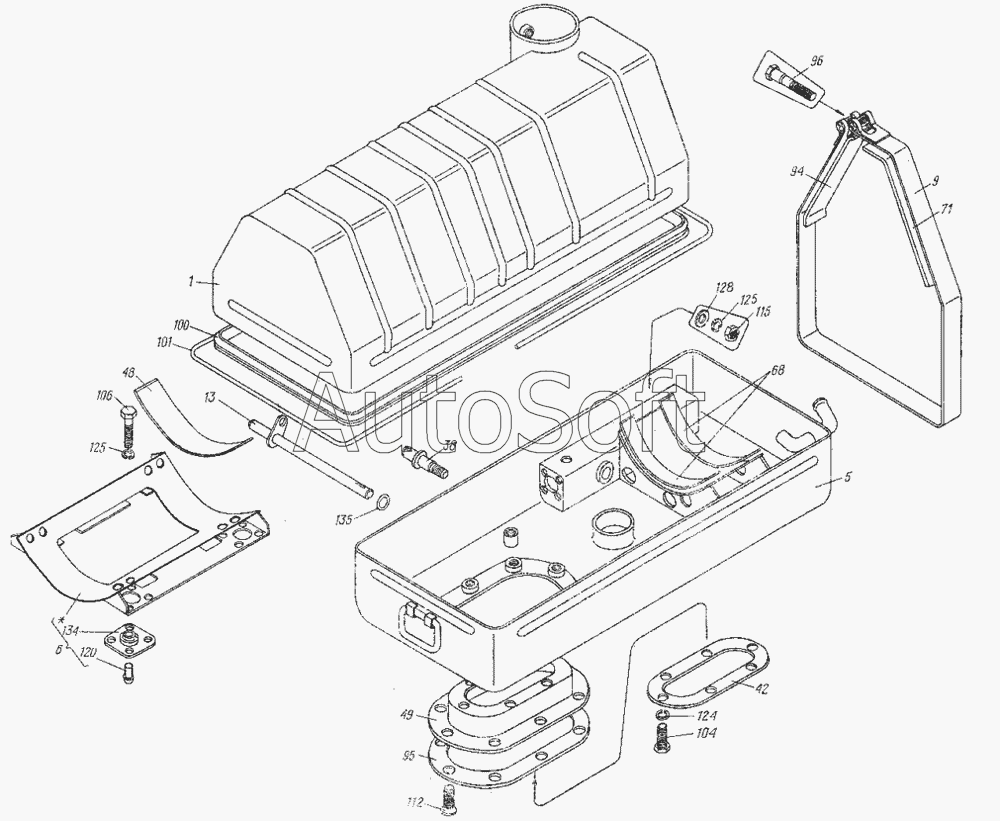

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Установка ФВУ-200 10.80.010
96
135
134
128
125
125
124
120
115
112
106
104
101
100
1
95
94
71
68
49
48
42
38
13
9
6
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Выгородка верхняя | |
| 5 | 1***1 | Поддон | |
| 6 | 1***6 | Постель фильтра в сборе | |
| 9 | 1***9 | Лента стяжная в сборе | |
| 13 | 1***1 | Валик в сборе | |
| 38 | 1***5 | Палец | |
| 42 | 1***9 | Фланец | |
| 48 | 2***7 | Накладка | |
| 49 | 2***8 | Проставка | |
| 68 | 2***6 | Прокладка | |
| 71 | 2***7 | Прокладка | |
| 94 | 1***0 | Прокладка | |
| 95 | 1***1 | Фланец | |
| 96 | 1***5 | Винт стяжной | |
| 100 | 1***7 | Окантовка НТ-9 | |
| 101 | 1***7 | Шнур распорный НТ-8 | |
| 104 | [***] | Болт М8.6gx20.66.019 ГОСТ 7796-70 | |
| 106 | [***] | Болт М10.6gx40.66.019 ГОСТ 7796-70 | |
| 112 | [***] | Винт В1.М8-6gx16.58.019 ГОСТ 17475-80 | |
| 115 | [***] | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 120 | [***] | Заклепка 5x10.31 ГОСТ 10299-80 | |
| 124 | [***] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 125 | [***] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 128 | [***] | Шайба 10.01.0115 ГОСТ 11371-78 | |
| 134 | [***] | АП-3-9,00-2 ГОСТ 11679.1-76 | |
| 135 | 0***2 | Кольцо ГОСТ 9833-73 |
