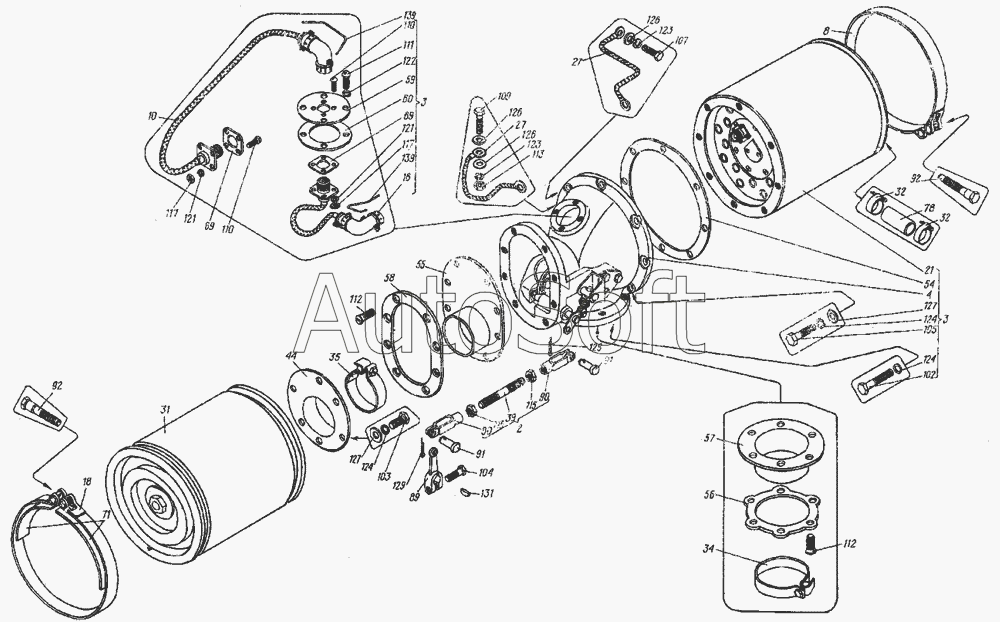

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Установка ФВУ-200 10.80.010
2
3
3
4
8
10
16
18
21
27
27
31
32
32
34
35
39
44
54
55
56
57
58
59
60
69
69
71
78
89
90
90
91
91
92
92
102
103
104
105
107
109
110
110
111
112
112
113
115
115
117
117
121
121
122
123
123
124
124
124
126
126
126
127
127
129
129
131
139
139
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 1***1 | Тяга | |
| 3 | 1***1 | Нагнетатель ВНСЦ-200 с коробкой | |
| 4 | 1***2 | Раздаточная коробка в сборе | |
| 8 | 1***8 | Лента стяжная в сборе | |
| 10 | 1***2 | Провод | |
| 16 | 2***2 | Провод | |
| 18 | 2***6 | Лента стяжная в сборе | |
| 21 | 2***1 | Нагнетатель ВНСЦ-200 | |
| 27 | 2***1 | Провод | |
| 31 | 5***7 | Фильтр-поглотитель ФПТ-200М | |
| 32 | Х***8 | Хомут | |
| 34 | Х***1 | Хомутик винтовой | |
| 35 | Х***1 | Хомутик винтовой | |
| 39 | 1***8 | Тяга | |
| 44 | 1***8 | Патрубок | |
| 54 | 2***0 | Прокладка | |
| 55 | 2***6 | Проставка | |
| 56 | 2***9 | Кольцо | |
| 57 | 2***0 | Патрубок | |
| 58 | 2***4 | Кольцо | |
| 59 | 2***2 | Шайба | |
| 60 | 2***3 | Прокладка | |
| 69 | 2***4 | Прокладка | |
| 71 | 2***7 | Прокладка | |
| 78 | 5***А | Шланг | |
| 89 | 8***1 | Рычаг | |
| 90 | 8***4 | Вилка | |
| 91 | 8***6 | Палец | |
| 92 | 8***0 | Винт стяжной | |
| 102 | [***] | Болт М8.6gx40.66.019 ГОСТ 7795-70 | |
| 103 | [***] | Болт М8.6gx16.86.019 ГОСТ 7796-70 | |
| 104 | [***] | Болт М8.6gx20.66.019 ГОСТ 7796-70 | |
| 105 | [***] | Болт М8.6gx25.66.019 ГОСТ 7796-70 | |
| 107 | [***] | Болт М6.6gx16.66.019 ГОСТ 7798-70 | |
| 109 | [***] | Болт М6.6gx25.66.019 ГОСТ 7798-70 | |
| 110 | [***] | Винт В1.М3-6gx12.58.019 ГОСТ 17473-80 | |
| 111 | [***] | Винт В1.М5-6gx12.58.019 ГОСТ 17473-80 | |
| 112 | [***] | Винт В1.М8-6gx16.58.019 ГОСТ 17475-80 | |
| 113 | [***] | Гайка М6.6.0112 ГОСТ 5915-70 | |
| 115 | [***] | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 117 | [***] | Гайка М3.6Н.8.0112 ГОСТ 5927-70 | |
| 121 | [***] | Шайба 3.65Г.0115 ГОСТ 6402-70 | |
| 122 | [***] | Шайба 5.65Г.0115 ГОСТ 6402-70 | |
| 123 | [***] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 124 | [***] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 126 | [***] | Шайба 6.01.0115 ГОСТ 11371-78 | |
| 127 | [***] | Шайба 8.01.0115 ГОСТ 11371-78 | |
| 129 | [***] | Шплинт 1,6x12.016 ГОСТ 397-79 | |
| 131 | [***] | Шпонка 3x5 ГОСТ 24071-80 | |
| 139 | [***] | Проволока КО 0,5 ГОСТ 792-67, l=100 мм |
