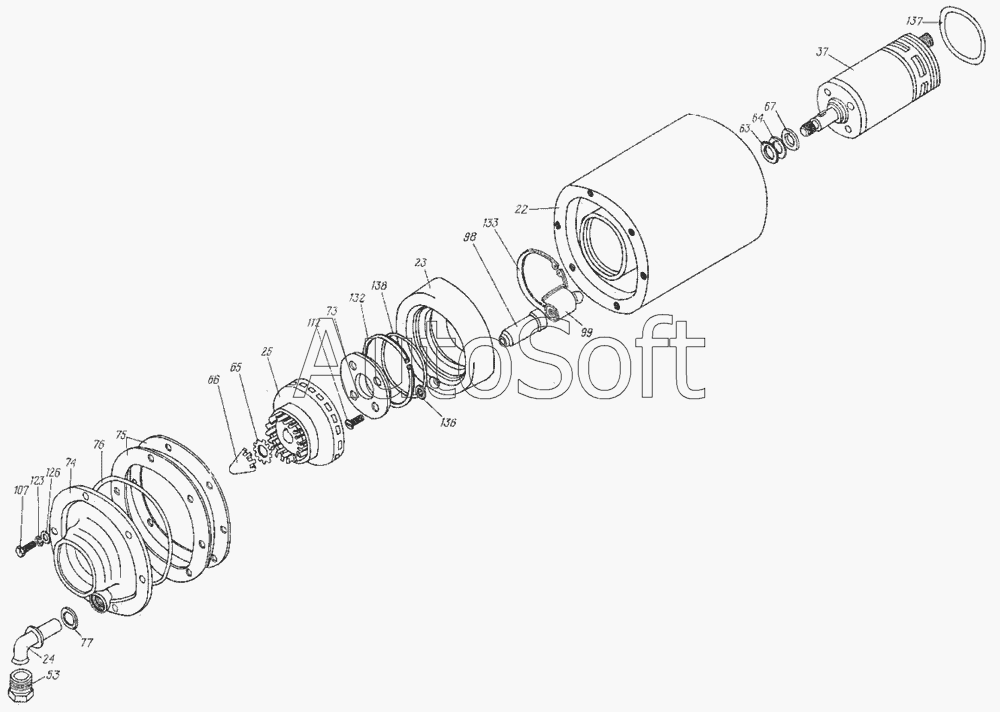

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Нагнетатель ВНСЦ-200 2С1.80.051
75
138
137
136
133
132
126
123
112
107
99
98
77
76
22
74
73
67
66
65
64
63
53
37
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 22 | 2***2 | Корпус в сборе | |
| 23 | 2***4 | Камера в сборе | |
| 24 | 2***5 | Трубка в сборе | |
| 25 | 2***4 | Крыльчатка | |
| 37 | Э***4 | Электродвигатель ЭД-25 | |
| 53 | 2***6 | Гайка упорная | |
| 63 | 2***7 | Прокладка регулировочная | |
| 64 | 2***8 | Прокладка регулировочная | |
| 65 | 2***2 | Шайба замковая | |
| 66 | 2***3 | Гайка | |
| 67 | 2***9 | Кольцо | |
| 73 | 2***7 | Шайба упорная | |
| 74 | 2***8 | Крышка | |
| 75 | 2***9 | Прокладка регулировочная | |
| 76 | 2***3 | Кольцо | |
| 77 | 2***5 | Прокладка уплотнительная | |
| 98 | 1***2 | Корпус циклона | |
| 99 | 1***4 | Крышка циклона | |
| 107 | [***] | Болт М6.6gx16.66.019 ГОСТ 7798-70 | |
| 112 | [***] | Винт В1.М8-6gx16.58.019 ГОСТ 17475-80 | |
| 123 | [***] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 126 | [***] | Шайба 6.01.0115 ГОСТ 11371-78 | |
| 132 | Б***0 | Кольцо ГОСТ 13941-68 | |
| 133 | Б***0 | Кольцо ГОСТ 13943-68 | |
| 136 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 137 | У***2 | Кольцо ГОСТ 18829-73 | |
| 138 | У***2 | Кольцо ГОСТ 18829-73 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
