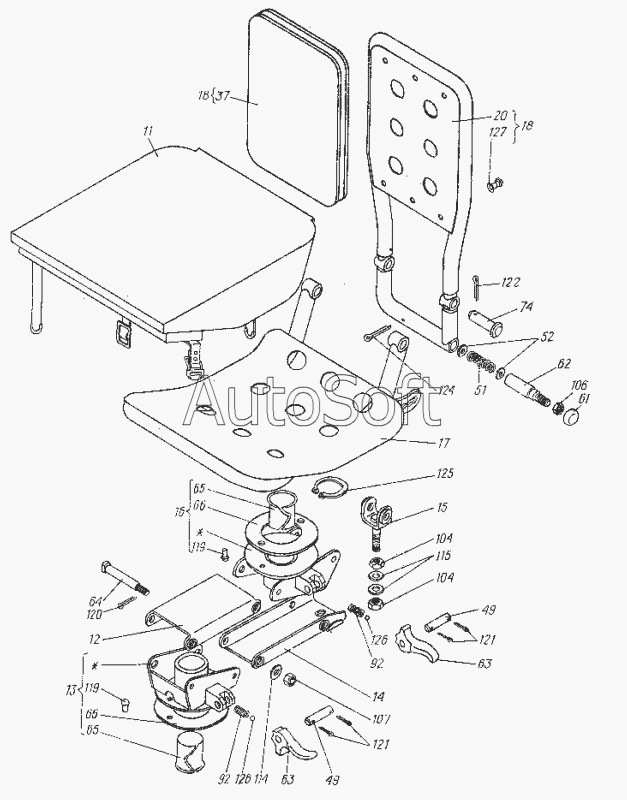

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Сиденье поворотное в сборе 6.45.013
11
12
13
14
15
16
17
18
18
20
37
49
49
51
52
61
62
63
63
64
65
65
66
66
74
92
92
104
104
106
107
114
115
119
119
120
121
121
122
124
125
126
126
127
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11 | 6***1 | Подушка сиденья в сборе | |
| 12 | 6***2 | Балка в сборе | |
| 13 | 6***3 | Опора нижняя в сборе | |
| 14 | 6***4 | Балка в сборе | |
| 15 | 6***5 | Скоба в сборе | |
| 16 | 6***6 | Опора верхняя в сборе | |
| 17 | 6***7 | Каркас поворотного сиденья | |
| 18 | 6***А | Спинка в сборе | |
| 20 | 6***1 | Каркас спинки | |
| 37 | 6***0 | Подушка спинки | |
| 49 | 5***3 | Ось рычага фиксатора | |
| 51 | 5***0 | Пружина застежки | |
| 52 | 5***6 | Шайба | |
| 61 | 6***8 | Наконечник фиксатора | |
| 62 | 6***9 | Фиксатор | |
| 63 | 6***0 | Защелка | |
| 64 | 6***1 | Ось | |
| 65 | 3***5 | Втулка разрезная | |
| 66 | 6***7 | Накладка | |
| 74 | 6***8 | Палец | |
| 92 | 7***1 | Пружина | |
| 104 | [***] | Гайка М12.6Н.8.0112 ГОСТ 2526-70 | |
| 106 | [***] | Гайка М6.6Н.8.0112 ГОСТ 5927-70 | |
| 107 | [***] | Гайка М8.6Н.8.0112 ГОСТ 5933-73 | |
| 114 | [***] | Шайба 8.01.0115 ГОСТ 11371-78 | |
| 115 | [***] | Шайба 12.01.0115 ГОСТ 11371-78 | |
| 119 | [***] | Заклепка 5x14.31 ГОСТ 10300-80 | |
| 120 | [***] | Шплинт 2x12.016 ГОСТ 397-79 | |
| 121 | [***] | Шплинт 2,5x16.016 ГОСТ 397-79 | |
| 122 | [***] | Шплинт 3,2x20.016 ГОСТ 397-79 | |
| 124 | [***] | Шплинт 4x32.016 ГОСТ 397-79 | |
| 125 | 1***0 | Кольцо ГОСТ 13940-68 | |
| 126 | [***] | Шарик БУ 8мм Н ГОСТ 3722-60 | |
| 127 | 3***6 | Заклепка-хольнитен стальная никелированная |
