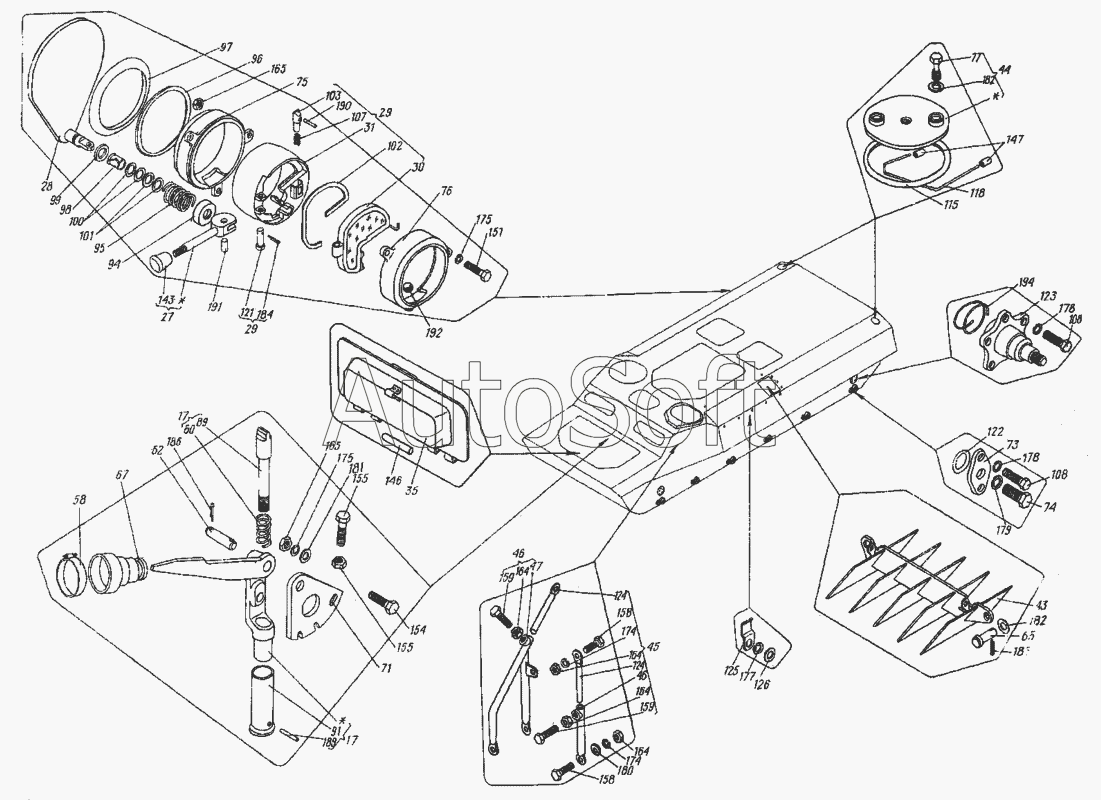

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Оборудование корпуса 6.47.001
17
17
27
28
29
29
30
31
35
43
44
45
46
46
47
58
60
62
65
67
71
73
74
75
76
77
89
91
94
95
96
97
98
99
100
101
102
103
107
108
108
115
118
121
122
123
124
124
125
126
143
146
147
151
154
155
155
158
158
159
159
164
164
164
164
165
165
174
174
175
175
177
178
178
179
180
181
182
182
184
186
186
189
190
191
192
194
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17 | 6***А | Рукоятка в сборе | |
| 27 | 6***1 | Эксцентрик в сборе | |
| 28 | 6***1 | Крышка в сборе | |
| 29 | 6***0 | Окно | |
| 30 | 6***1 | Рамка в сборе | |
| 31 | 6***1 | Шайба в сборе | |
| 35 | 6***7 | Крышка в сборе | |
| 43 | 6***7 | Жалюзи в сборе | |
| 44 | 6***2 | Крышка в сборе | |
| 45 | 8***1 | Кронштейн зеркала в сборе | |
| 46 | 8***1 | Труба в сборе | |
| 47 | 8***1 | Стойка в сборе | |
| 58 | Х***0 | Хомутик стяжной | |
| 60 | 5***9 | Пружина фиксатора | |
| 62 | 5***7 | Ось защелки | |
| 65 | А***3 | Палец | |
| 67 | 6***4 | Чехол | |
| 71 | 6***А | Сектор | |
| 73 | 6***6 | Планка | |
| 74 | 6***7 | Болт | |
| 75 | 6***0 | Обойма | |
| 76 | 6***1 | Обойма | |
| 77 | 6***9 | Болт | |
| 89 | 6***6 | Фиксатор | |
| 91 | 6***7 | Рукоятка | |
| 94 | 6***1 | Корпус | |
| 95 | 6***1 | Пружина | |
| 96 | 6***3 | Уплотнитель | |
| 97 | 6***1 | Уплотнитель | |
| 98 | 6***8 | Втулка разрезная | |
| 99 | 6***9 | Уплотнитель | |
| 100 | 6***0 | Шайба | |
| 101 | 6***1 | Шайба | |
| 102 | 6***3 | Прокладка | |
| 103 | 6***4 | Стопор | |
| 107 | 6***5 | Пружина | |
| 108 | 6***6 | Болт | |
| 115 | 6***8 | Уплотнитель | |
| 118 | 8***3 | Трос | |
| 121 | 8***2 | Палец фиксатора | |
| 122 | 8***9 | Кольцо уплотнительное | |
| 123 | 8***0 | Кронштейн гидроамортизатора | |
| 124 | 8***1 | Удлинитель | |
| 125 | 8***6 | Прижим | |
| 126 | 8***7 | Шайба | |
| 143 | А***0 | Рукоятка управления | |
| 146 | 5***2 | Ось петли | |
| 147 | 5***0 | Втулка | |
| 151 | [***] | Болт М8.6gx40.66.019 ГОСТ 7795-70 | |
| 154 | [***] | Болт М8.6gx25.66.019 ГОСТ 7796-70 | |
| 155 | [***] | Болт М8.6gx30.66.019 ГОСТ 7796-70 | |
| 158 | [***] | Болт М6.6gx16.66.019 ГОСТ 7798-70 | |
| 159 | [***] | Болт М6.6gx20.66.019 ГОСТ 7798-70 | |
| 164 | [***] | Гайка М6.6.0112 ГОСТ 5915-70 | |
| 165 | [***] | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 174 | [***] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 175 | [***] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 177 | [***] | Шайба 12Т.65Г.0115 ГОСТ 6402-70 | |
| 178 | [***] | Шайба 14Т.65Г.0115 ГОСТ 6402-70 | |
| 179 | [***] | Шайба 18Т.65Г.0115 ГОСТ 6402-70 | |
| 180 | [***] | Шайба 6.01.0115 ГОСТ 11371-78 | |
| 181 | [***] | Шайба 8.01.0115 ГОСТ 11371-78 | |
| 182 | [***] | Шайба 10.01.0115 ГОСТ 11371-78 | |
| 184 | [***] | Шплинт 1,6x12.016 ГОСТ 397-79 | |
| 186 | [***] | Шплинт 2,5x16.016 ГОСТ 397-79 | |
| 189 | [***] | Штифт 3h11x25 ГОСТ 3128-70 | |
| 190 | [***] | Штифт 6h8x30 ГОСТ 3128-70 | |
| 191 | [***] | Штифт 10h8х30 ГОСТ 3128-70 | |
| 192 | [***] | Шарик БУ1 5мм Р ГОСТ 3722-60 | |
| 194 | [***] | Шнур асбестовый ША0Н2 ГОСТ 1779-72, l=190 мм |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
