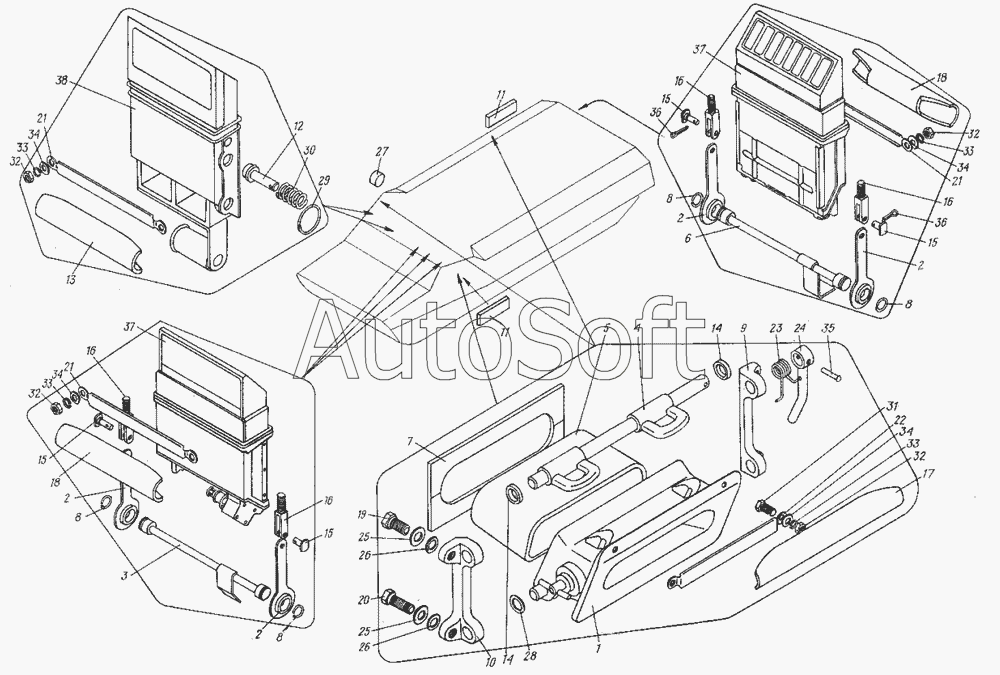

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Смотровые приборы 6.82.001
1
2
2
2
2
3
4
5
6
7
8
8
8
8
9
10
11
11
12
13
14
14
15
15
15
15
16
16
16
16
17
18
18
19
20
21
21
21
22
23
24
25
25
26
26
27
28
29
30
31
32
32
32
32
33
33
33
33
34
34
34
34
35
36
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***5 | Корпус в сборе | |
| 2 | 6***А | Рычаг в сборе | |
| 3 | 6***7 | Валик в сборе | |
| 4 | 6***9 | Валик в сборе | |
| 5 | 6***А | Стеклоблок Б-2 в собранном виде | |
| 6 | 6***3 | Валик в сборе | |
| 7 | 6***4 | Прокладка в сборе | |
| 8 | 5***1 | Кольцо | |
| 9 | 6***1 | Направляющая | |
| 10 | 6***2 | Направляющая | |
| 11 | 6***4 | Ограничитель | |
| 12 | 6***7 | Стопор | |
| 13 | 6***8 | Налобник | |
| 14 | 6***0 | Втулка | |
| 15 | 6***6 | Палец | |
| 16 | 6***7 | Вилка | |
| 17 | 6***9 | Налобник | |
| 18 | 6***0 | Налобник | |
| 19 | 6***1 | Болт М12 | |
| 20 | 6***1 | Болт М12 | |
| 21 | 6***7 | Планка | |
| 22 | 6***8 | Планка | |
| 23 | 6***9 | Пружина валика | |
| 24 | 6***0 | Рукоятка | |
| 25 | 6***2 | Прокладка | |
| 26 | 7***7 | Шайба | |
| 27 | 8***5 | Упор | |
| 28 | 8***0 | Шайба | |
| 29 | 1***1 | Кольцо | |
| 30 | 1***3 | Пружина отводящая | |
| 31 | [***] | Болт М6.6gx16.66.019 ГОСТ 7798-70 | |
| 32 | [***] | Гайка М6.6.0112 ГОСТ 5915-70 | |
| 33 | [***] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 34 | [***] | Шайба 6.01.0115 ГОСТ 11371-78 | |
| 35 | [***] | Заклепка 6x32.01 ГОСТ 10299-80 | |
| 36 | [***] | Шплинт 1.6x12.016 ГОСТ 397-79 | |
| 37 | Т***0 | Прибор наблюдения ТНПО-170А-000 ТУ 3-3.1000-74 | |
| 38 | 5***М | Прибор наблюдения 54-36-5СБ.БМ ТУ 3-3.878-74 |
