Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Нормали (винты, гайки)
1
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
5
6
6
6

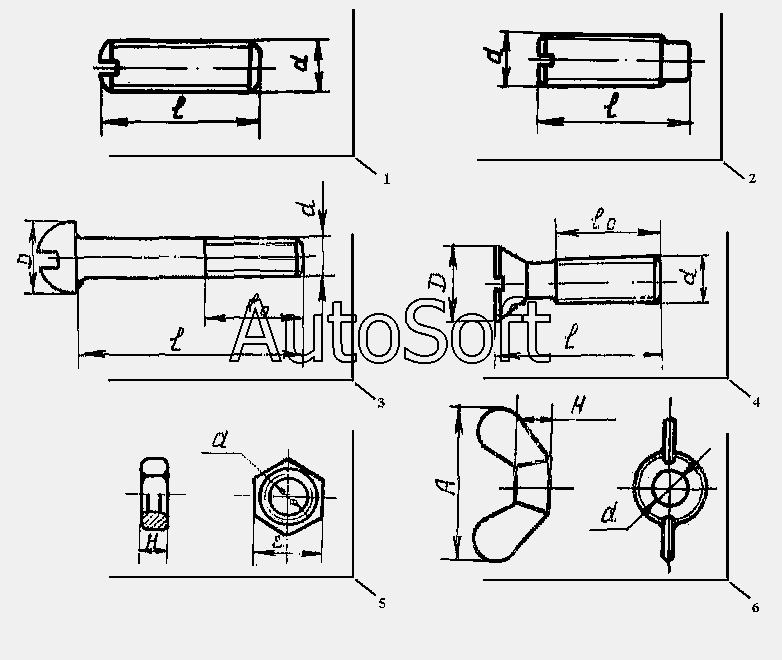

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Винт М12.6gх35.66.019 ГОСТ 1477-76 (d=6, l=35) | |
| 1 | [***] | Винт М6.6gх16.66.019 ГОСТ 1477-76 (d=6, l=16) | |
| 2 | [***] | Винт М6.6gх12.66.019 ГОСТ 1478-75 (d=6, l=12) | |
| 3 | [***] | Винт В1.М3-6gх12.58.019 ГОСТ 17473-80 (d=3, D=5,5, l=12, l(0)=12) | |
| 3 | [***] | Винт В1.М4-6gх10.58.019 ГОСТ 17473-80 (d=4, D=7, l=10, l(0)=10) | |
| 3 | [***] | Винт В1.М4-6gх12.58.019 ГОСТ 17473-80 (d=4, D=7, l=12, l(0)=12) | |
| 3 | [***] | Винт В1.М4-6gх14.58.019 ГОСТ 17473-80 (d=4, D=7, l=14, l(0)=14) | |
| 3 | [***] | Винт В1.М4-6gх18.58.019 ГОСТ 17473-80 (d=4, D=7, l=18, l(0)=14) | |
| 3 | [***] | Винт В1.М4-6gх8.58.019 ГОСТ 17473-80 (d=4, D=7, l=8, l(0)=8) | |
| 3 | [***] | Винт В1.М5-6gх12.58.019 ГОСТ 17473-80 (d=5, D=9, l=12, l(0)=12) | |
| 3 | [***] | Винт В1.М5-6gх12.58.019 ГОСТ 17473-80 (d=5, D=9, l=12, l(0)=12) | |
| 3 | [***] | Винт В1.М5-6gх16.58.019 ГОСТ 17473-80 (d=5, D=9, l=16, l(0)=16) | |
| 3 | [***] | Винт В1.М5-6gх18.58.019 ГОСТ 17473-80 (d=5, D=9, l=12, l(0)=12) | |
| 3 | [***] | Винт В1.М5-6gх18.58.019 ГОСТ 17473-80 (d=5, D=9, l=18, l(0)=16) | |
| 3 | [***] | Винт В1.М5-6gх30.58.019 ГОСТ 17473-80 (d=6, D=9, l=30, l(0)=16) | |
| 3 | [***] | Винт В1.М6-6gх10.58.019 ГОСТ 17473-80 (d=6, D=10,5, l=10, l(0)=10) | |
| 3 | [***] | Винт В1.М6-6gх12.58.019 ГОСТ 17473-80 (d=6, D=10,5, l=12, l(0)=12) | |
| 3 | [***] | Винт В1.М6-6gх16.58.019 ГОСТ 17473-80 (d=6, D=10,5, l=16, l(0)=16) | |
| 3 | [***] | Винт В1.М8-6gх16.58.019 ГОСТ 17473-80 (d=8, D=13, l=16, l(0)=16) | |
| 4 | [***] | Винт В1.М4-6gх10.58.019 ГОСТ 17475-80 (d=4, D=7,5, l=10, l(0)=10) | |
| 4 | [***] | Винт В1.М4-6gх12.58.019 ГОСТ 17475-80 (d=4, D=7,5, l=12, l(0)=12) | |
| 4 | [***] | Винт В1.М5-6gх35.58.019 ГОСТ 17475-80 (d=5, D=9, l=35, l(0)=20) | |
| 4 | [***] | Винт В1.М6-6gх12.58.019 ГОСТ 17475-80 (d=6, D=11, l=12, l(0)=12) | |
| 4 | [***] | Винт В1.М6-6gх16.58.019 ГОСТ 17475-80 (d=6, D=11, l=16, l(0)=16) | |
| 4 | [***] | Винт В1.М6-6gх18.58.019 ГОСТ 17475-80 (d=6, D=11, l=18, l(0)=18) | |
| 4 | [***] | Винт В1.М6-6gх35.58.019 ГОСТ 17475-80 (d=6, D=11, l=35, l(0)=18) | |
| 4 | [***] | Винт В1.М8-6gх16.58.019 ГОСТ 17475-80 (d=8, D=15, l=16, l(0)=16) | |
| 5 | [***] | Гайка М12.6Н.8.0112 ГОСТ 2526-70 (d=12, H=7, S=17) | |
| 5 | [***] | Гайка М12х1,25.6Н.8.0112 ГОСТ 2526-70 (d=12, H=7, S=17) | |
| 5 | [***] | Гайка М20х1,5.6Н.8.0112 ГОСТ 2526-70 (d=20, H=9, S=27) | |
| 6 | [***] | Гайка М6.45Л.0112 ГОСТ 3032-76 (d=6, H=6, A=32) | |
| 6 | [***] | Гайка М8.35.0112 ГОСТ 3032-76 (d=8, H=8, A=40) | |
| 6 | [***] | Гайка М8.45Л.0112 ГОСТ 3032-76 (d=10, H=10, A=48) |
