Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Нормали (пробки, проходники, ремни)
1
1
1
2
3
3
3
3
4
4
5
5
5

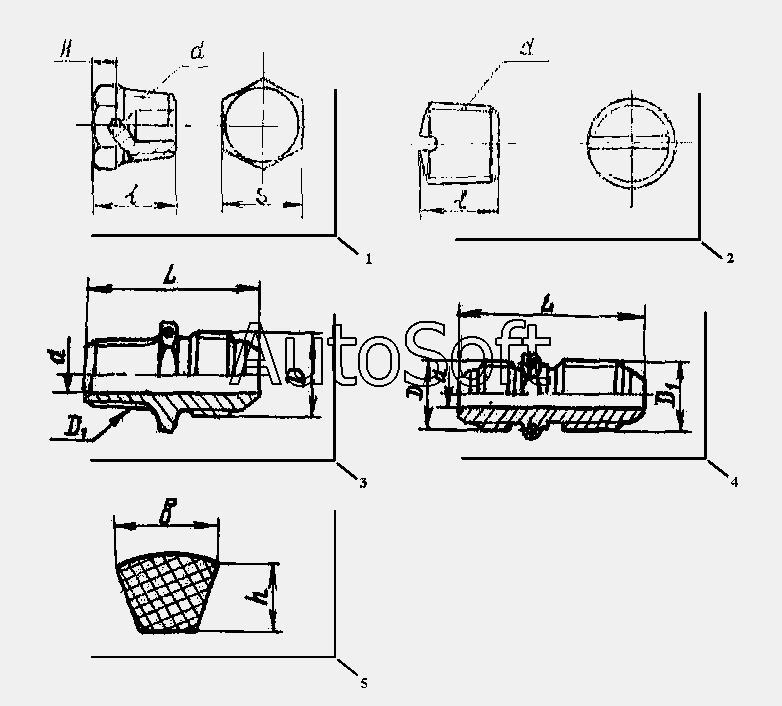

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Пробка КГ1/4" ГОСТ 12720-67 (d=КГ1/4, l=20, H=5,0, S=14) | |
| 1 | [***] | Пробка КГ1/8" ГОСТ 12720-67 (d=КГ1/8, l=15, H=4,5, S=12) | |
| 1 | [***] | Пробка КГ3/8" ГОСТ 12720-67 (d=КГ3/8, l=21, H=5,0, S=19) | |
| 2 | [***] | Пробка КГ1/8 ГОСТ 12721-78 (d=КГ1/8, l=9) | |
| 3 | [***] | Проходник 10-22-Ц ГОСТ 13969-74 (L=36,5, d=7,5, D=М16х1, D(1)=К1/4) | |
| 3 | [***] | Проходник 14-22-Ц ГОСТ 13969-74 (L=40,5, d=11,5, D=М22х1,5, D(1)=К3/8) | |
| 3 | [***] | Проходник 14-22-Ц ГОСТ 13969-74 (L=40,5, d=11,5, D=М22х1,5, D(1)=К3/8) | |
| 3 | [***] | Проходник 6-22-Ц ГОСТ 13969-74 (L=30,5, d=3,7, D=М12х1, D(1)=К1/8) | |
| 4 | [***] | Проходник 14-22-Ц ГОСТ 20188-74 (L=60, d=11,5, D=М22х1,5, D(1)=27,7) | |
| 4 | [***] | Проходник 6-22-Ц ГОСТ 20188-74 (L=48, d=3,7, D=М22х1, D(1)=16,2) | |
| 5 | [***] | Рамень зубчатый 11-19х12,5-1450 ГОСТ 5813-76 (b=19, h=12,5) | |
| 5 | [***] | Ремень вентилятора 1-11х10-950 ГОСТ 5813-76 (b=11, h=10) | |
| 5 | [***] | Ремень вентилятора 11-14х10-937 ГОСТ 5813-76 (b=14, h=10) |
