Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Нормали (шайбы, шарики, шпильки)
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
4
4
5
5
5
5
5
6
6
6
6

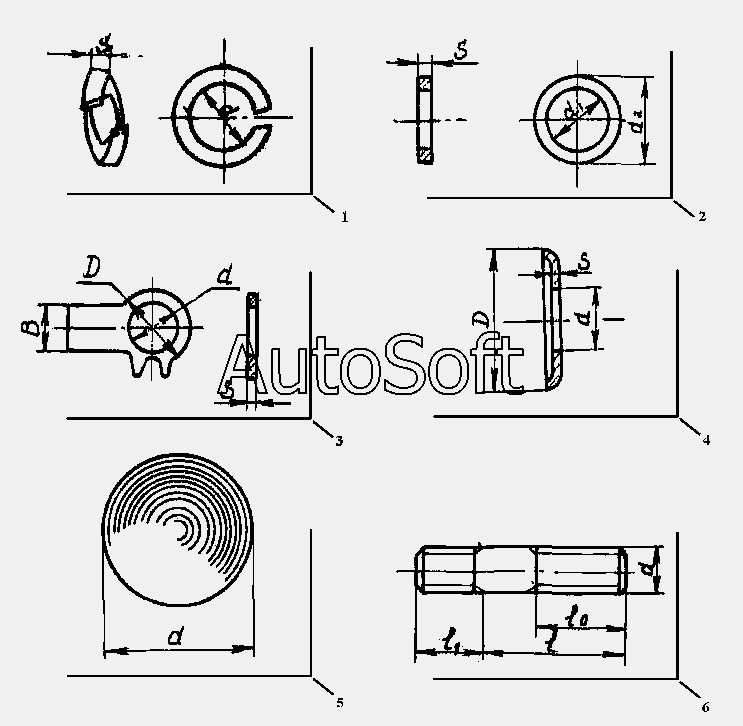

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Шайба 10.65Г.0115 ГОСТ 6402-70 (10,1, 2,5) | |
| 1 | [***] | Шайба 10Т.65Г.0115 ГОСТ 6402-70 (d=10,1, S=2,5) | |
| 1 | [***] | Шайба 12Т.65Г.0115 ГОСТ 6402-70 (d=12,1, S=3,5) | |
| 1 | [***] | Шайба 14Т.65Г.0115 ГОСТ 6402-70 (d=14,2, S=4,0) | |
| 1 | [***] | Шайба 16Т.65Г.0115 ГОСТ 6402-70 (d=16,3, S=4,5) | |
| 1 | [***] | Шайба 18Т.65Г.0115 ГОСТ 6402-70 (d=18,3, S=5,0) | |
| 1 | [***] | Шайба 22.65Г.0115 ГОСТ 6402-70 (d=22,3, S=5,0) | |
| 1 | [***] | Шайба 3.65Г.0115 ГОСТ 6402-70 (d=3,1, S=0,8) | |
| 1 | [***] | Шайба 4.65Г.0115 ГОСТ 6402-70 (d=4,1, S=1,2) | |
| 1 | [***] | Шайба 5.65Г.0115 ГОСТ 6402-70 (d=5,1, S=1,4) | |
| 1 | [***] | Шайба 6.65Г.0115 ГОСТ 6402-70 (d=6,1, S=1,6) | |
| 1 | [***] | Шайба 8.65Г.0115 ГОСТ 6402-70 (d=8,1, S=2,0) | |
| 2 | [***] | Шайба 10.01 ГОСТ 11371-78 (d(1)=10,5, d(2)=21, S=2,0) | |
| 2 | [***] | Шайба 10.01.0115 ГОСТ 11371-78 (d(1)=10,5, d(2)=21, S=2,0) | |
| 2 | [***] | Шайба 12.01.0115 ГОСТ 11371-78 () | |
| 2 | [***] | Шайба 14.01.0115 ГОСТ 11371-78 (d(1)=15, d(2)=28, S=2,5) | |
| 2 | [***] | Шайба 16.01.0115 ГОСТ 11371-78 (d(1)=17, d(2)=30, S=2,5) | |
| 2 | [***] | Шайба 18.01.0115 ГОСТ 11371-78 (d(1)=19, d(2)=34, S=3) | |
| 2 | [***] | Шайба 20.01.0115 ГОСТ 11371-78 (d(1)=21, d(2)=37, S=3,0) | |
| 2 | [***] | Шайба 3.01.0115 ГОСТ 11371-78 (d(1)=3,2, d(2)=7, S=0,5) | |
| 2 | [***] | Шайба 4.01.0115 ГОСТ 11371-78 (d(1)=4,3, d(2)=9, S=0,8) | |
| 2 | [***] | Шайба 5.01.0115 ГОСТ 11371-78 (d(1)=5,3, d(2)=10, S=1,0) | |
| 2 | [***] | Шайба 6.01.0115 ГОСТ 11371-78 (d(1)=6,4, d(2)=12,5, S=1,6) | |
| 2 | [***] | Шайба 8.01 ГОСТ 11371-78 (d(1)=8,4, d(2)=17, S=1,6) | |
| 2 | [***] | Шайба 8.01.0115 ГОСТ 11371-78 (d(1)=8,4, d(2)=17, S=1,6) | |
| 3 | [***] | Шайба 10.01.0115 ГОСТ 13463-77 (d=10,5, D=17,0, B=10, S=0,8) | |
| 3 | [***] | Шайба 8.01.0115 ГОСТ 13463-77 (d=8,4, D=14, B=8, S=0,8) | |
| 3 | Ш***5 | Шайба 12.01.0115 ГОСТ 13463-77 (d=13,0, D=19,0, B=12, S=0,8) | |
| 4 | [***] | Шайба 14-31 ГОСТ 20193-74 (d=22,2, D=35, , S=2,0) | |
| 4 | [***] | Шайба 6-31 ГОСТ 20193-74 (d=12,2, D=22, , S=1,5) | |
| 5 | [***] | Шарик Б III 12мм П ГОСТ 3722-60 (d=12) | |
| 5 | [***] | Шарик Б IV 12мм Н ГОСТ 3722-60 (d=12) | |
| 5 | [***] | Шарик Б V 16мм Н ГОСТ 3722-60 (d=16) | |
| 5 | [***] | Шарик Б V 8мм Н ГОСТ 3722-60 (d=8) | |
| 5 | [***] | Шарик Б VI 5мм Р ГОСТ 3722-60 (d=5) | |
| 6 | Ш***6 | Шпилька М10х1,5Т(0)/1,25-6gх90.66.013-6 ГОСТ 22036-76 (d=10, l=90, l(0)=26, l(1)=16) | |
| 6 | Ш***6 | Шпилька М10хТ(0)/6gх25.66.013-6 ГОСТ 22036-76 (d=10, l=25, l(0)=18, l(1)=16) | |
| 6 | Ш***6 | Шпилька М10хТ(0)/6gх35.66.013-6 ГОСТ 22036-76 (d=10, l=35, l(0)=16, l(1)=12) | |
| 6 | Ш***6 | Шпилька М8хТ(0)/6gх20.66.013-6 ГОСТ 22036-76 (d=8, l=20, l(0)=16, l(1)=14) |
