Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Система выпуска отработавших газов 8.04.001
30
21
21
21
21
21
22
23
24
24
24
24
24
24
24
24
25
26
26
26
27
28
29
20
31
32
32
33
34
35
35
35
35
36
37
37
37
38
39
11
11
2
3
4
5
6
7
8
9
9
9
9
10
10
10
10
10
10
1
1
12
12
12
13
14
14
14
14
15
15
16
17
17
17
17
17
17
17
17
17
17
17
18
19
19

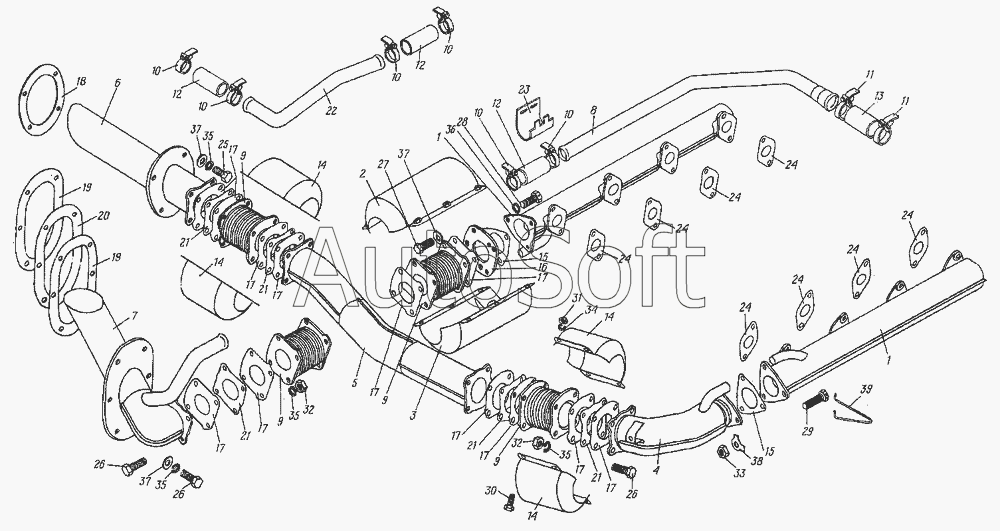

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Коллектор в сборе | |
| 2 | 8***1 | Кожух защитный в сборе | |
| 3 | 8***1 | Кожух защитный в сборе | |
| 4 | 8***1 | Труба с фланцами | |
| 5 | 8***1 | Труба переходная | |
| 6 | 8***2 | Труба концевая | |
| 7 | 8***1 | Эжектор отсоса пыли | |
| 8 | 8***1 | Труба отсоса пыли | |
| 9 | 8***1 | Сильфон | |
| 10 | Х***1 | Хомутик винтовой | |
| 11 | Х***1 | Хомутик винтовой | |
| 12 | 5***1 | Шланг | |
| 13 | 8***1 | Шланг | |
| 14 | 8***1 | Кожух сильфона | |
| 15 | 8***6 | Прокладка | |
| 16 | 8***7 | Фланец | |
| 17 | 8***1 | Прокладка | |
| 18 | 8***9 | Прокладка фланца | |
| 19 | 8***0 | Прокладка фланца | |
| 20 | 8***1 | Прокладка регулировочная | |
| 21 | 8***2 | Прокладка регулировочная | |
| 22 | 8***4 | Трубка сапуна | |
| 23 | 8***7 | Лента защитная | |
| 24 | 2***0 | Прокладка | |
| 25 | [***] | Болт М8.6gx20.66.019 ГОСТ 7796-70 | |
| 26 | [***] | Болт М8.6gx25.66.019 ГОСТ 7796-70 | |
| 27 | [***] | Болт 3М8.6gx20.66.089 ГОСТ 7796-70 | |
| 28 | [***] | Болт 3М10.6gx25.66.089 ГОСТ 7796-70 | |
| 29 | [***] | Болт 3М10.6gx30.66.019 ГОСТ 7796-70 | |
| 30 | [***] | Болт М6.6gx12.66.019 ГОСТ 7798-70 | |
| 31 | [***] | Гайка М6.6.0112 ГОСТ 5915-70 | |
| 32 | [***] | Гайка М8.6.0812 ГОСТ 5915-70 | |
| 33 | [***] | Гайка М10.6.0812 ГОСТ 5915-70 | |
| 34 | [***] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 35 | [***] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 36 | [***] | Шайба 10Т.65Г.0115 ГОСТ 6402-70 | |
| 37 | [***] | Шайба 8.01.0115 ГОСТ 11371-78 | |
| 38 | [***] | Шайба 10.01.0115 ГОСТ 13463-77 | |
| 39 | [***] | Проволока 1.6-0-2Ц ГОСТ 3282-74, l=300 мм |
