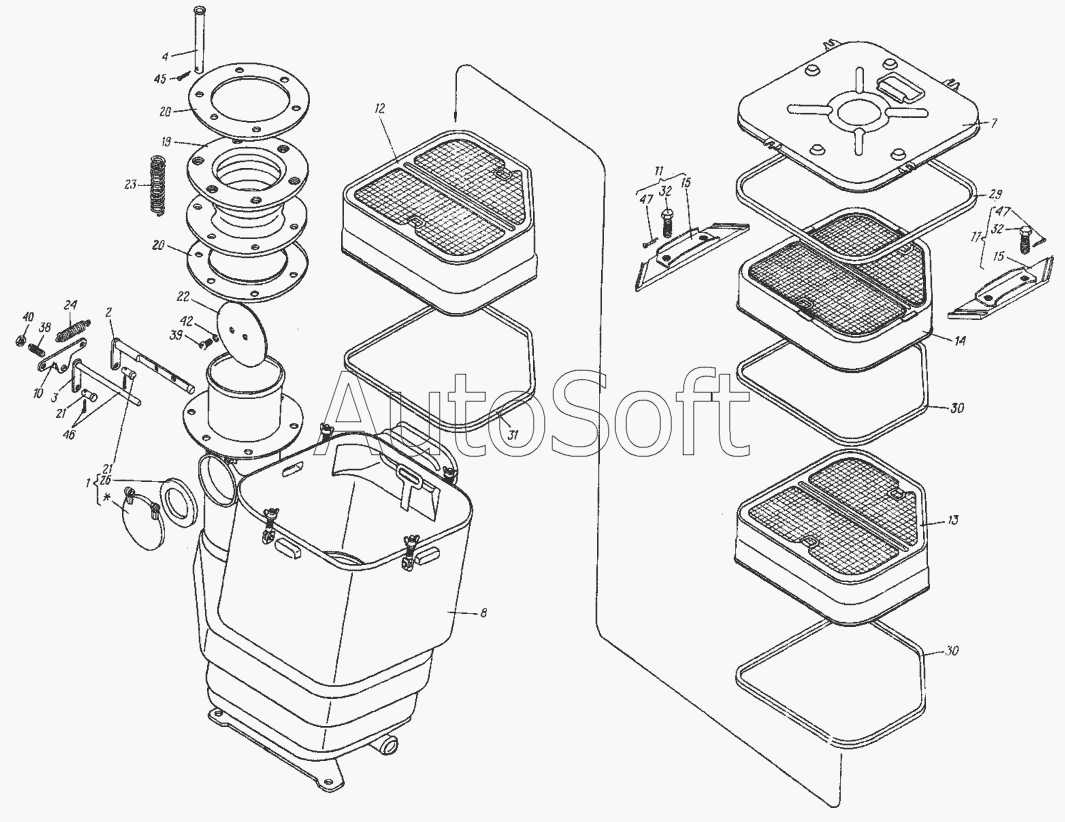

Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Воздухоочиститель в сборе 8.09.028-1А
22
47
47
46
45
42
40
39
38
32
32
31
30
30
29
26
24
23
1
21
21
20
20
19
15
15
14
13
12
11
11
10
8
7
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Крышка в сборе | |
| 2 | 8***9 | Рычаг в сборе | |
| 3 | 8***0 | Рычаг в сборе | |
| 4 | 8***1 | Стержень пружины в сборе | |
| 7 | 8***А | Крышка в сборе | |
| 8 | 8***А | Корпус воздухоочистителя | |
| 10 | 8***1 | Тяга в сборе | |
| 11 | 8***8 | Балка в сборе | |
| 12 | 7***3 | Кассета нижняя | |
| 13 | 7***4 | Кассета средняя | |
| 14 | 7***5 | Кассета верхняя | |
| 15 | 7***5 | Балка в сборе | |
| 19 | 8***9 | Уплотнитель | |
| 20 | 8***0 | Кольцо | |
| 21 | 8***7 | Палец | |
| 22 | 8***9 | Заслонка | |
| 23 | 8***1 | Пружина | |
| 24 | 8***1 | Пружина оттяжная | |
| 26 | 8***5 | Уплотнитель | |
| 29 | 7***1 | Прокладка крышки | |
| 30 | 7***2 | Прокладка | |
| 31 | 7***3 | Прокладка нижняя | |
| 32 | 7***2 | Болт | |
| 38 | [***] | Винт М6.6gx16.66.019 ГОСТ 1477-75 | |
| 39 | [***] | Винт В1.М4-6gx8.58.019 ГОСТ 17473-80 | |
| 40 | [***] | Гайка М6.6.0112 ГОСТ 5915-70 | |
| 42 | [***] | Шайба 4.65Г.0115 ГОСТ 6402-70 | |
| 45 | [***] | Шплинт 1,6x12.016 ГОСТ 397-79 | |
| 46 | [***] | Шплинт 2x12.016 ГОСТ 397-79 | |
| 47 | [***] | Шплинт 2,5x16.016 ГОСТ 397-79 |
