Каталог запасных частей к технике: ХТЗ МТ-ЛБ (1982). Главная передача 8.10.002
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
12
17
18
19
30
31
32
33
34
35
36
37
38
39
40
41
41
52
53
54
55
57
59
62
62
63
64
65
66
67
68
80
81
82
83
86
87
89
90
91
92
93
94
95
96
96
97
98
98
101
101
101
101
137
140
140
141
141
144
144
147
169
222
231
231
232
233
233
233
236
237
237
238
239
240
241
242
243
244
245
247
249
249
250
252
254
255
256
256
258
259
260
260
261
262
263
264
265
266
270
270
270
270
270
270
271
272
272
272
272
273
273
273
277
277
278
279
279
280
282
283
283
285
285
285
285
286
286
286
288
288
288
288
290
290
290
290
291
291
291
293
294
295
297
299
302
308
309
311
311
312
313
313
313
325
325
331
337
338
340
342
342

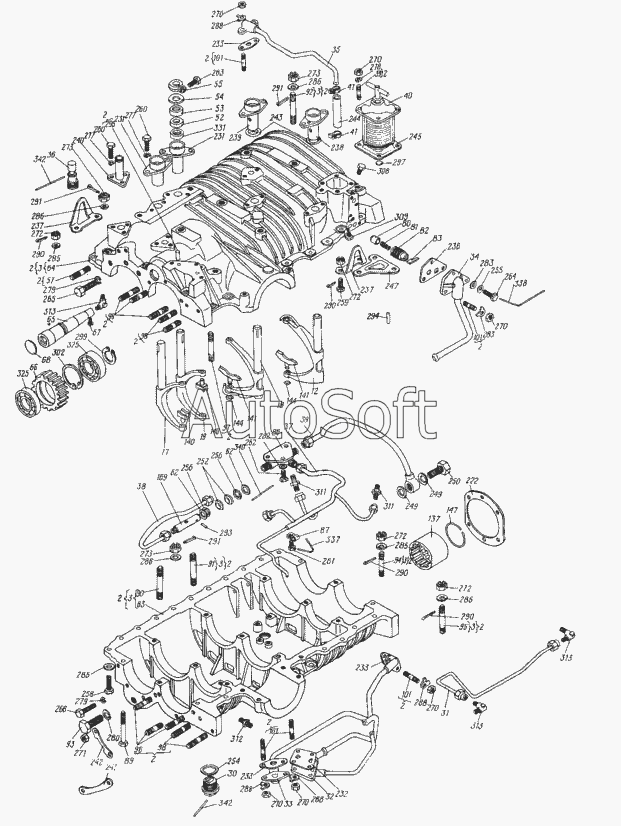

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 8***1 | Картер и крышка со шпильками | |
| 3 | 8***2 | Картер в сборе | |
| 12 | 8***7 | Вилка переключения V-VI передач | |
| 17 | 8***6 | Вилка включения заднего хода | |
| 18 | 8***7 | Вилка переключения III-IV передач | |
| 19 | 8***8 | Вилка переключения I-II передач | |
| 30 | 8***0 | Пробка | |
| 31 | 8***1 | Труба маслоподвода в сборе | |
| 32 | 8***2 | Фланец с трубами | |
| 33 | 8***1 | Труба откачивания в сборе | |
| 34 | 8***4 | Труба с фланцем в сборе | |
| 35 | 8***5 | Труба с фланцем в сборе | |
| 36 | 8***6 | Сапун | |
| 37 | 8***1 | Труба распределения в сборе | |
| 38 | 8***2 | Труба маслоподвода главного вала | |
| 39 | 8***3 | Труба маслоподвода передаточного вала | |
| 40 | 1***5 | Фильтрующий элемент масляного фильтра в сборе | |
| 41 | Х***1 | Хомутик винтовой | |
| 52 | 5***4 | Кольцо | |
| 53 | 5***9 | Корпус | |
| 54 | 5***5 | Шайба | |
| 55 | 5***5 | Хомут | |
| 57 | 5***4 | Шпилька | |
| 59 | 5***8 | Шпилька | |
| 62 | 5***4 | Шайба | |
| 63 | 8***1 | Картер | |
| 64 | 8***2 | Крышка картера | |
| 65 | 8***4 | Ось промежуточной шестерни | |
| 66 | 8***5 | Шестерня | |
| 67 | 8***6 | Винт стопорный | |
| 68 | 8***8 | Заглушка | |
| 80 | 8***1 | Клапан | |
| 81 | 8***1 | Пружина | |
| 82 | 8***1 | Гайка регулировочная | |
| 83 | 8***5 | Стопор | |
| 84 | 8***1 | Стопор | |
| 86 | 8***1 | Распределитель | |
| 87 | 8***5 | Скоба | |
| 89 | 8***0 | Болт установочный | |
| 90 | 8***1 | Шпилька | |
| 91 | 8***2 | Шпилька | |
| 92 | 8***3 | Шпилька | |
| 93 | 8***4 | Болт | |
| 94 | 8***6 | Шпилька | |
| 95 | 8***7 | Шпилька | |
| 96 | 8***8 | Шпилька | |
| 97 | 8***9 | Шпилька | |
| 98 | 8***0 | Шпилька | |
| 101 | 8***5 | Шпилька | |
| 137 | 8***7 | Муфта соединительная | |
| 140 | 8***2 | Сухарь переключения передач | |
| 141 | 8***1 | Сухарь | |
| 144 | 8***7 | Кольцо стопорное | |
| 147 | 8***2 | Кольцо стопорное | |
| 169 | 8***6 | Ось маслоподвода | |
| 222 | 8***0 | Прокладка уплотнительная | |
| 231 | 8***7 | Втулка уплотнительная | |
| 232 | 8***5 | Прокладка уплотнительная | |
| 233 | 8***6 | Прокладка уплотнительная | |
| 236 | 8***4 | Прокладка уплотнительная | |
| 237 | 8***6 | Рым | |
| 238 | 8***7 | Втулка уплотнительная V-VI передач | |
| 239 | 8***8 | Втулка уплотнительная III и IV передач | |
| 240 | 8***9 | Ось рычагов | |
| 241 | 8***0 | Планка стопорная | |
| 242 | 8***1 | Планка стопорная | |
| 243 | 8***2 | Кольцо уплотнительное | |
| 244 | 8***3 | Шланг | |
| 245 | 8***5 | Прокладка крышки масляного фильтра | |
| 247 | 8***0 | Кронштейн датчика манометра | |
| 249 | 1***6 | Прокладка | |
| 250 | 1***0 | Болт поворотного угольника | |
| 252 | 7***8 | Кольцо уплотнительное | |
| 254 | К***9 | Кольцо уплотняющее | |
| 255 | Ш***0 | Шайба поворотного угольника | |
| 256 | Ш***5 | Шайба | |
| 258 | [***] | Болт 2М12.6gx60.66.05 ГОСТ 7795-70 | |
| 259 | [***] | Болт 2М12.6gx65.66.05 ГОСТ 7795-70 | |
| 260 | [***] | Болт М8.6gx25.66.019 ГОСТ 7796-70 | |
| 261 | [***] | Болт 3М8.6gx16.66 ГОСТ 7796-70 | |
| 262 | [***] | Болт 3М8.6gx20.66 ГОСТ 7796-70 | |
| 263 | [***] | Болт М10.6gx30.66.019 ГОСТ 7796-70 | |
| 264 | [***] | Болт 3М10.6gx30.66.019 ГОСТ 7796-70 | |
| 265 | [***] | Болт М12.6gx35.66.05 ГОСТ 7796-70 | |
| 266 | [***] | Болт М12.6gx40.66.05 ГОСТ 7796-70 | |
| 270 | [***] | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 271 | [***] | Гайка М12.6.0112 ГОСТ 5915-70 | |
| 272 | [***] | Гайка М12.6Н.8.0112 ГОСТ 5992-78 | |
| 273 | [***] | Гайка М14х1,5.6Н.8.0112 ГОСТ 5932-73 | |
| 277 | [***] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 278 | [***] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 279 | [***] | Шайба 12Т.65Г.0115 ГОСТ 6402-70 | |
| 280 | [***] | Шайба 14Т.65Г.0115 ГОСТ 6402-70 | |
| 282 | [***] | Шайба 8.01 ГОСТ 11371-78 | |
| 283 | [***] | Шайба 10.01 ГОСТ 11371-78 | |
| 285 | [***] | Шайба 12.01.0115 ГОСТ 11371-78 | |
| 286 | [***] | Шайба 14.01.0115 ГОСТ 11371-78 | |
| 288 | [***] | Шайба 10.01.0115 ГОСТ 13483-77 | |
| 290 | [***] | Шплинт 3,2x20.016 ГОСТ 397-79 | |
| 291 | [***] | Шплинт 3.2x25.016 ГОСТ 397-79 | |
| 293 | [***] | Штифт 4h8x16 ГОСТ 3128-70 | |
| 294 | [***] | Штифт 10h8x20 ГОСТ 3128-70 | |
| 295 | [***] | Штифт 10h8x36 ГОСТ 3128-70 | |
| 297 | [***] | Заглушка 14-08кп ГОСТ 3111-81 | |
| 299 | Б***0 | Кольцо ГОСТ 13942-68 | |
| 302 | Б***0 | Кольцо ГОСТ 13943-68 | |
| 308 | [***] | Пробка КГ1/4" ГОСТ 12720-67 | |
| 309 | [***] | Пробка КГ3/6" ГОСТ 12720-67 | |
| 311 | [***] | Проходник ввертной 6-22-Ц ГОСТ 13969-74 | |
| 312 | [***] | Проходник ввертной 14-22-Ц ГОСТ 13969-74 | |
| 313 | [***] | Угольник ввертной 1-6-21-22-Ц ГОСТ 13970-74 | |
| 325 | 3***5 | Подшипник ГОСТ 8338-75 | |
| 331 | [***] | Манжета 1-25x42-1 ГОСТ 8752-70 | |
| 337 | [***] | Проволока 1,2-0-Ч ГОСТ 3282-74, l=85 мм | |
| 338 | [***] | Проволока 1,2-0-Ч ГОСТ 3282-74, l=130 мм | |
| 340 | [***] | Проволока 1,2-0-2Ц ГОСТ 3282-74, l=180 мм | |
| 342 | [***] | Проволока 1,6-0-2Ц ГОСТ 3282-74, l=150 мм |
